ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С БЛОКИРУЮЩЕЙ ГАЙКОЙ

22

W803


Spintori filettati passo fine - senza pomello

    Материалы:

    (3) Пружина из нержавеющей стали (AISI 301).

    W803:

    (2) Гайка шестигранная накидная резьбовая из высокопрочной стали.

    (1) Штырь штифта стопорного из закаленной высокопрочной стали.

    (4) Блокирующая резьбовая стальная гайка (UNI 5589).

    W803CIN:

    (2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).

    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).

    (4) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).

    Поверхность:

    Гладк.

    Цвет:

    W803: Воронен.

    W803CIN: Натуральн.

    ВНИМАНИЕ:

    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.

    > Гайка поставляется монтированной.

    Специальные Запросы:

    По специальному запросу гайка может быть поставлена в разобранном виде.

    Примечание:

    Данное исполнение может быть соединено с любым маховичком с резьбовой втулкой, который заказывается отдельно (см. дополнительные фото).

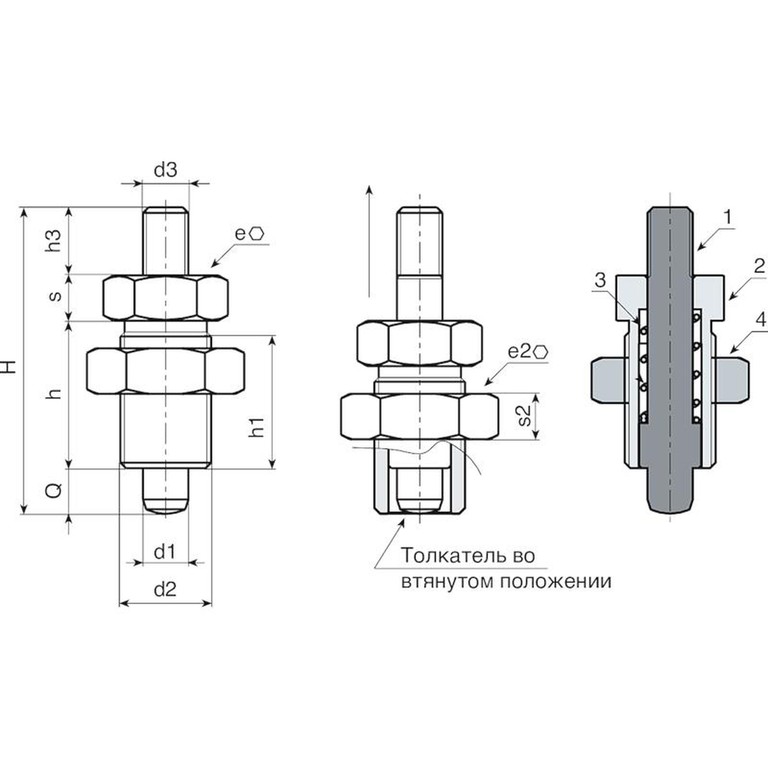

    Технический паспорт

    Версия W803 - из вороненой стали

    Код Арт. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q Вес (г)
    W803.0006 W803.R05 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
    W803010.0002 W803010.R05M05 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
    W803.0007 W803.R06 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
    W803012.0002 W803012.R06M06 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
    W803.0008 W803.R08 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
    W803.0009 W803.R10 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
    W803020.0001 W803020.R10M08 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134

    Версия W803 CIN - из нержавеющей стали (AISI 303)

    Код Арт. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q Вес (г)
    W803.0001 W803.I05CIN 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
    W803010.0001 W803010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
    W803.0002 W803.I06CIN 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
    W803012.0001 W803012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
    W803.0003 W803.I08CIN 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
    W803.0004 W803.I10CIN 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
    W803020.0002 W803020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
