ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ
22
W802
Spintori filettati passo fine - senza pomello
Материалы:
(3) Пружина из нержавеющей стали (AISI 301).
W802:
(2) Гайка шестигранная накидная резьбовая из высокопрочной стали.
(1) Штырь штифта стопорного из закаленной высокопрочной стали.
W802CIN:
(2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
Поверхность:
Гладк.
Цвет:
W802: Воронен.
W802CIN: Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
Специальные Запросы:
Нет.
Примечание:

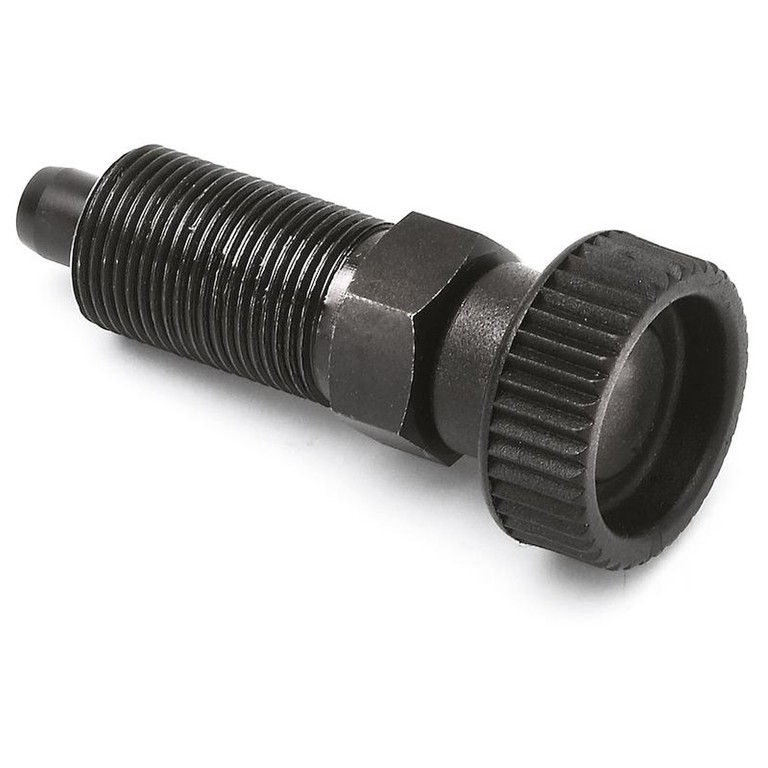

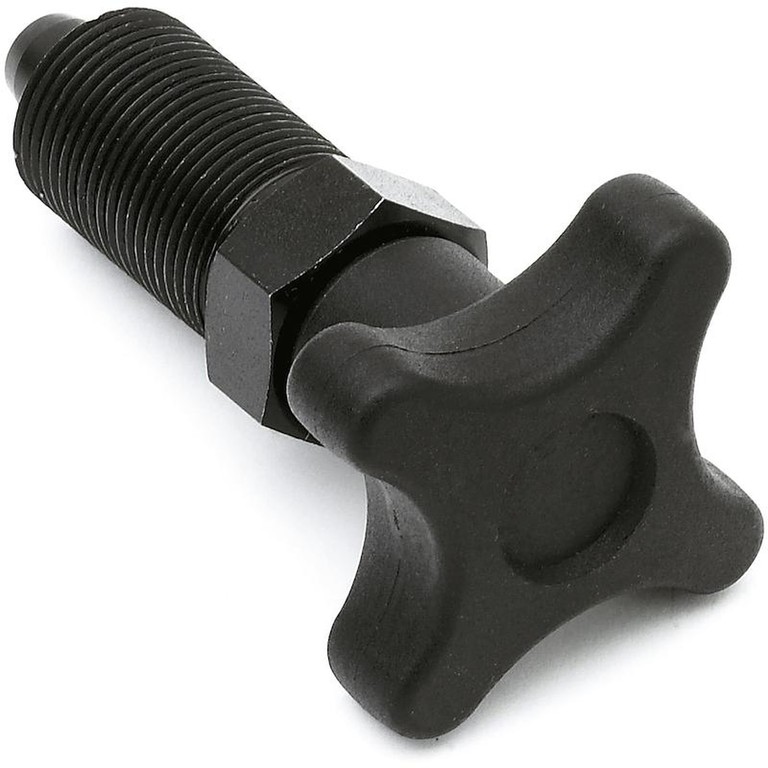

Данное исполнение может быть соединено с любым маховичком с резьбовой втулкой, который заказывается отдельно (см. дополнительные фото).










Версия W802 - из вороненой стали

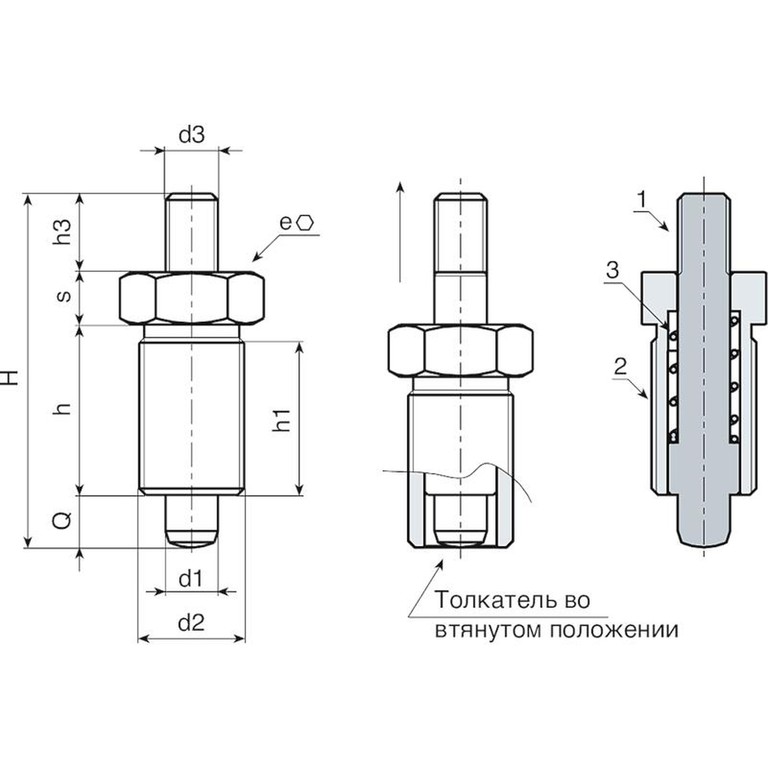

Код | Арт. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Вес (г) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W802.0005 | W802.R05 | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 5 | 13 |
W802010.0002 | W802010.R05M05 | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 5 | 5 | 13 |
W802.0006 | W802.R06 | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 6 | 22 |
W802012.0002 | W802012.R06M06 | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 6 | 6 | 22 |
W802.0007 | W802.R08 | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 8 | 54 |
W802.0008 | W802.R10 | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 10 | 10 | 104 |
W802020.0002 | W802020.R10M08 | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 10 | 10 | 104 |

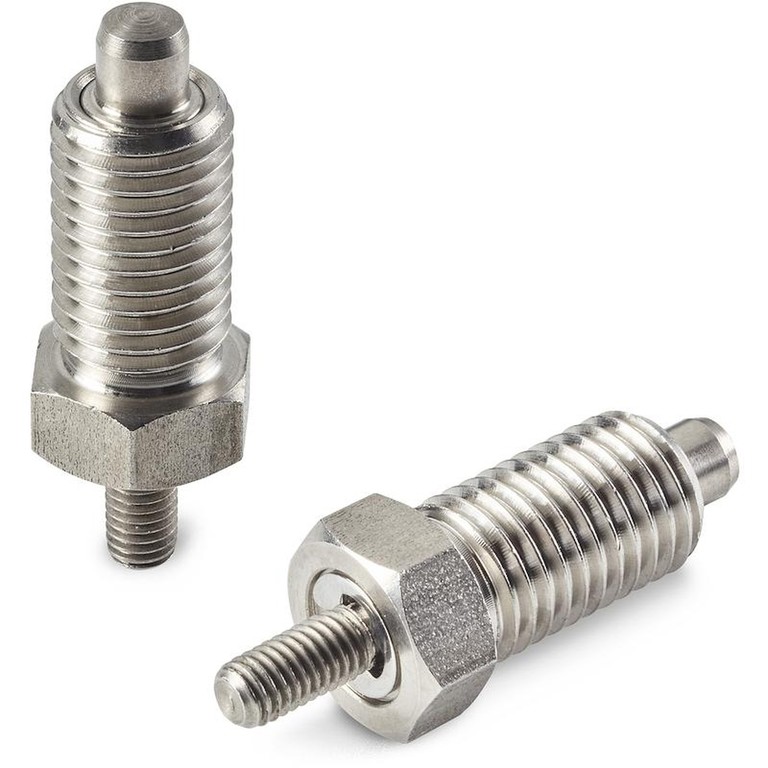

Версия W802 CIN - из нержавеющей стали (AISI 303)
Код | Арт. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Вес (г) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W802.0001 | W802.I05CIN | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 5 | 13 |
W802010.0001 | W802010.I05M05CIN | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 5 | 5 | 13 |
W802.0002 | W802.I06CIN | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 6 | 22 |
W802012.0001 | W802012.I06M06CIN | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 6 | 6 | 22 |
W802.0003 | W802.I08CIN | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 8 | 54 |
W802.0004 | W802.I10CIN | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 10 | 10 | 104 |
W802020.0001 | W802020.I10M08CIN | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 10 | 10 | 104 |
