W798

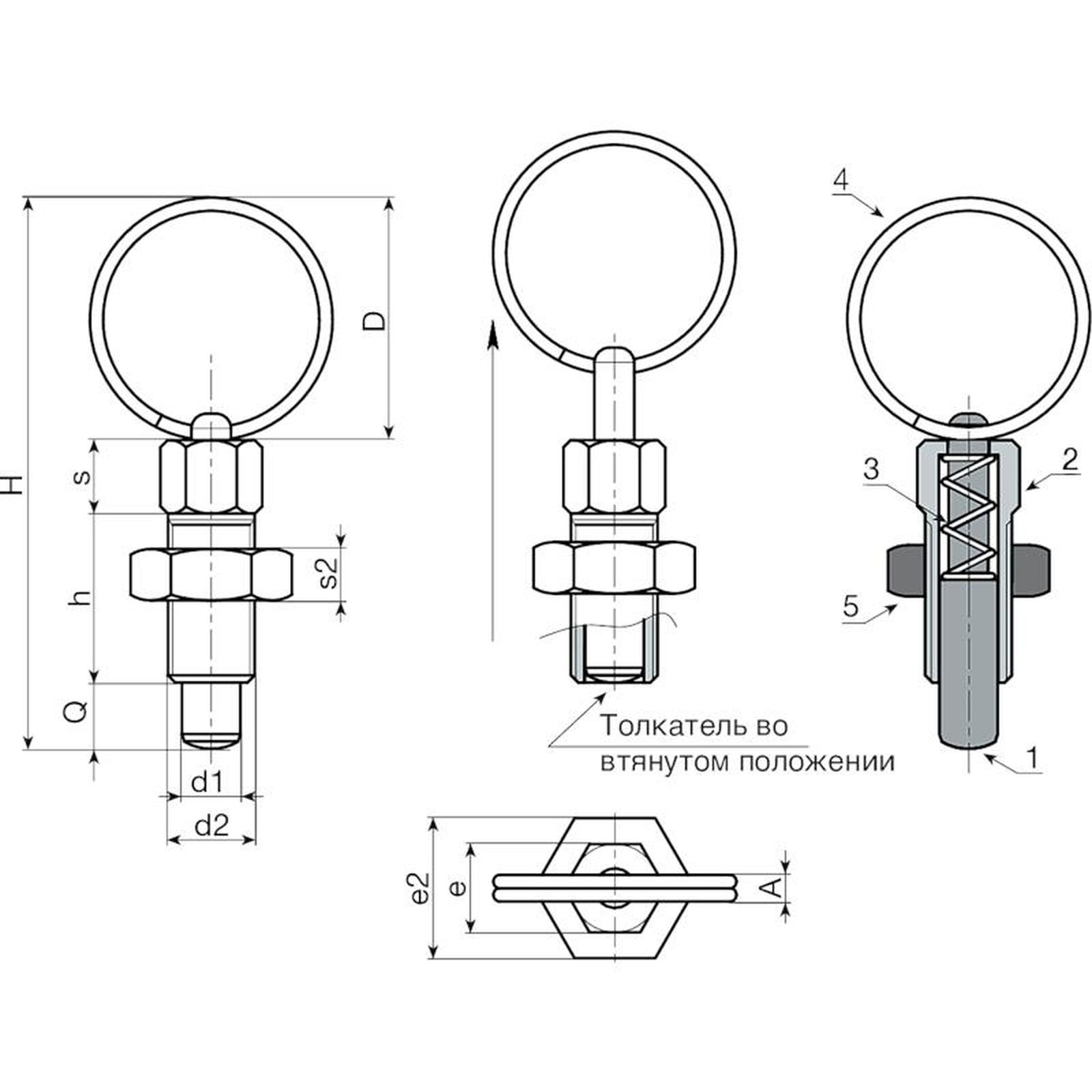

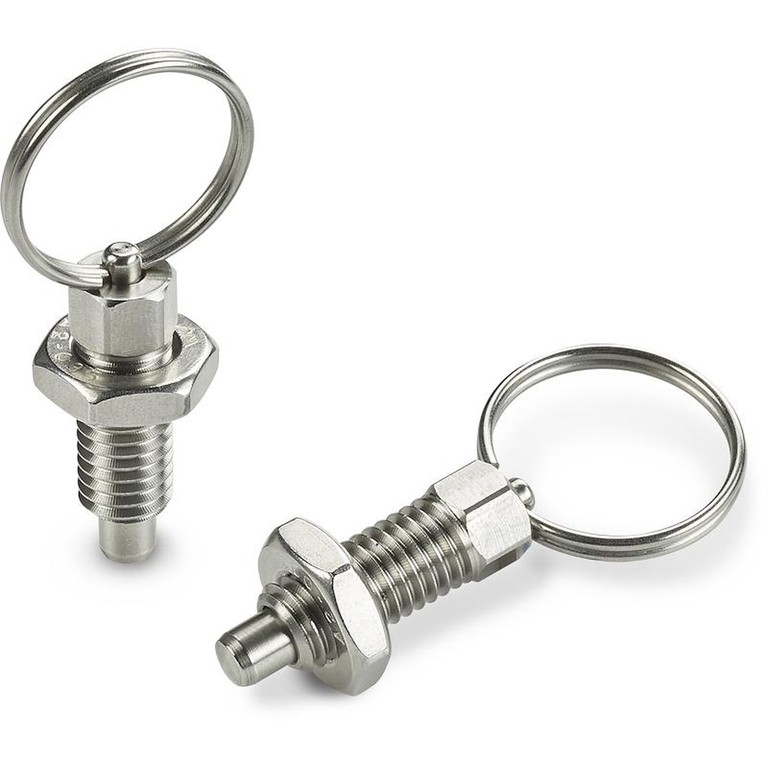

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С КОЛЬЦОМ - С ГАЙКОЙ
Штифты стопорные резьбовые с крупным шагом - без ручки
Материалы:
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(3) Пружина из нержавеющей стали (AISI 302).
(4) Упругое кольцо из пружинной нержавеющей стали.
W798:
(2) Корпус штифта резьбовой, из автоматной стали.
(5) Блокирующая резьбовая стальная гайка (UNI 5589).
W798 CIN:
(2) Корпус штифта резьбовой, из нержавеющей стали (AISI 303).
(5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).
Поверхность:
W798:
(2-5) Оцинкован.
(1-4) Натуральн.
W798 CIN:
(1-2-4-5) Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
> Гайка поставляется монтированной.
Специальные Запросы:
По специальному запросу гайка может быть поставлена в разобранном виде.
Версия W798 - из оцинкованной стали
| Код | Арт. | D | H | h | A | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W798.0001 | W798.J04 | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 10 | 4 | 4 | 4 | 7 |
| W798.0003 | W798.J05 | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 16 |
| W798.0005 | W798.J06 | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 17 | 6 | 6 | 6 | 31 |
| W798.0007 | W798.J08 | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 50 |
Версия W798 CIN - из нержавеющей стали (AISI 303)
| Код | Арт. | D | H | h | A | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W798.0002 | W798.J04CIN | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 10 | 4 | 4 | 4 | 7 |
| W798.0004 | W798.J05CIN | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 16 |
| W798.0006 | W798.J06CIN | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 17 | 6 | 6 | 6 | 31 |
| W798.0008 | W798.J08CIN | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 50 |
