ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ
Штифты стопорные резьбовые с крупным шагом - с ручкой

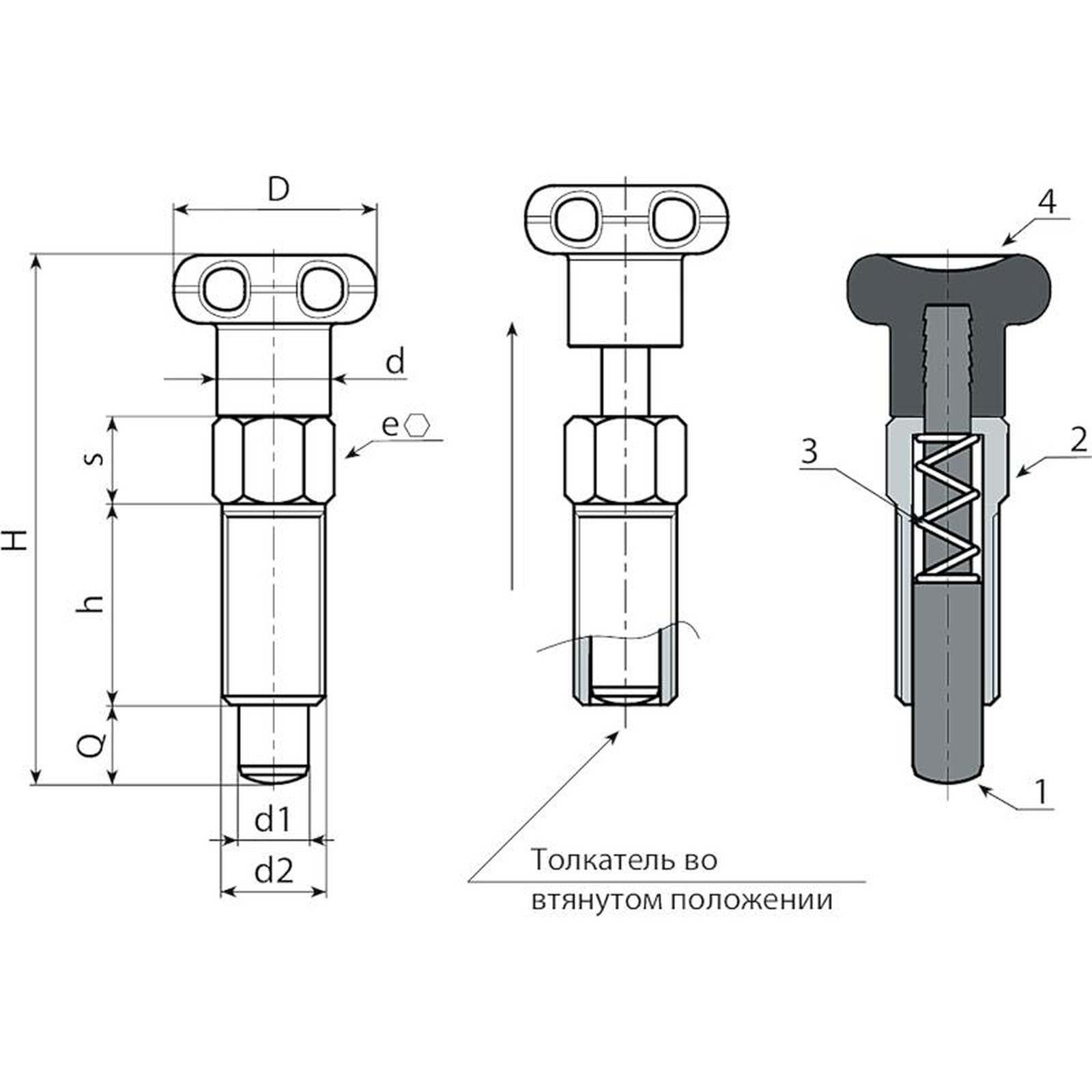

Материалы:
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(3) Пружина из нержавеющей стали (AISI 302).
(4) Лопастная ручка из усиленного полиамида. Не снимаемая. Устойчивость к маслам и жирам.
W795:
(2) Корпус штифта резьбовой, из автоматной стали.
W795 CIN:
(2) Корпус штифта резьбовой, из нержавеющей стали (AISI 303).
Поверхность:
(4) Сатинирован.
(1-2-3) Гладк.
Цвет:
(4) Черный (Ral 9011).
W795:
(2) Оцинкован.
W795 CIN:
(1-2) Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
Специальные Запросы:
Нет.
Версия W795 - из оцинкованной стали
| Код | Арт. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W795.0001 | W795.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 4 | 4 | 5 |
| W795.0003 | W795.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 5 | 5 | 11 |
| W795.0005 | W795.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 6 | 6 | 23 |
| W795.0007 | W795.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 8 | 8 | 38 |
Версия W795 CIN - из нержавеющей стали (AISI 303)
| Код | Арт. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W795.0002 | W795.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 4 | 4 | 5 |
| W795.0004 | W795.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 5 | 5 | 11 |
| W795.0006 | W795.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 6 | 6 | 23 |
| W795.0008 | W795.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 8 | 8 | 38 |
