W737CIN
ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ И ФИКСАТОРОМ
Штифты стопорные резьбовые с крупным шагом - из цельной нержавеющей стали

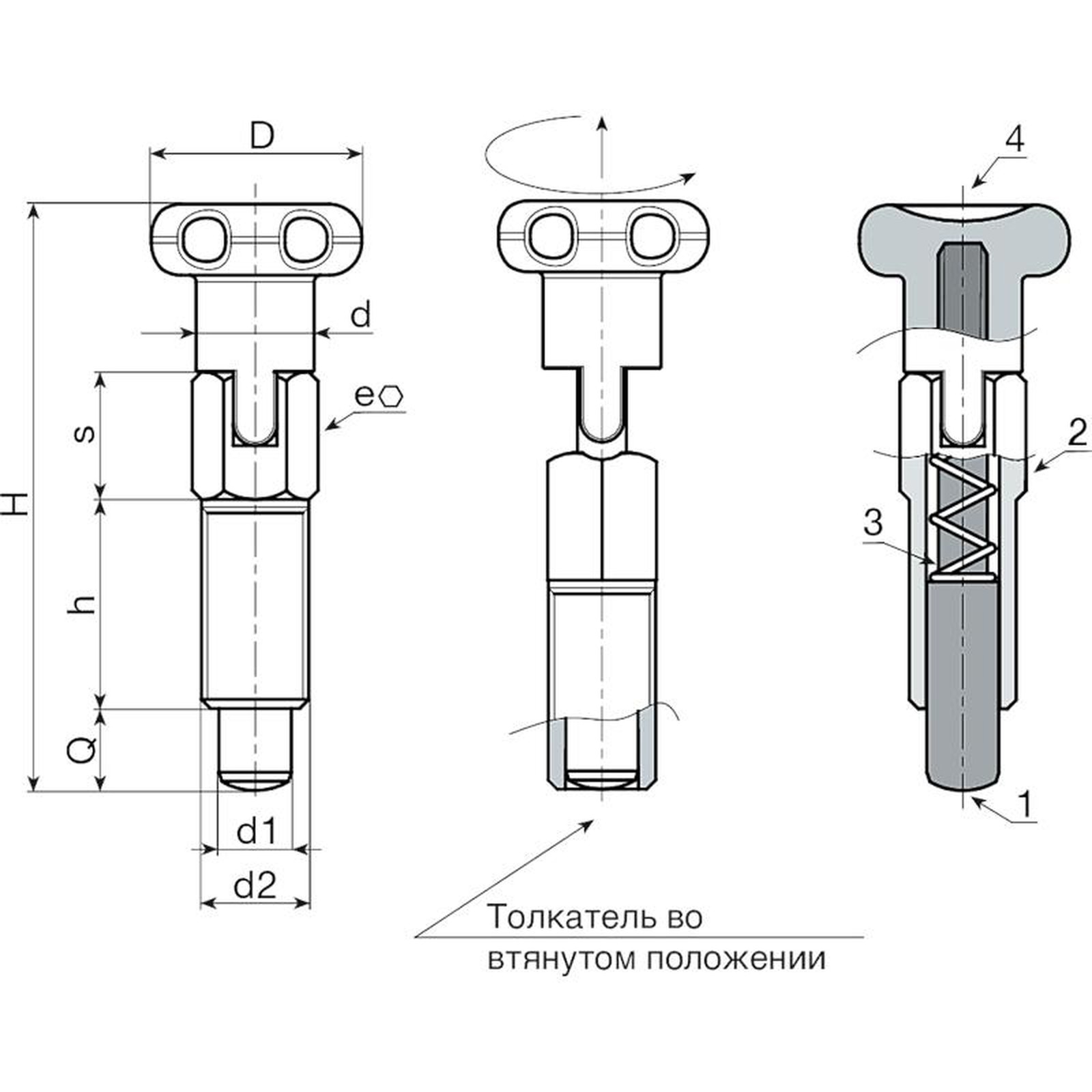

Материалы:
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(2) Корпус штифта резьбовой, с фиксатором, из нержавеющей стали (AISI 303).
(3) Пружина из нержавеющей стали (AISI 301).
(4) Выточенная лопастная ручка из нержавеющей стали (AISI 303).
Поверхность:
Сатинирован.
Цвет:
Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
Специальные Запросы:
По запросу штифт стопорный может поставляться в полностью разобранном виде.
Версия W737 - без гайки
| Код | Арт. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W737.0001 | W737.I05CIN | 18 | 9 | 46 | 16 | 8 | 10 | M08 | 5 | 5 | 26 |
| W737.0002 | W737.I06CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 53 |
| W737.0003 | W737.I08CIN | 24 | 13 | 66 | 24 | 12 | 14 | M12 | 8 | 8 | 74 |
