W722CIN

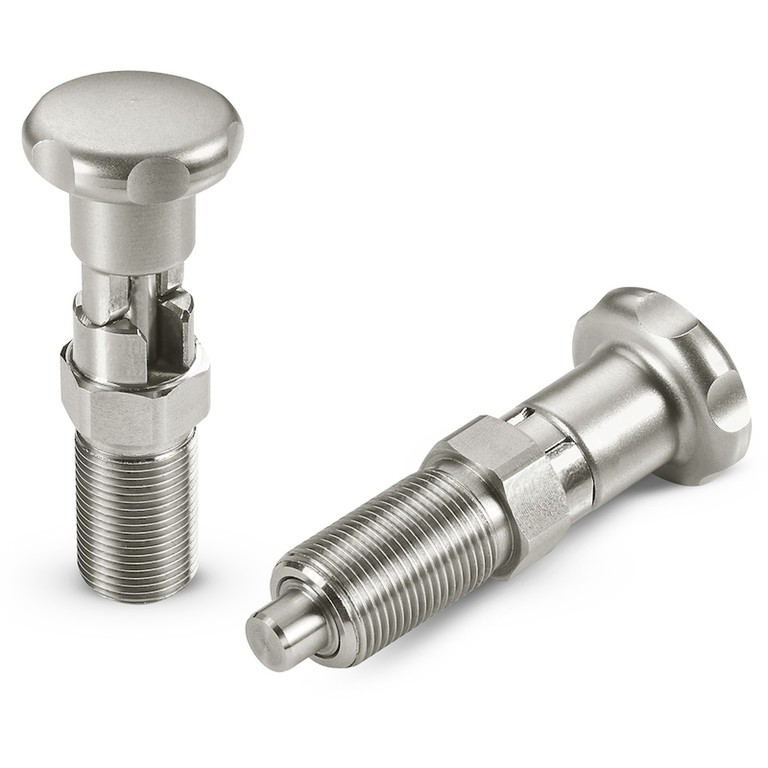

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ И ФИКСАТОРОМ
Штифты стопорные резьбовые с мелким шагом - из цельной нержавеющей стали
Материалы:
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
(3) Пружина из нержавеющей стали (AISI 301).
(4) Выточенная лопастная ручка из нержавеющей стали (AISI 303).
Поверхность:
Сатинирован.
Цвет:
Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
Специальные Запросы:
По запросу, при наличии объемов, штифт стопорный может поставляться в полностью разобранном виде.
Версия W722 CIN - без гайки

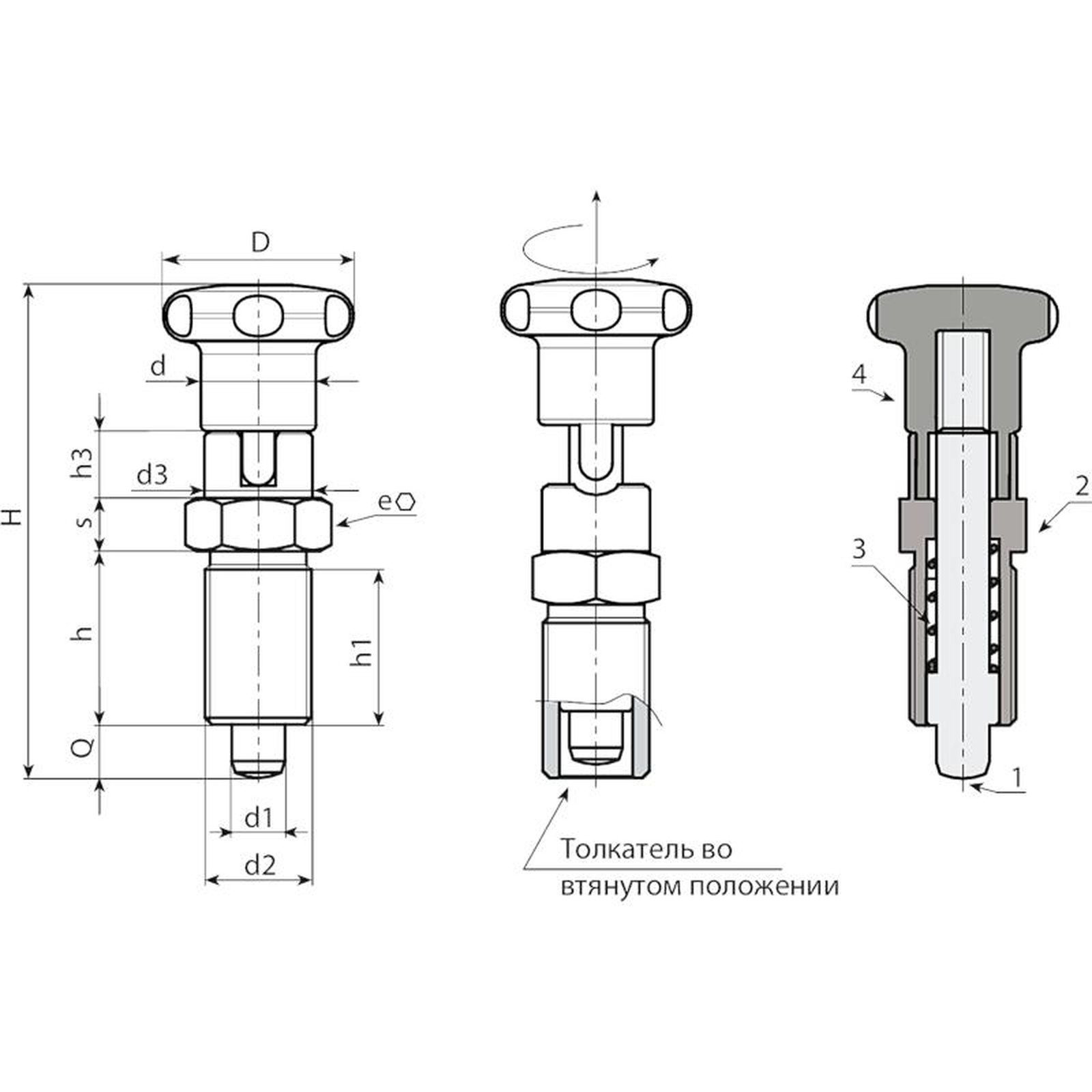

| Код | Арт. | D | H | h | h1 | h3 | d2 | d | d3 | e | s | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W722.0001 | W722.I0501CIN | 22 | 52 | 17 | 15 | 6.5 | M10x1 | 12 | 12 | 12 | 5 | 5 | 5 | - |
| W722.0002 | W722.I0601CIN | 27 | 61 | 20 | 18 | 7.5 | M12x1,5 | 14 | 14 | 14 | 6 | 6 | 6 | - |
| W722.0004 | W722.I0801CIN | 32 | 77 | 26 | 23 | 9.5 | M16x1,5 | 19 | 19 | 19 | 8 | 8 | 8 | - |
| W722.0005 | W722.I1001CIN | 33 | 90 | 33 | 30 | 11.5 | M20x1,5 | 19 | 19 | 22 | 10 | 10 | 10 | 210 |
