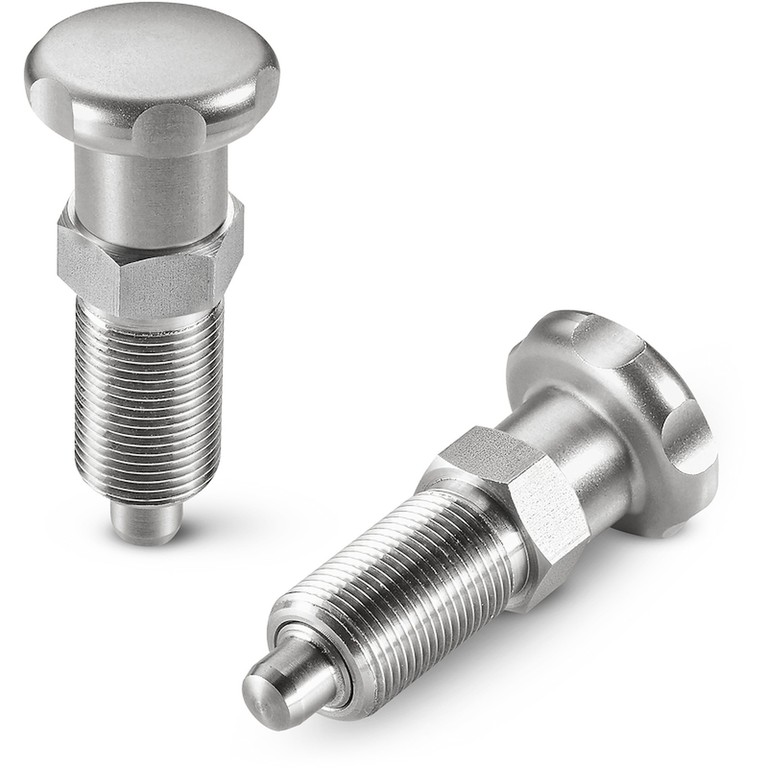

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ

22

W720CIN


Spintori filettati passo fine - Inox integrale

    Материалы:

    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).

    (2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).

    (3) Пружина из нержавеющей стали (AISI 301).

    (4) Выточенная лопастная ручка из нержавеющей стали (AISI 303).

    Поверхность:

    Сатинирован.

    Цвет:

    Натуральн.

    ВНИМАНИЕ:

    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.

    Специальные Запросы:

    По запросу, при наличии объемов, штифт стопорный может поставляться в полностью разобранном виде.

    Технический паспорт

    Версия W720CIN - без гайки

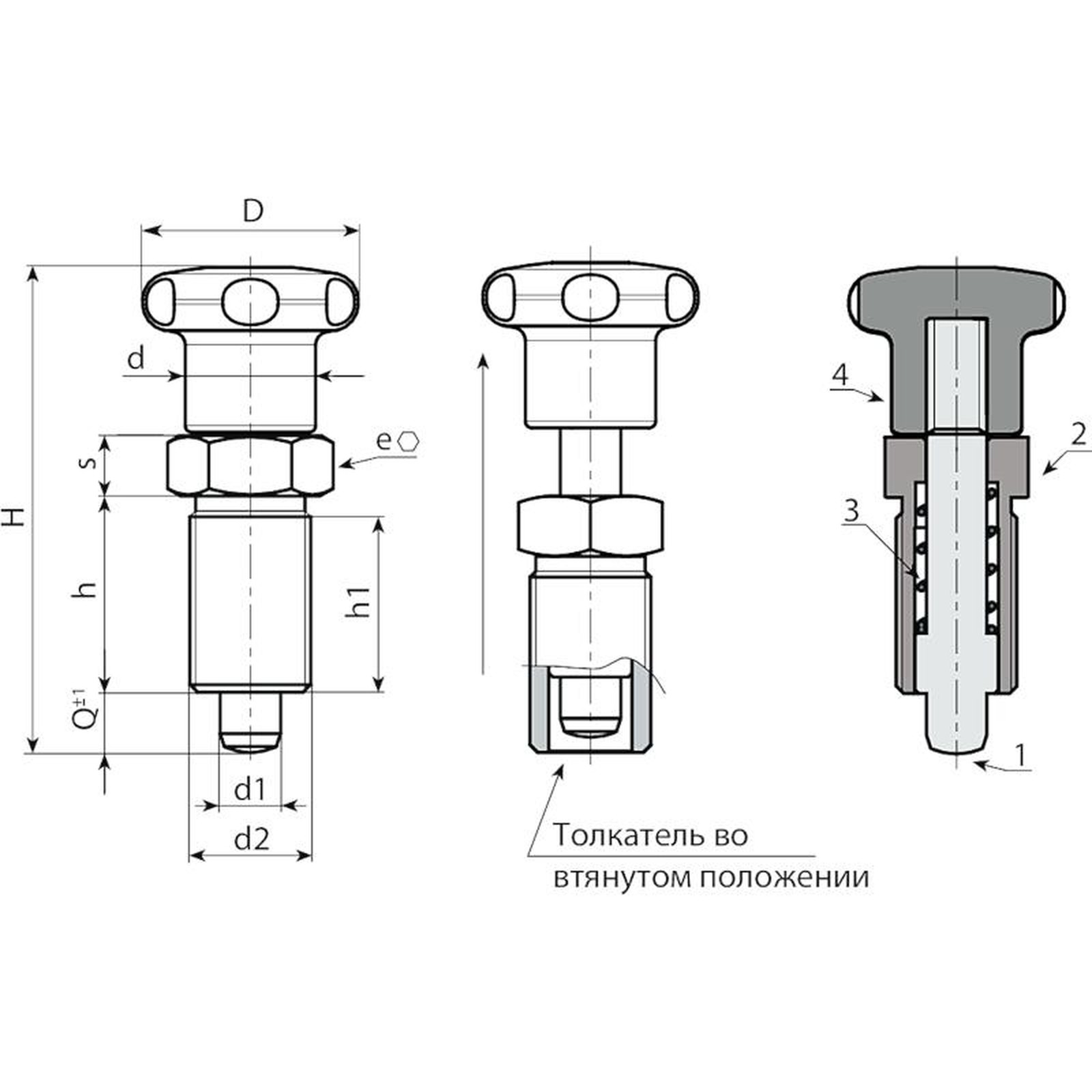

    Код Арт. D H h h1 d2 d e s d1 -0,02 -0,04 Q Вес (г)
    W720.0001 W720.I0501CIN 22 45 17 15 M10x1 12 12 5 5 5 -
    W720.0002 W720.I0601CIN 27 54 20 18 M12x1,5 14 14 6 6 6 -
    W720.0003 W720.I0801CIN 32 67 26 23 M16x1,5 19 19 8 8 8 -
    W720.0004 W720.I1001CIN 32 79 33 30 M20x1,5 20 22 10 10 10 190
