ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С Т-ОБРАЗНОЙ РУЧКОЙ
Штифты стопорные резьбовые с мелким шагом - с ручкой
Материалы:
(3) Пружина из нержавеющей стали (AISI 301).
(4) Ручка из усиленного полиамида. Не снимаемая. Устойчивость к маслам и жирам.
W270:
(2) Гайка шестигранная накидная резьбовая из высокопрочной стали.
(1) Штырь штифта стопорного из закаленной высокопрочной стали.
W270CIN:
(2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
Поверхность:
(4) Сатинирован.
(1-2-3-5) Гладк.
Цвет:
(4) Черный (Ral 9011).
W270:
(1-2-5) Воронен.
W270CIN:
(1-2-5) Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
Специальные Запросы:
По запросу, при наличии объемов, Т-образная ручка может изготавливаться другого цвета, согласно таблице цветов.
Версия W270 - из вороненой стали

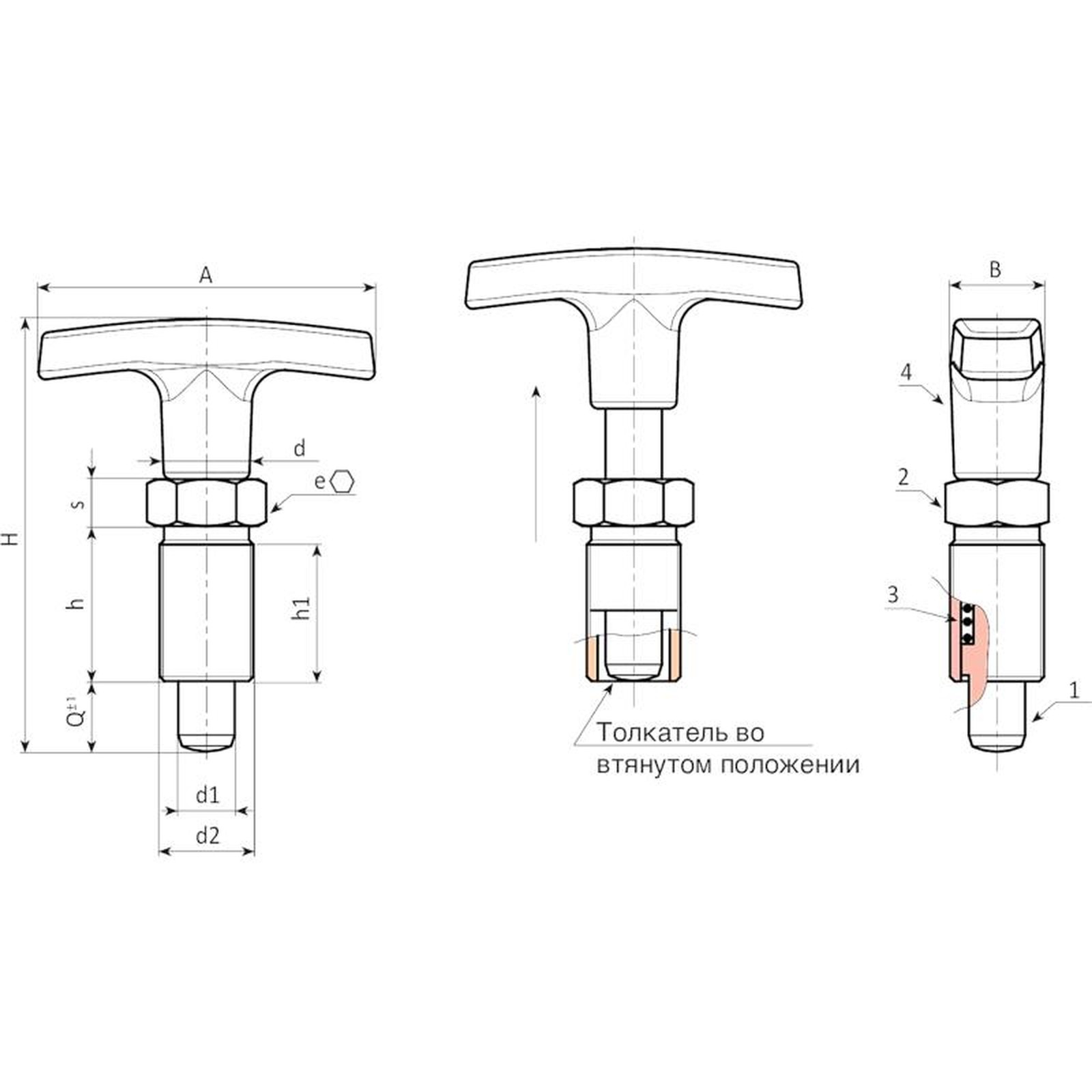

| Код | Арт. | A | B | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W270.0007 | W270.Q0501 | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 5 | 5 | 29 |
| W270.0008 | W270.Q0601 | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 36 |
| W270.0009 | W270.Q0801 | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 8 | 8 | 73 |
| W270.0010 | W270.Q1001 | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 10 | 10 | 136 |
Версия W270CIN - из нержавеющей стали (AISI 303)
| Код | Арт. | A | B | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W270.0001 | W270.I0501CIN | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 5 | 5 | 29 |
| W270.0002 | W270.I0601CIN | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 36 |
| W270.0003 | W270.I0801CIN | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 8 | 8 | 73 |
| W270.0004 | W270.I1001CIN | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 10 | 10 | 136 |
