W836
СТАЛЬНОЙ РЕЗЬБОВОЙ ПРИЖИМ С ШЕСТИУГОЛЬНЫМ ГНЕЗДОМ И ПРУЖИННЫМ НАКОНЕЧНИКОМ
Резьбовой пружинный прижим с наконечником
Материалы:
W836:
Корпус прижима из стали, класс прочности 5.8.
W836CIN:
Корпус прижима из нержавеющей стали (AISI 303).
Поверхность:
Гладк.
Цвет:
W836:
Воронен.
W836CIN:
Натуральн.
Наконечник:
W836:
Выточенный наконечник из закаленной и вороненой стали.
W836CIN:
Выточенный наконечник из нержавеющей стали (AISI 303).
Пружина:
W836:
Пружина из пружинной стали.
W836CIN:
Пружина из нержавеющей стали (AISI 301).
Типология толчка пружина:
Нормальн.
Специальные запросы:
Нет.

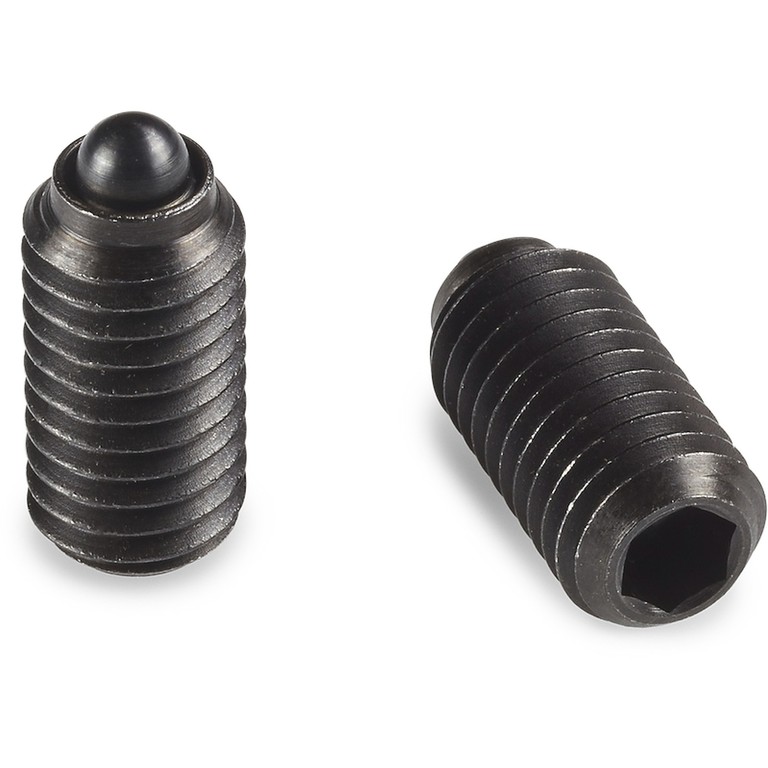

Версия W836: из вороненой стали

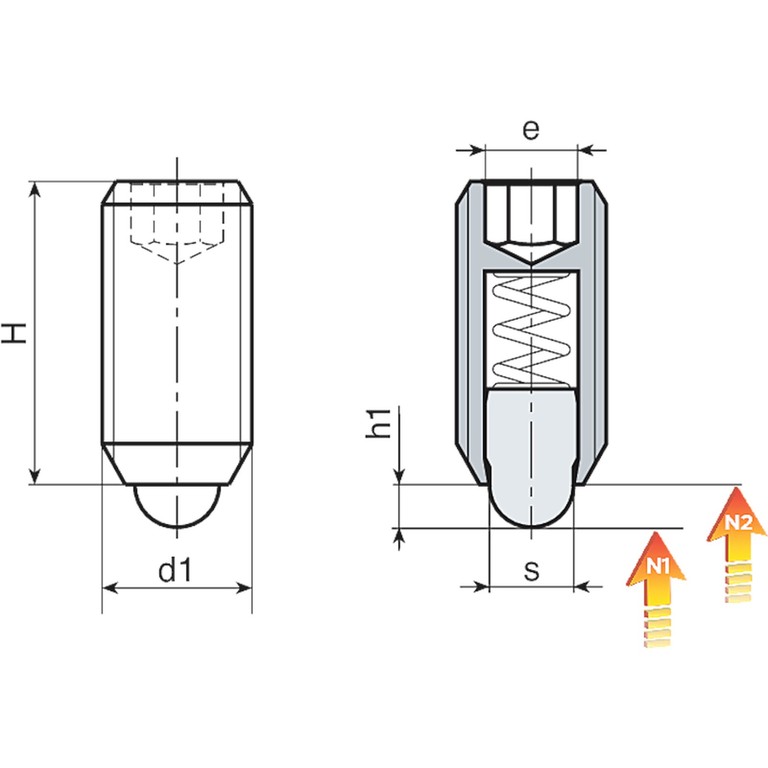

| Код | арт. | s | H | h1 | e | N1 (N) | N2 (N) | d1 6H | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|
| W836.0010 | W836.VBM04 | 1.8 | 12 | 1.5 | 2 | 4 | 12 | M4 | 1 |
| W836.0011 | W836.VBM05 | 2.4 | 14 | 2 | 3 | 6 | 17 | M5 | 1.1 |
| W836.0012 | W836.VBM06 | 2.7 | 15 | 2 | 3 | 7 | 18 | M6 | 2 |
| W836.0013 | W836.VBM08 | 4 | 16 | 2 | 4 | 20 | 35 | M8 | 4 |
| W836.0014 | W836.VBM10 | 4.5 | 23 | 2.5 | 5 | 20 | 45 | M10 | 8 |
| W836.0015 | W836.VBM12 | 6 | 26 | 3.5 | 6 | 25 | 60 | M12 | 12 |
| W836.0016 | W836.VBM16 | 8.5 | 33 | 4.5 | 8 | 50 | 95 | M16 | 31 |
| W836.0017 | W836.VBM20 | 10 | 43 | 6.5 | 10 | 45 | 85 | M20 | 64 |
| W836.0018 | W836.VBM24 | 13 | 48 | 8 | 12 | 72 | 155 | M24 | 100 |

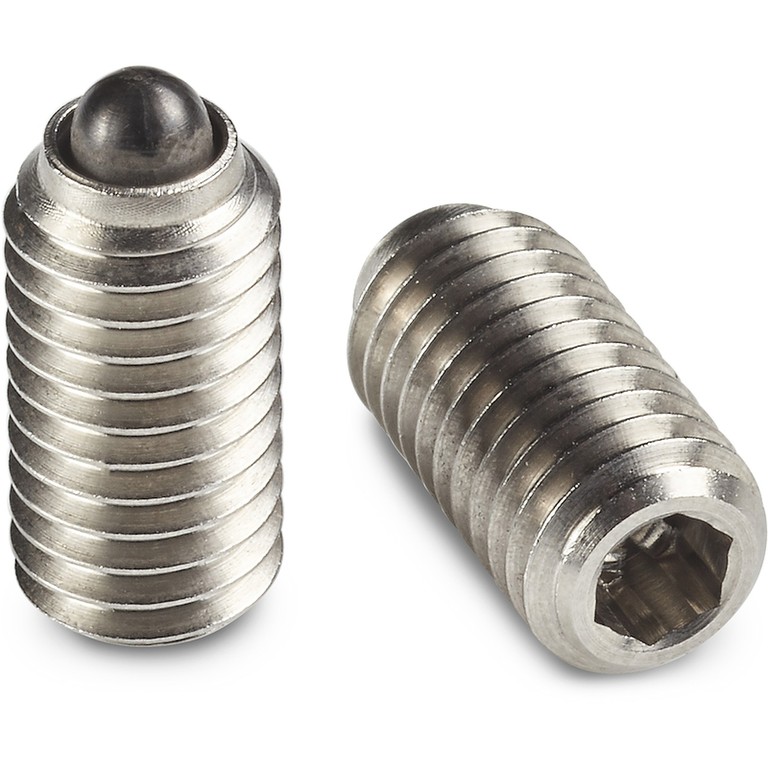

Версия W836CIN - из нержавеющей стали (AISI 303)
| Код | арт. | s | H | h1 | e | N1 (N) | N2 (N) | d1 6H | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|
| W836.0001 | W836.INM04CIN | 1.8 | 12 | 1.5 | 2 | 4 | 12 | M4 | 1 |
| W836.0002 | W836.INM05CIN | 2.4 | 14 | 2 | 3 | 6 | 17 | M5 | 1.1 |
| W836.0003 | W836.INM06CIN | 2.7 | 15 | 2 | 3 | 7 | 18 | M6 | 2 |
| W836.0004 | W836.INM08CIN | 4 | 16 | 2 | 4 | 20 | 35 | M8 | 4 |
| W836.0005 | W836.INM10CIN | 4.5 | 23 | 2.5 | 5 | 20 | 45 | M10 | 8 |
| W836.0006 | W836.INM12CIN | 6 | 26 | 3.5 | 6 | 25 | 60 | M12 | 12 |
| W836.0007 | W836.INM16CIN | 8.5 | 33 | 4.5 | 8 | 50 | 95 | M16 | 31 |
| W836.0008 | W836.INM20CIN | 10 | 43 | 6.5 | 10 | 45 | 85 | M20 | 64 |
| W836.0009 | W836.INM24CIN | 13 | 48 | 8 | 12 | 72 | 155 | M24 | 100 |
