PRESSORE LATERALE IN ALLUMINIO A MOLLA CON PUNTALE IN ACCIAIO E GUARNIZIONE
21
W613
Pressore a molla laterale
Материалы:
(1) Корпус прижима из выточенного алюминия.
(3) Пружина из нержавеющей стали (AISI 302).
(2) Наконечник из закаленной стали.
(4) Guarnizione nera.
Поверхность:
Гладк.
Цвет:
(1,3) #tab# Натуральн.
(2) #tab# Zincato.
ВНИМАНИЕ:
Рекомендуем выполнение отверстия вставки прижима с допуском +0.1 mm.
ВНИМАНИЕ:
Монтажная втулка для прижима заказывается отдельно. См. код в строке изделия. Втулка выточена из оцинкованной автоматной стали.
Специальные запросы:
Нет.

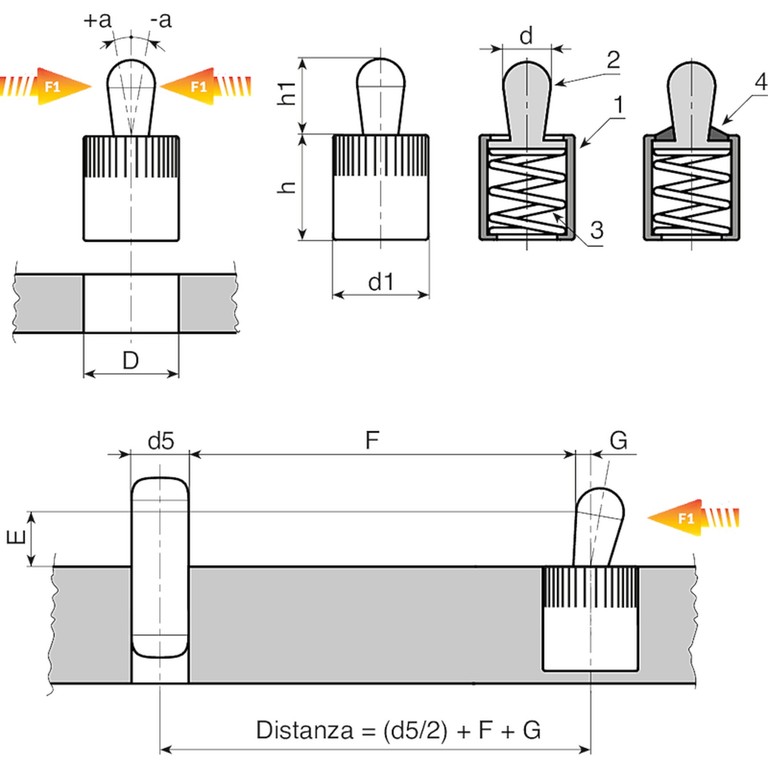

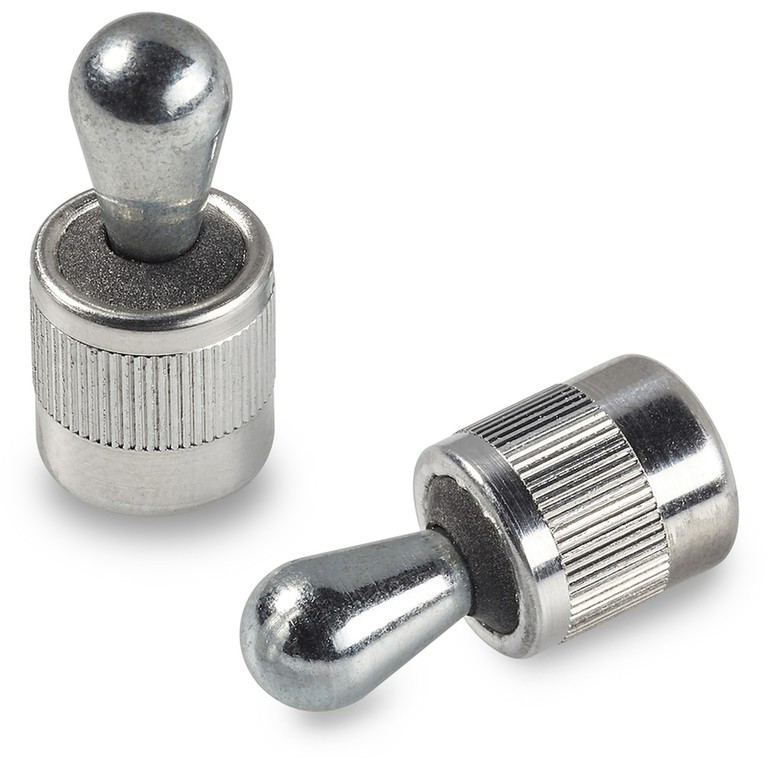

Версия W613: Боковой прижим с наконечником из стали с прокладкой
| Код | арт. | d1 | d | h | h1 | D | a | F1 (N) | G E=1 | G E=2 | G E=3 | G E=4,5 | G E=6 | G E=8 | Вес (г) | Втулка |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
