W605
ГЛАДКИЙ ПРИЖИМ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С НАКОНЕЧНИКОМ ИЗ ПЛАСТИКА ИЛИ СТАЛИ
Гладкий пружинный прижим с шаром
Материалы:
Корпус прижима из нержавеющей стали (AISI 303).
Поверхность:
Гладк.
Цвет:
Корпус:
Натуральн.
Наконечник:
W605POM:
Белый натуральный.
W605CIN:
Натуральн.
Наконечник:
W605POM:
Наконечник из пластика (POM - Delrin).
W605CIN:
Выточенный наконечник из нержавеющей стали (AISI 303).
Типология толчка пружина:
Нормальн.
Пружина:
Пружина из нержавеющей стали (AISI 301).
Специальные запросы:
Нет.

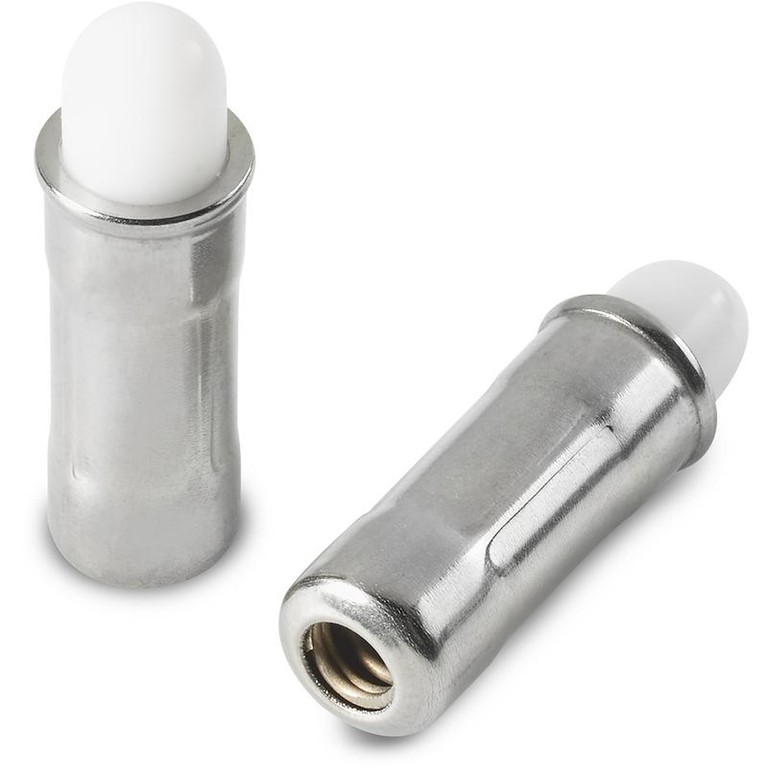

Версия W605POM: с наконечником из белого пластика (POM)

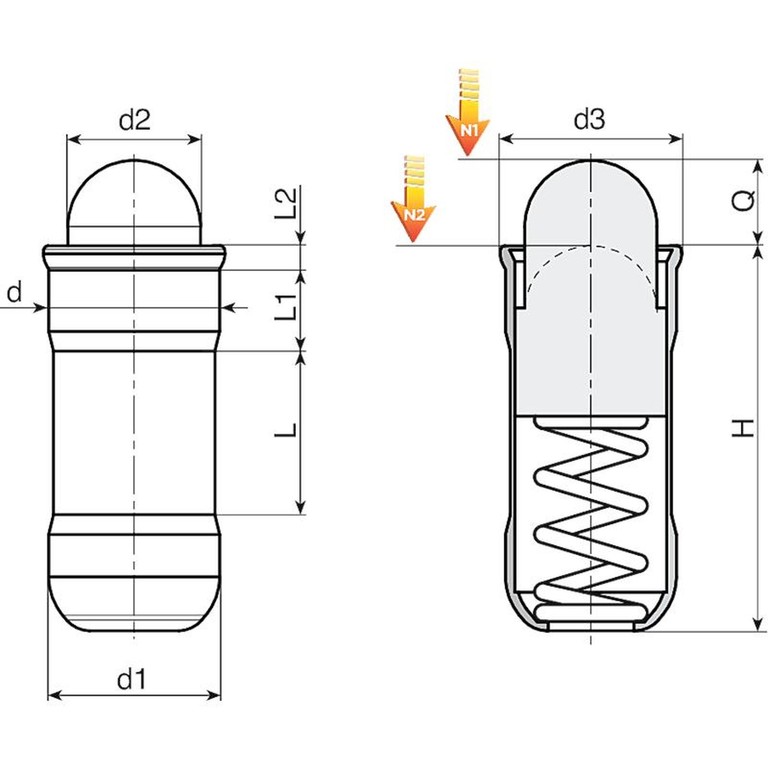

| Код | арт. | d +0,1 | d2 | d3 | H | L | L1 | L2 | N1 (N) | N2 (N) | d1 (±0.05) | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W605.0002 | W605.IND04POM | 4 | 2,8 | 4,6 | 10,7 | 5,6 | 1,8 | 0,9 | 3 | 8,2 | 4 | 2,7 | 1 |
| W605.0004 | W605.IND05POM | 5 | 3,8 | 5,6 | 12 | 6 | 2,1 | 0,9 | 3,3 | 9 | 5 | 4 | 1 |
| W605.0006 | W605.IND06POM | 6 | 4,8 | 6,5 | 15 | 8,2 | 2,3 | 1 | 6,1 | 12 | 6 | 5,5 | 1,1 |
| W605.0008 | W605.IND08POM | 8 | 6,2 | 8,5 | 18 | 9,5 | 2,9 | 1,1 | 10,7 | 17 | 8 | 6,5 | 2,3 |
| W605.0010 | W605.IND10POM | 10 | 8 | 11 | 26 | 14,3 | 4,2 | 1,5 | 16,2 | 29 | 10 | 8 | 5 |

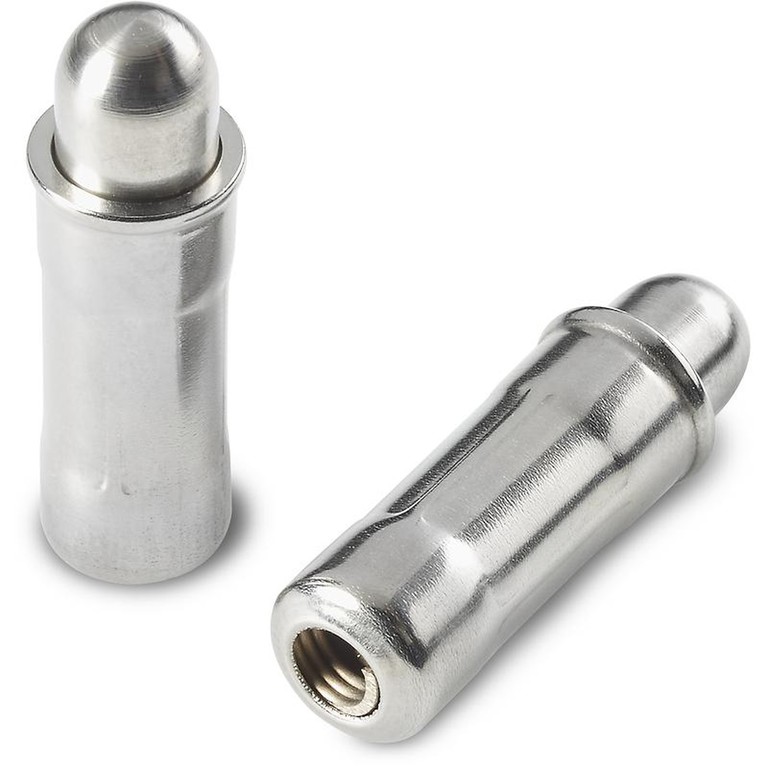

Версия W605CIN: с наконечником из нержавеющей стали (AISI 303)
| Код | арт. | d +0,1 | d2 | d3 | H | L | L1 | L2 | N1 (N) | N2 (N) | d1 (±0.05) | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W605.0001 | W605.IND04CIN | 4 | 2,8 | 4,6 | 10,7 | 5,6 | 1,8 | 0,9 | 3 | 8,2 | 4 | 2,7 | 0,7 |
| W605.0003 | W605.IND05CIN | 5 | 3,8 | 5,6 | 12 | 6 | 2,1 | 0,9 | 3,3 | 9 | 5 | 4 | 1,2 |
| W605.0005 | W605.IND06CIN | 6 | 4,8 | 6,5 | 15 | 8,2 | 2,3 | 1 | 6,1 | 12 | 6 | 5,5 | 2,2 |
| W605.0007 | W605.IND08CIN | 8 | 6,2 | 8,5 | 18 | 9,5 | 2,9 | 1,1 | 10,7 | 17 | 8 | 6,5 | 4,2 |
| W605.0009 | W605.IND10CIN | 10 | 8 | 11 | 26 | 14,3 | 4,2 | 1,5 | 16,2 | 29 | 10 | 8 | 9 |
