DIN 6319 изд. 10/01 - ШАЙБА КОНИЧЕСКАЯ ФОРМЫ G ИЗ СТАЛИ
17
Y321
Rondelle DIN6319
Материалы:
Y321:
Улучшенная сталь.
Y321PIN:
Нержавеющая сталь (AISI 303).
Поверхность:
Y321:
Термообработан. HV 390 ±40.
Y321PIN:
Натуральн. необработан.
Цвет:
Y321:
Стандартное воронение.
Y321PIN:
Натуральн.
Специальные запросы:
Нет.
Примечания:
Внимание, коническая шайба Y321 используется вместе со сферической шайбой Y319, которая заказывается отдельно.

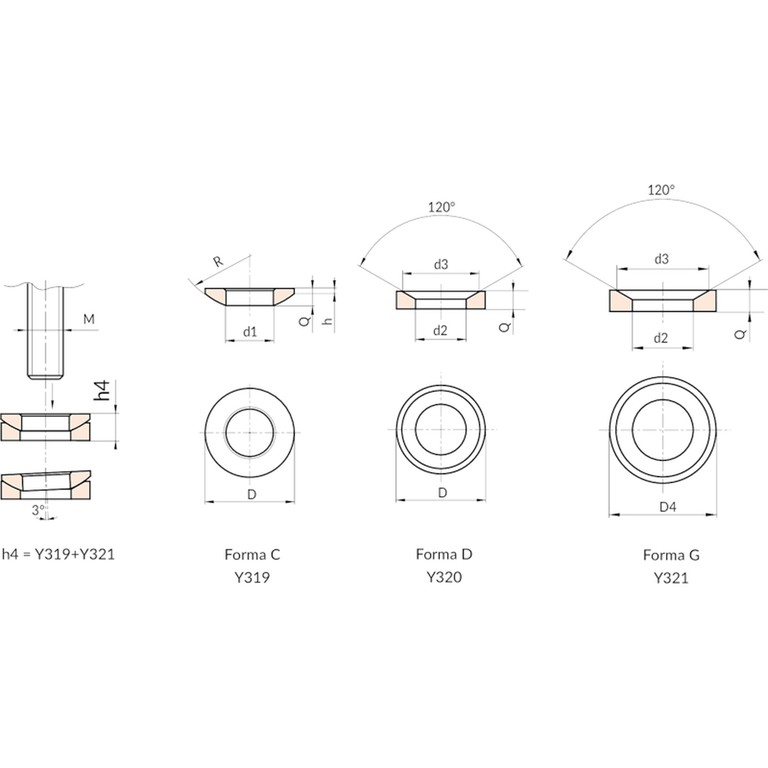

Версия DIN 6319 формы G - коническая шайба из вороненой стали
| Код | Арт. | D | d3 | h4 (Y319+Y321) | d2 H13 | M | Q | Максимально допустимая статическая нагрузка кН | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|
| Y321015.0001 | Y321015.SD06 | 15 | 9.25 | 3.5 | 6 | M05 | 2.5 | - | 3.6 |
| Y321017.0002 | Y321017.SD07.1 | 17 | 11 | 5.2 | 7.1 | M06 | 4 | 9 | 3.6 |
| Y321024.0002 | Y321024.SD09.6 | 24 | 14.5 | 6.8 | 9.6 | M08 | 5 | 17 | 10 |
| Y321030.0002 | Y321030.SD12 | 30 | 18.5 | 7.1 | 12 | M10 | 5 | 26 | 18 |
| Y321036.0002 | Y321036.SD14.2 | 36 | 20 | 9 | 14.2 | M12 | 6 | 38 | 30 |
| Y321040.0001 | Y321040.SD16.5 | 40 | 24.8 | 8.6 | 16.5 | M14 | 6 | 53 | 38 |
| Y321044.0002 | Y321044.SD19 | 44 | 26 | 10.1 | 19 | M16 | 7 | 73 | 61 |
| Y321050.0002 | Y321050.SD23.2 | 50 | 31 | 12 | 23.2 | M20 | 8 | 117 | 124 |
| Y321060.0002 | Y321060.SD28 | 60 | 37 | 15.5 | 28 | M24 | 10 | 168 | 232 |
| Y321068.0002 | Y321068.SD35 | 68 | 49 | 18.7 | 35 | M30 | 12 | 269 | 360 |
| Y321080.0001 | Y321080.SD42 | 80 | 60 | 20.3 | 42 | M36 | 12 | 394 | 633 |

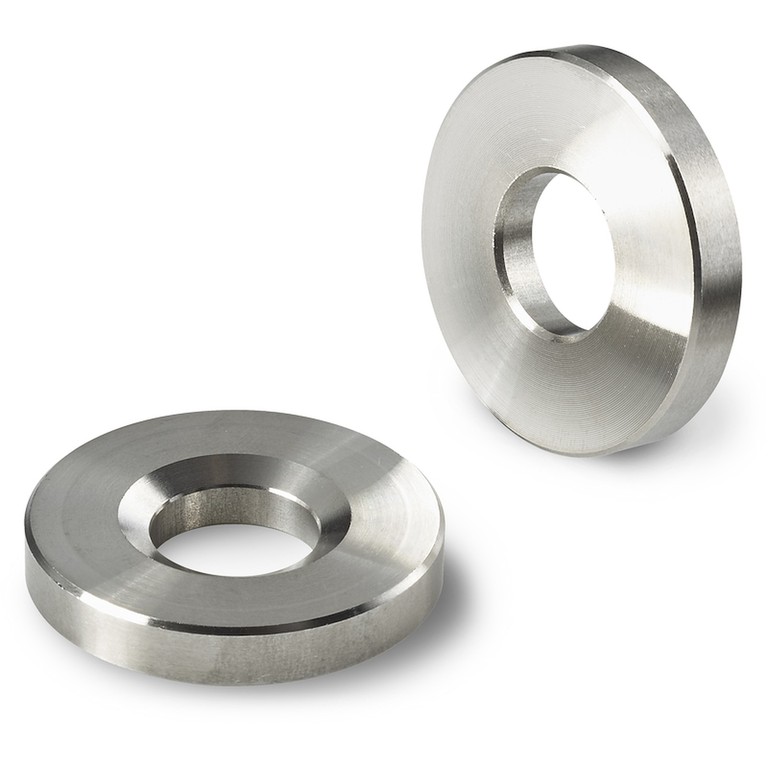

Версия DIN 6319 формы G - коническая шайба из нержавеющей стали (Aisi 303)
| Код | Арт. | D | d3 | h4 (Y319+Y321) | d2 H13 | M | Q | Максимально допустимая статическая нагрузка кН | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|
| - | Y321017.SD07.1PIN | 17 | 11 | 5.2 | 7.1 | M06 | 4 | 6 | 3.6 |
| Y321024.0001 | Y321024.ID09.6PIN | 24 | 14.5 | 6.8 | 9.6 | M08 | 5 | 12 | 10 |
| Y321030.0001 | Y321030.ID12PIN | 30 | 18.5 | 7.1 | 12 | M10 | 5 | 16 | 18 |
| Y321036.0001 | Y321036.ID14.2PIN | 36 | 20 | 9 | 14.2 | M12 | 6 | 24 | 30 |
| Y321044.0001 | Y321044.ID19PIN | 44 | 26 | 10.1 | 19 | M16 | 7 | 45 | 61 |
| Y321050.0001 | Y321050.ID23.2PIN | 50 | 31 | 12 | 23.2 | M20 | 8 | 71 | 124 |
| Y321060.0001 | Y321060.ID28PIN | 60 | 37 | 15.5 | 28 | M24 | 10 | 105 | 232 |
| Y321068.0001 | Y321068.ID35PIN | 68 | 49 | 18.7 | 35 | M30 | 12 | 191 | 360 |
