PEPVZE13-PEPINE13

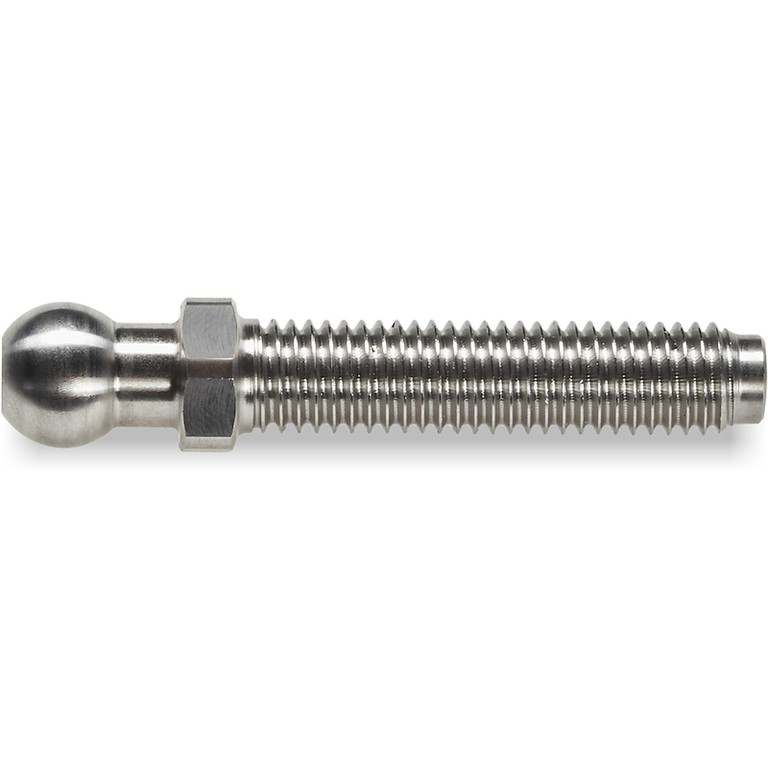

СТЕРЖЕНЬ РЕЗЬБОВОЙ СТАЛЬНОЙ ТИПА A - С ШАРОВОЙ ГОЛОВКОЙ 12,4 И ШЕСТИГРАННИКОМ 13 - ВЫТОЧЕННЫЙ
Стержни резьбовые
Материалы:
PEP.VZE13:
Автоматная сталь (39SMnPb36).
PEP.INE13:
Нержавеющая сталь (AISI 303).
Поверхность:
Гладк.
Цвет:
PEP.VZE16:
Син. цинков.
PEP.INE16:
Натуральн.
Стержень:
Выточенный стержень с шестигранным основанием (типа A) и накатанной резьбой (допуск резьбы 6g).
Специальные запросы:
По запросу, при наличии объемов, длина и форма вставок могут изготавливаться по чертежу заказчика.
Совместимость с основаниями:
Эти стержни совместимы со следующими основаниями:
PIE.040S12,4 • PIE.050S12,4 • PIE.060S12,4 • PIE.080S12,4 • PIE.700080S12,17
Версия PEP.VZE: из оцинкованной стали.

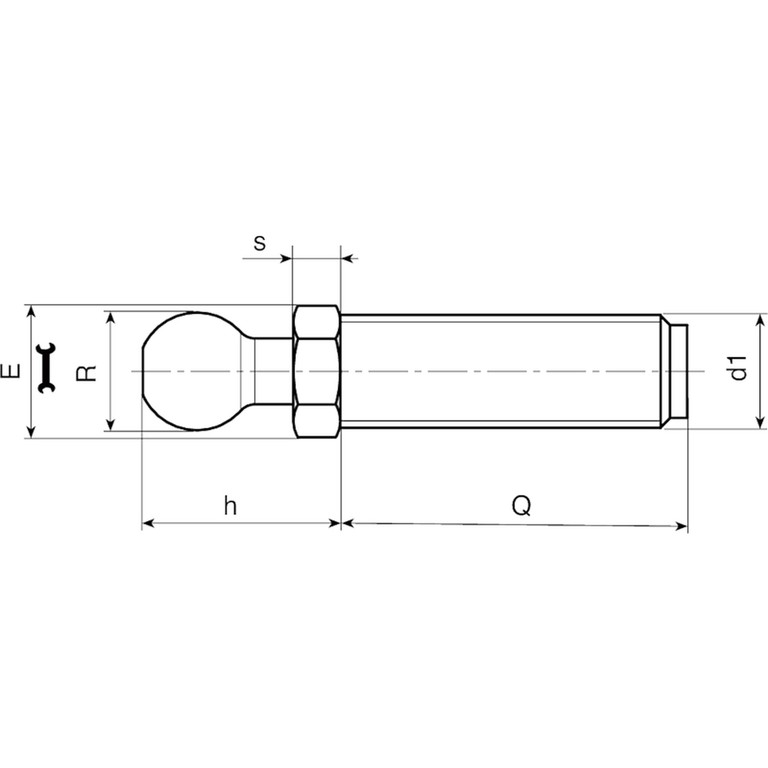

| Код | Арт. | E | s | h | R ±0,1 | d1 6g | Q | Q Max | Вес (г) |
|---|
A.R. = По запросу при минимальном заказе 100 штук длина штыря может изготавливаться под заказ.
Версия PEP.INE: из нержавеющей стали (AISI 303)
| Код | Арт. | E | s | h | R ±0,1 | d1 6g | Q | Q Max | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|
| PEP.INE13X5M08X45 | PEP.INE13X5M08X45 | 13 | 5 | 20 | 12.4 | M8 | 45 | 70 | 29 |
| PEP.INE13X5M08X70 | PEP.INE13X5M08X70 | 13 | 5 | 20 | 12.4 | M8 | 70 | 70 | 36 |
| PEP.INE13X5M10X45 | PEP.INE13X5M10X45 | 13 | 5 | 20 | 12.4 | M10 | 45 | 70 | 37 |
| PEP.INE13X5M10X70 | PEP.INE13X5M10X70 | 13 | 5 | 20 | 12.4 | M10 | 70 | 70 | 70 |
| PEP.INE13X5M12X45 | PEP.INE13X5M12X45 | 13 | 5 | 20 | 12.4 | M12 | 45 | 100 | 46 |
| PEP.INE13X5M12X70 | PEP.INE13X5M12X70 | 13 | 5 | 20 | 12.4 | M12 | 70 | 100 | 65 |
| PEP.INE13X5M12X100 | PEP.INE13X5M12X100 | 13 | 5 | 20 | 12.4 | M12 | 100 | 100 | 85 |
По запросу при минимальном заказе 100 штук длина штыря может изготавливаться под заказ.
