P916
ОПОРА ДЛЯ КРЕПЛЕНИЯ К ПОЛУ С ШАРНИРНЫМ СТЕРЖНЕМ ТИПА B ИЗ СТАЛИ И ШАРОВОЙ ГОЛОВКОЙ 12,4 И ПРОТИВОСКОЛЬЗЯЩИМ ОСНОВАНИЕМ
Опоры из пластика для крепления - с шарнирным стержнем+противоскользящее основание
Материалы:
Усиленный полиамид. Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный(RAL 9011).
Вставки:
P916:
Шарнирный резьбовой стержень (шаровая головка 12,4) с фрезерованной лыской под ключ (тип B) из оцинкованной стали (допуск резьбы 6g).
P916CIN:
Шарнирный резьбовой стержень (шаровая головка 12,4) с фрезерованной лыской под ключ (тип B) из нержавеющей стали (AISI 303) (допуск резьбы 6g).
Противоскользящее основание:
Противоскользящее основание из термопластичной резины SBS, твердость 75 Shore, черного цвета RAL 9011. Устойчивость к маслам и жирам. Устанавливается вдавливанием.
Крепление к полу:

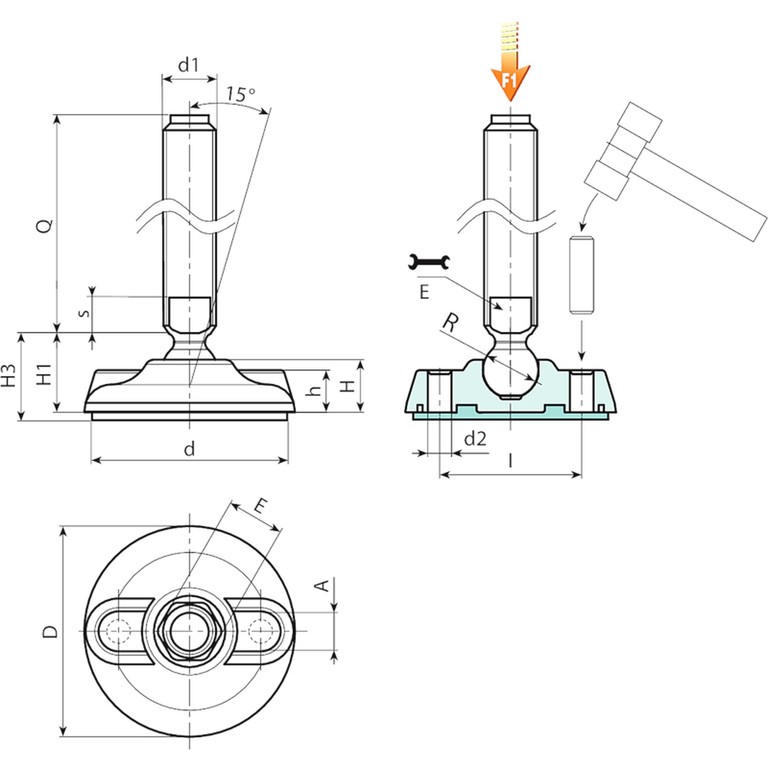

Опора поставляется с закрытыми отверстиями для крепления к полу. Для открытия отверстий разорвите пластиковую мембрану (см. рисунок).
Специальные запросы:
По запросу, при наличии объемов, вставки могут изготавливаться длиной под заказ.
По запросу, при наличии объемов, опора может изготавливаться оранжевого цвета (RAL 2004).

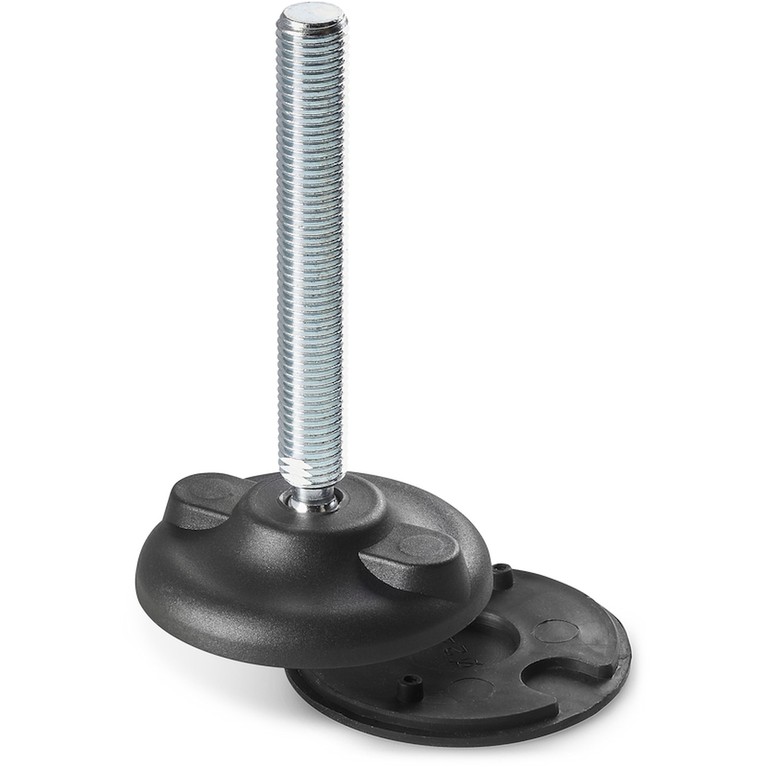

Версия P916: Опора со стержнем типа B (с фрезерованной лыской под ключ) и шаровой головкой 12,4 - противоскользящее основание из термопластичной резины SBS
| Код | Арт. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Вес (г) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P916080.0012 | P916080.TM16X7001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 70 | 171 | 10 |
| P916080.0014 | P916080.TM16X9001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 90 | 194 | 10 |
| P916080.0001 | P916080.TM16X11001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 110 | 217 | 10 |
| P916080.0003 | P916080.TM16X13001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 130 | 240 | 10 |
| P916080.0006 | P916080.TM16X15001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 150 | 263 | 10 |
| P916080.0009 | P916080.TM16X17001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 170 | 286 | 10 |

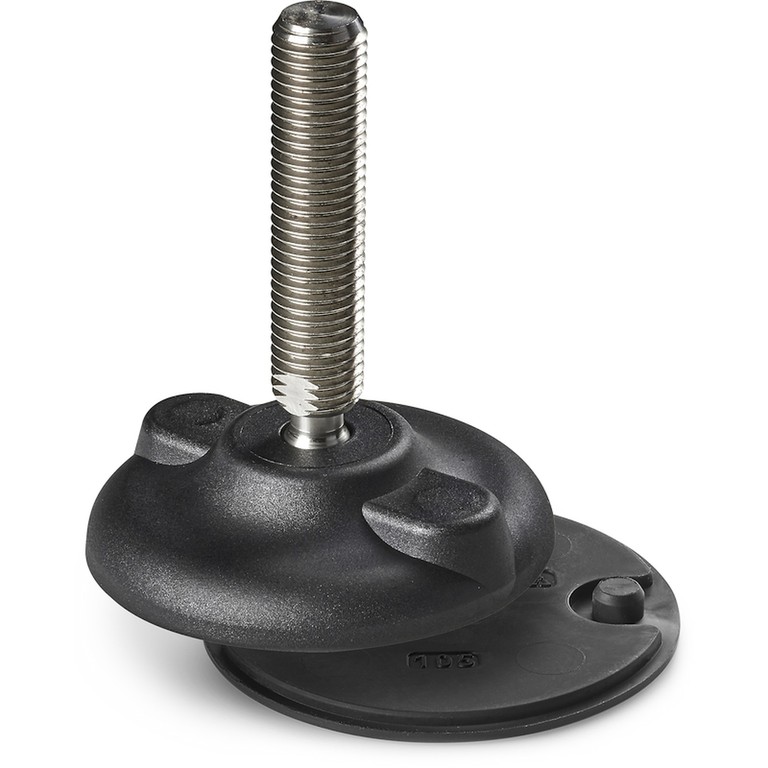

Версия P916CIN: Опора со стержнем типа B - из нержавеющей стали - (с фрезерованной лыской под ключ) и шаровой головкой 12,4 - противоскользящее основание из термопластичной резины SBS
| Код | Арт. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Вес (г) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P916080.0002 | P916080.TM16X11001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 110 | 217 | 10 |
| P916080.0004 | P916080.TM16X13001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 130 | 240 | 10 |
| P916080.0007 | P916080.TM16X15001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 150 | 263 | 10 |
| P916080.0011 | P916080.TM16X17001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 170 | 286 | 10 |
