P906

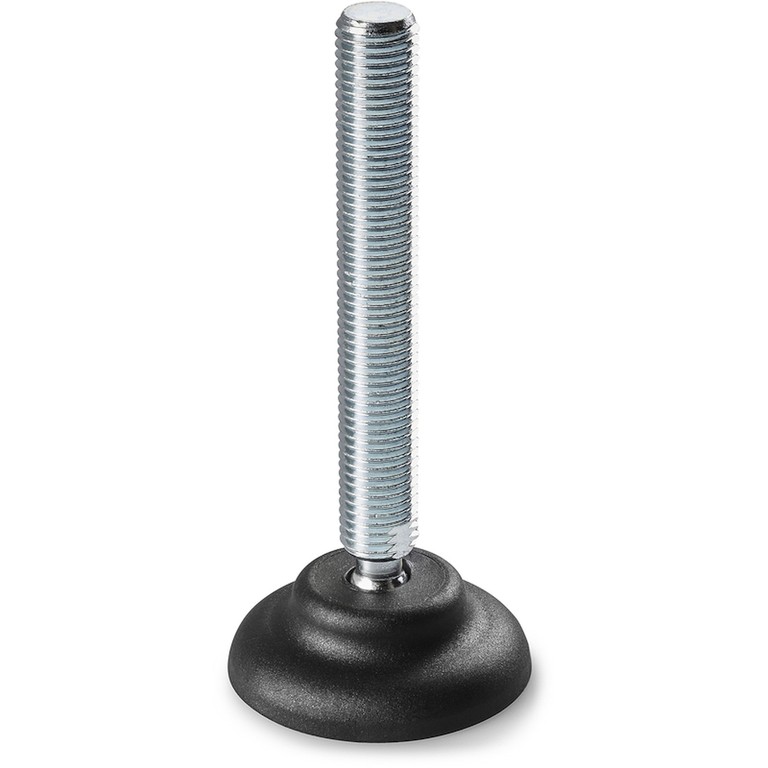

ОПОРА МАЛЕНЬКАЯ С ШАРНИРНЫМ СТЕРЖНЕМ ТИПА B ИЗ СТАЛИ С ШАРОВОЙ ГОЛОВКОЙ 12,4
Опоры из пластика - с шарнирным стержнем
Материалы:
Усиленный полиамид.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный(RAL 9011).
Вставки:
Шарнирный резьбовой стержень (шаровая головка 12,4) с фрезерованной лыской под ключ (тип B) из оцинкованной стали (допуск резьбы 6g).
Специальные запросы:
По запросу, при наличии объемов, вставки могут изготавливаться длиной под заказ.
По запросу, при наличии объемов, опора может изготавливаться оранжевого цвета (RAL 2004).

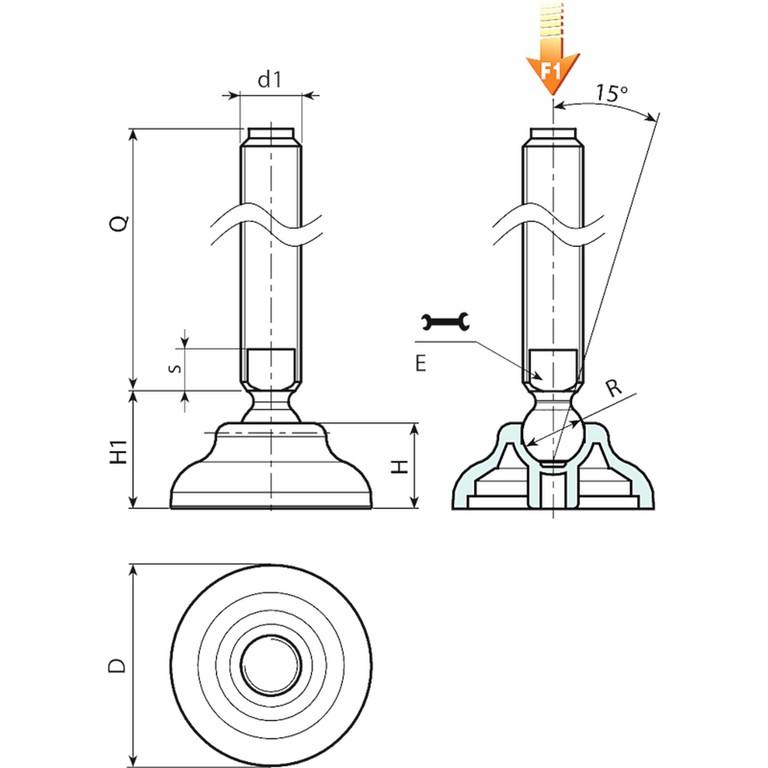

Версия P906: Опора со стержнем типа B (с фрезерованной лыской под ключ) и шаровой головкой 12,4
| Код | Арт. | D | H | H1 | E | s | R | d1 6g | Q | Вес (г) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P90660.0005 | P90660.TM16X7001 | 60 | 20 | 26 | 13 | 7 | 12.4 | M16 | 70 | 126 | 10 |
| P90660.0006 | P90660.TM16X9001 | 60 | 20 | 26 | 13 | 7 | 12.4 | M16 | 90 | 152 | 10 |
| P90660.0001 | P90660.TM16X11001 | 60 | 20 | 26 | 13 | 7 | 12.4 | M16 | 110 | 178 | 10 |
| P90660.0002 | P90660.TM16X13001 | 60 | 20 | 26 | 13 | 7 | 12.4 | M16 | 130 | 204 | 10 |
| P90660.0003 | P90660.TM16X15001 | 60 | 20 | 26 | 13 | 7 | 12.4 | M16 | 150 | 230 | 10 |
| P90660.0004 | P90660.TM16X17001 | 60 | 20 | 26 | 13 | 7 | 12.4 | M16 | 170 | 256 | 10 |
Внимание: Указанная предельная нагрузка F1 меньше разрушающей нагрузки на 30%, при статическом нагружении.
По запросу при минимальном заказе 100 штук длина штыря может изготавливаться под заказ.
