ОПОРА МАЛЕНЬКАЯ ИЗ ESD-МАТЕРИАЛА С ШАРНИРНЫМ СТЕРЖНЕМ ТИПА A ИЗ СТАЛИ И ШАРОВОЙ ГОЛОВКОЙ 12.4
16
P900ESD
Piedi in plastica - stelo snodato
Description
Примечания: Данное изделие изготовлено из материала с добавкой ESD-C (Electro Static Discharge – Conductive) в соответствии со стандартами EN IEC 61340-5-1. Изделие является токопроводящим и предотвращает образование электростатических разрядов, облегчая их отвод на землю. Обозначение ESD-C желтого цвета, нанесенное тампопечатью, помогает идентифицировать изделие. Изделие подходит для использования на линиях по производству электронного оборудования и во взрывоопасных средах.
Материалы:
Усиленный полиамид, с токопроводящими добавками (ESD-C)
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный (RAL 9011).
Вставки:
P900ESD:
Шарнирный резьбовой стержень (шаровая головка 12,4) с шестигранным основанием из оцинкованной стали (допуск резьбы 6g).
P900CINESD:
Шарнирный резьбовой стержень (шаровая головка 12,4) с шестигранным основанием из нержавеющей стали (AISI 303) (допуск резьбы 6g).
Специальные запросы:
По запросу, при наличии объемов, вставки могут изготавливаться длиной под заказ.

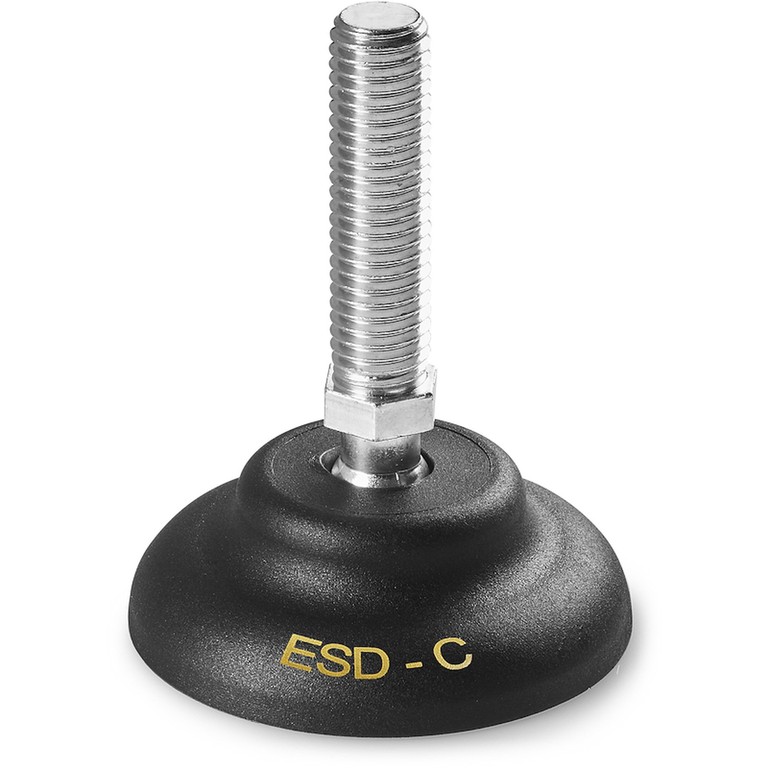

Версия P900ESD: Опора со стержнем типа A (с шестигранником) и шаровой головкой 12.4

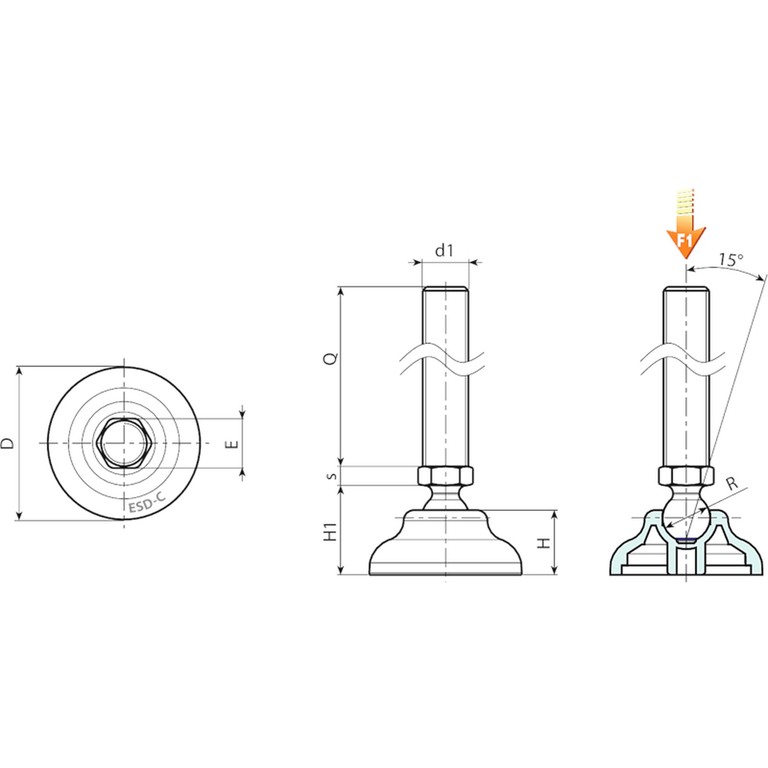

| Код | Арт. | D | H | H1 | E | s | R | d1 6g | Q | Вес (г) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P90040.0027 | P90040.TM08X4501ESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M8 | 45 | 40 | 10 |
| P90040.0028 | P90040.TM08X7001ESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M8 | 70 | 47 | 10 |
| P90040.0029 | P90040.TM10X4501ESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M10 | 45 | 48 | 10 |
| P90040.0030 | P90040.TM10X7001ESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M10 | 70 | 60 | 10 |
| P90040.0031 | P90040.TM10X10001ESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M10 | 100 | 75 | 10 |
| P90040.0032 | P90040.TM12X4501ESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M12 | 45 | 58 | 10 |
| P90040.0033 | P90040.TM12X7001ESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M12 | 70 | 75 | 10 |
| P90040.0034 | P90040.TM12X10001ESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M12 | 100 | 97 | 10 |
| P90050.0025 | P90050.TM08X4501ESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M8 | 45 | 46 | 10 |
| P90050.0026 | P90050.TM08X7001ESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M8 | 70 | 53 | 10 |
| P90050.0027 | P90050.TM10X4501ESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M10 | 45 | 54 | 10 |
| P90050.0028 | P90050.TM10X7001ESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M10 | 70 | 63 | 10 |
| P90050.0029 | P90050.TM10X10001ESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M10 | 100 | 77 | 10 |
| P90050.0030 | P90050.TM12X4501ESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M12 | 45 | 64 | 10 |
| P90050.0031 | P90050.TM12X7001ESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M12 | 70 | 78 | 10 |
| P90050.0032 | P90050.TM12X10001ESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M12 | 100 | 99 | 10 |
| P90060.0030 | P90060.TM08X4501ESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M8 | 45 | 58 | 10 |
| P90060.0031 | P90060.TM08X7001ESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M8 | 70 | 66 | 10 |
| P90060.0032 | P90060.TM10X4501ESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M10 | 45 | 68 | 10 |
| P90060.0033 | P90060.TM10X7001ESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M10 | 70 | 80 | 10 |
| P90060.0034 | P90060.TM10X10001ESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M10 | 100 | 95 | 10 |
| P90060.0035 | P90060.TM12X4501ESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M12 | 45 | 78 | 10 |
| P90060.0036 | P90060.TM12X7001ESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M12 | 70 | 96 | 10 |
| P90060.0037 | P90060.TM12X10001ESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M12 | 100 | 117 | 10 |
Внимание: Указанная предельная нагрузка F1 меньше разрушающей нагрузки на 30%, при статическом нагружении.
По запросу при минимальном заказе 100 штук длина штыря может изготавливаться под заказ.

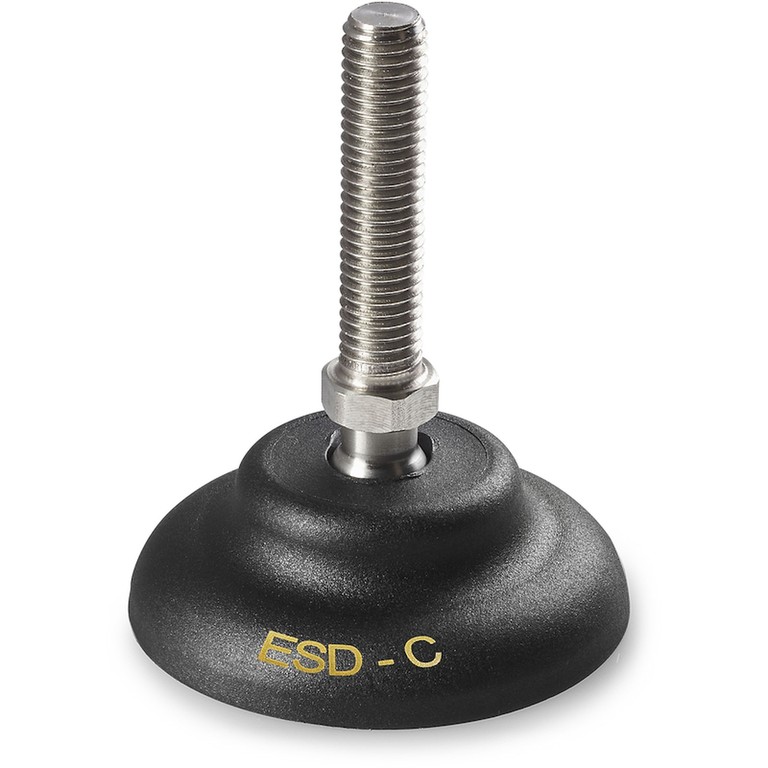

Версия P900CINESD: Опора со стержнем типа A (с шестигранником) и шаровой головкой 12,4 - из нержавеющей стали
| Код | Арт. | D | H | H1 | E | s | R | d1 6g | Q | Вес (г) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P90040.0035 | P90040.TM08X4501CINESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M8 | 45 | 40 | 10 |
| P90040.0036 | P90040.TM08X7001CINESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M8 | 70 | 47 | 10 |
| P90040.0037 | P90040.TM10X4501CINESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M10 | 45 | 48 | 10 |
| P90040.0038 | P90040.TM10X7001CINESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M10 | 70 | 60 | 10 |
| P90040.0039 | P90040.TM12X4501CINESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M12 | 45 | 58 | 10 |
| P90040.0040 | P90040.TM12X7001CINESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M12 | 70 | 75 | 10 |
| P90040.0041 | P90040.TM12X10001CINESD | 40 | 17 | 23 | 13 | 5 | 12.4 | M12 | 100 | 99 | 10 |
| P90050.0033 | P90050.TM08X4501CINESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M8 | 45 | 46 | 10 |
| P90050.0034 | P90050.TM08X7001CINESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M8 | 70 | 53 | 10 |
| P90050.0035 | P90050.TM10X4501CINESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M10 | 45 | 54 | 10 |
| P90050.0036 | P90050.TM10X7001CINESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M10 | 70 | 63 | 10 |
| P90050.0037 | P90050.TM12X4501CINESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M12 | 45 | 64 | 10 |
| P90050.0038 | P90050.TM12X7001CINESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M12 | 70 | 78 | 10 |
| P90050.0039 | P90050.TM12X10001CINESD | 50 | 18 | 24 | 13 | 5 | 12.4 | M12 | 100 | 102 | 10 |
| P90060.0038 | P90060.TM08X4501CINESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M8 | 45 | 58 | 10 |
| P90060.0039 | P90060.TM08X7001CINESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M8 | 70 | 66 | 10 |
| P90060.0040 | P90060.TM10X4501CINESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M10 | 45 | 68 | 10 |
| P90060.0041 | P90060.TM10X7001CINESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M10 | 70 | 80 | 10 |
| P90060.0042 | P90060.TM12X4501CINESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M12 | 45 | 78 | 10 |
| P90060.0043 | P90060.TM12X7001CINESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M12 | 70 | 96 | 10 |
| P90060.0044 | P90060.TM12X10001CINESD | 60 | 20 | 26 | 13 | 5 | 12.4 | M12 | 100 | 120 | 10 |
Внимание: Указанная предельная нагрузка F1 меньше разрушающей нагрузки на 30%, при статическом нагружении.
По запросу при минимальном заказе 100 штук длина штыря может изготавливаться под заказ.
