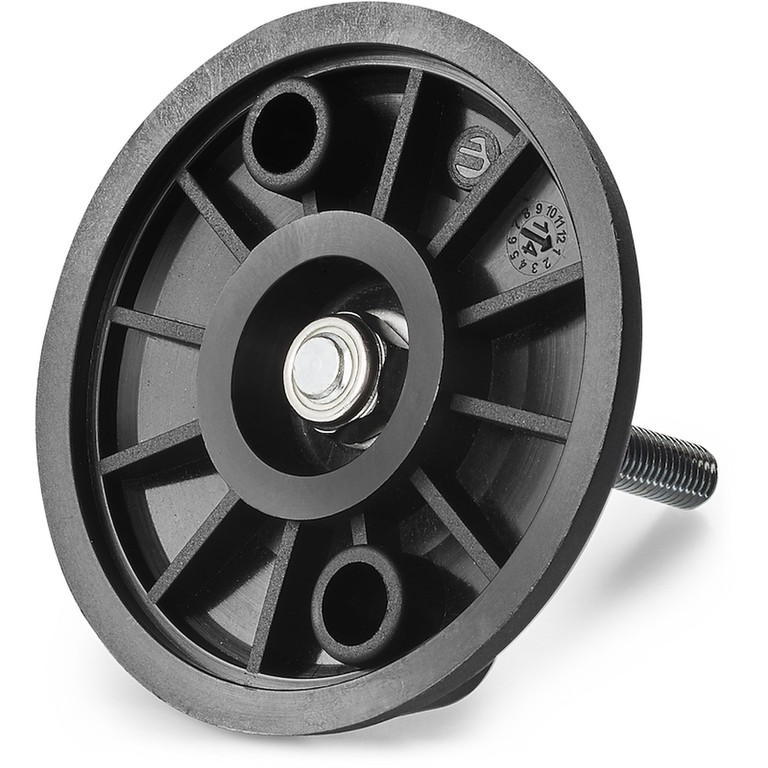

ОПОРА С ВРАЩАЮЩИМСЯ СТЕРЖНЕМ ДЛЯ КРЕПЛЕНИЯ К ПОЛУ

16

P800


Piedi con stelo girevole

    Материалы:

    Усиленный полиамид.

    Устойчивость к маслам и жирам.

    Поверхность:

    Сатинирован.

    Цвет:

    Черный (RAL 9011).

    Вставки:

    Резьбовой бесшарнирный вращающийся стержень из оцинкованной стали, крепление с помощью гайки.

    (1) Самостопорящаяся гайка из нержавеющей стали (AISI 304), низкая серия UNI 7474.

    (2) Шайба из нержавеющей стали (AISI 304).

    Крепление к полу:

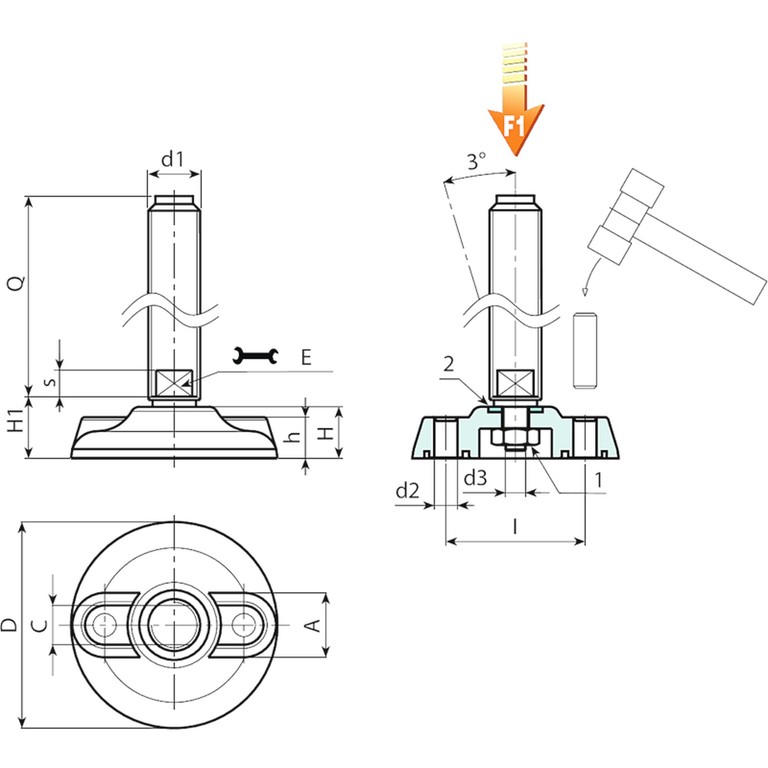

    Опора поставляется с закрытыми отверстиями для крепления к полу. Для открытия отверстий разорвите пластиковую мембрану (см. рисунок).

    Специальные запросы:

    По запросу, при наличии объемов, вставки могут изготавливаться длиной под заказ.

    По запросу, при наличии объемов, опора может изготавливаться оранжевого цвета (RAL 2004).

    Технический паспорт

    Версия P800: Опора с вращающимся стержнем, крепление с помощью гайки.

    Код Арт. D H I H1 h A s d2 d3 E d1 6g Q Вес (г) F1 (kN)
    P800080.0006 P800080.TM12X5001 80 20 54 32 16 18,5 8 9 M8 10 M12 50 130 13
    P800080.0007 P800080.TM12X9001 80 20 54 32 16 18,5 8 9 M8 10 M12 90 143 13
    P800080.0008 P800080.TM14X11001 80 20 54 32 16 18,5 8 9 M8 12 M14 110 181 13
    P800080.0016 P800080.TM16X15001 80 20 54 32 16 18,5 8 9 M8 13 M16 150 274 13
    P800105.0016 P800105.TM16X15001 105 22 74 36 18 22 10 11 M10 13 M16 150 324 15
    P800105.0025 P800105.TM20X15001 105 22 74 36 18 22 10 11 M10 17 M20 150 417 15
    P800105.0027 P800105.TM20X19001 105 22 74 36 18 22 10 11 M10 17 M20 190 500 15
    P800105.0031 P800105.TM24X15001 105 22 74 36 18 22 10 11 M10 19 M24 150 553 15
    P800105.0033 P800105.TM24X19001 105 22 74 36 18 22 10 11 M10 19 M24 190 673 15
    P800105.0037 P800105.TM30X15001 105 22 74 36 18 22 10 11 M10 24 M30 150 866 15
    P800105.0039 P800105.TM30X19001 105 22 74 36 18 22 10 11 M10 24 M30 190 1055 15
    P800130.0007 P800130.TM16X9001 130 24 99 36 20 21 10 13 M10 13 M16 90 243 17
    P800130.0004 P800130.TM16X15001 130 24 99 36 20 21 10 13 M10 13 M16 150 324 17
    P800130.0008 P800130.TM20X11001 130 24 99 36 20 21 10 13 M10 17 M20 110 404 17
    P800130.0010 P800130.TM20X15001 130 24 99 36 20 21 10 13 M10 17 M20 150 485 17
    P800130.0012 P800130.TM20X19001 130 24 99 36 20 21 10 13 M10 17 M20 190 565 17
    P800130.0016 P800130.TM24X15001 130 24 99 36 20 21 10 13 M10 19 M24 150 618 17
    P800130.0018 P800130.TM24X19001 130 24 99 36 20 21 10 13 M10 19 M24 190 738 17
    P800130.0022 P800130.TM30X15001 130 24 99 36 20 21 10 13 M10 24 M30 150 931 17
    P800130.0024 P800130.TM30X19001 130 24 99 36 20 21 10 13 M10 24 M30 190 1120 17
    По запросу при минимальном заказе 100 штук длина штыря может изготавливаться под заказ.
    Внимание: Указанная предельная нагрузка F1 меньше разрушающей нагрузки на 30%, при статическом нагружении.
