P700ESD
ОПОРА МАЛЕНЬКАЯ ДЛЯ БОКОВОГО КРЕПЛЕНИЯ ИЗ ESD-МАТЕРИАЛА С ШАРНИРНЫМ СТЕРЖНЕМ ТИПА A ИЗ СТАЛИ И ШАРОВОЙ ГОЛОВКОЙ 12.4
Опоры из пластика - с шарнирным стержнем
Альтернативные изделия
Примечания: Данное изделие изготовлено из материала с добавкой ESD-C (Electro Static Discharge – Conductive) в соответствии со стандартами EN IEC 61340-5-1. Изделие является токопроводящим и предотвращает образование электростатических разрядов, облегчая их отвод на землю. Обозначение ESD-C желтого цвета, нанесенное тампопечатью, помогает идентифицировать изделие. Изделие подходит для использования на линиях по производству электронного оборудования и во взрывоопасных средах.
Материалы:
Усиленный полиамид, с токопроводящими добавками (ESD-C)
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный(RAL 9011).
Вставки:
P700ESD:

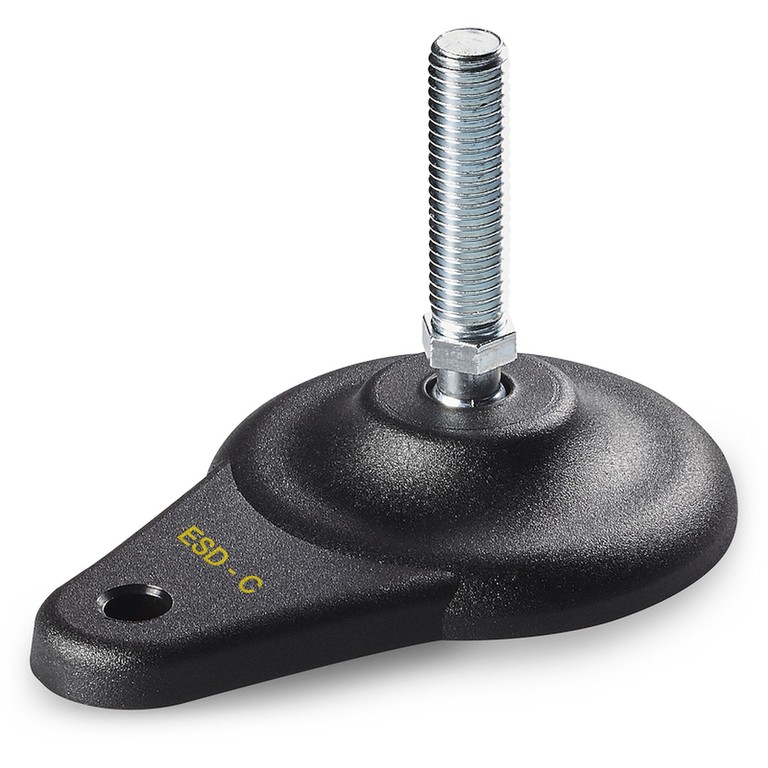

Шарнирный резьбовой стержень (шаровая головка 12,4) с шестигранным основанием из оцинкованной стали (допуск резьбы 6g).
P700CINESD:

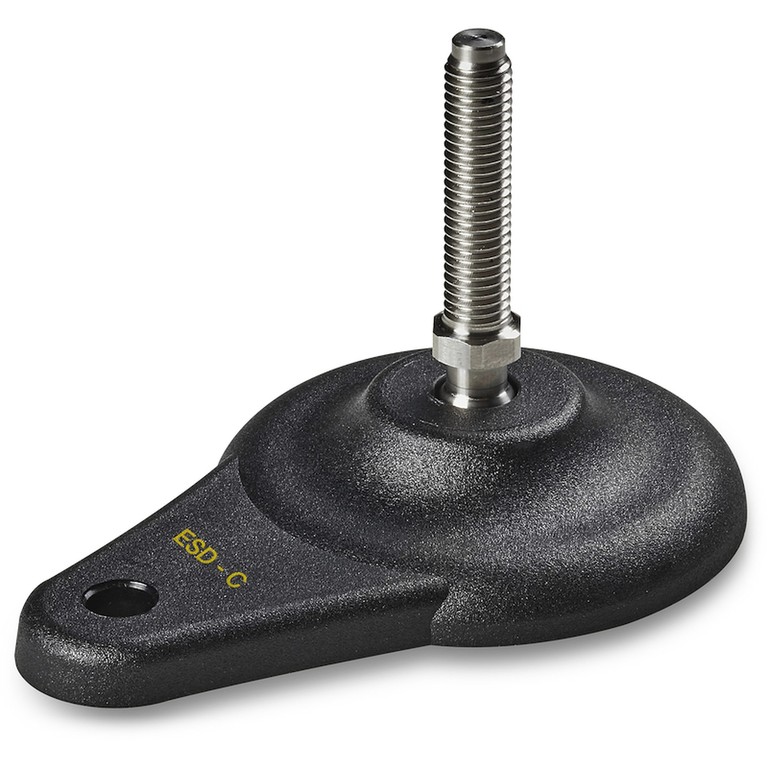

Шарнирный резьбовой стержень (шаровая головка 12,4) с шестигранным основанием из нержавеющей стали (AISI 303) (допуск резьбы 6g).
Специальные запросы:
По запросу, при наличии объемов, вставки могут изготавливаться длиной под заказ.
Версия P700ESD: Опора со стержнем типа A (с шестигранником) и шаровой головкой 12,4

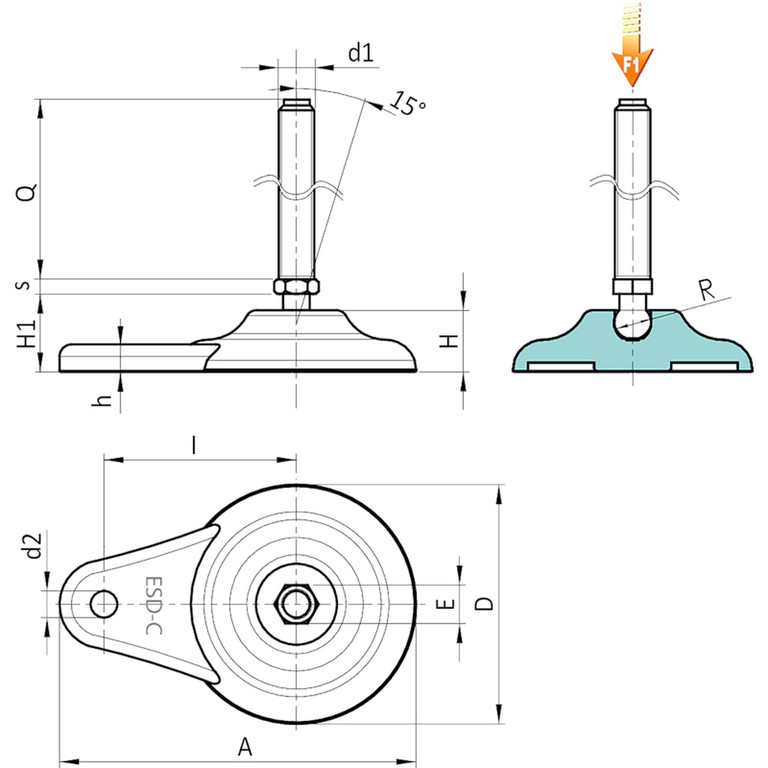

| Код | Арт. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Вес (г) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P700080.0015 | P700080.TM08X4501ESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M8 | 45 | 58 | 10 |
| P700080.0016 | P700080.TM08X7001ESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M8 | 70 | 65 | 10 |
| P700080.0017 | P700080.TM10X4501ESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M10 | 45 | 83 | 10 |
| P700080.0018 | P700080.TM10X7001ESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M10 | 70 | 95 | 10 |
| P700080.0019 | P700080.TM10X10001ESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M10 | 100 | 132 | 10 |
| P700080.0020 | P700080.TM12X4501ESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M12 | 45 | 93 | 10 |
| P700080.0021 | P700080.TM12X7001ESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M12 | 70 | 110 | 10 |
| P700080.0022 | P700080.TM12X10001ESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M12 | 100 | 154 | 10 |
Версия P700CINESD: Опора со стержнем типа A (с шестигранником) и шаровой головкой 12,4 - из нержавеющей стали
| Код | Арт. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Вес (г) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P700080.0023 | P700080.TM08X4501CINESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M8 | 45 | 58 | 10 |
| P700080.0024 | P700080.TM08X7001CINESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M8 | 70 | 65 | 10 |
| P700080.0025 | P700080.TM10X4501CINESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M10 | 45 | 83 | 10 |
| P700080.0026 | P700080.TM10X7001CINESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M10 | 70 | 95 | 10 |
| P700080.0027 | P700080.TM10X10001CINESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M10 | 100 | 132 | 10 |
| P700080.0028 | P700080.TM12X4501CINESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M12 | 45 | 93 | 10 |
| P700080.0029 | P700080.TM12X7001CINESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M12 | 70 | 110 | 10 |
| P700080.0030 | P700080.TM12X10001CINESD | 80 | 20 | 65 | 26 | 9 | 120 | 13 | 5 | 9 | 12.5 | M12 | 100 | 154 | 10 |
