ОПОРА ДЛЯ БОКОВОГО КРЕПЛЕНИЯ К ПОЛУ С ШАРНИРНЫМ СТЕРЖНЕМ ТИПА A ИЗ СТАЛИ И ШАРОВОЙ ГОЛОВКОЙ 12,4

16

P700


Piedi plastica con fissaggio laterale-stelo snodato

    Материалы:

    Усиленный полиамид.

    Устойчивость к маслам и жирам.

    Поверхность:

    Сатинирован.

    Цвет:

    Черный (RAL 9011).

    Вставки:

    P700:

    Шарнирный резьбовой стержень (шаровая головка 12,4) с шестигранным основанием из оцинкованной стали (допуск резьбы 6g).

    P700CIN:

    Шарнирный резьбовой стержень (шаровая головка 12,4) с шестигранным основанием из нержавеющей стали (AISI 303) (допуск резьбы 6g).

    Крепление к полу:

    Сквозное пластмассовое отверстие полученное при штамповании.

    Специальные запросы:

    По запросу, при наличии объемов, вставки могут изготавливаться длиной под заказ.

    По запросу, при наличии объемов, опора может изготавливаться оранжевого цвета (RAL 2004).

    Технический паспорт

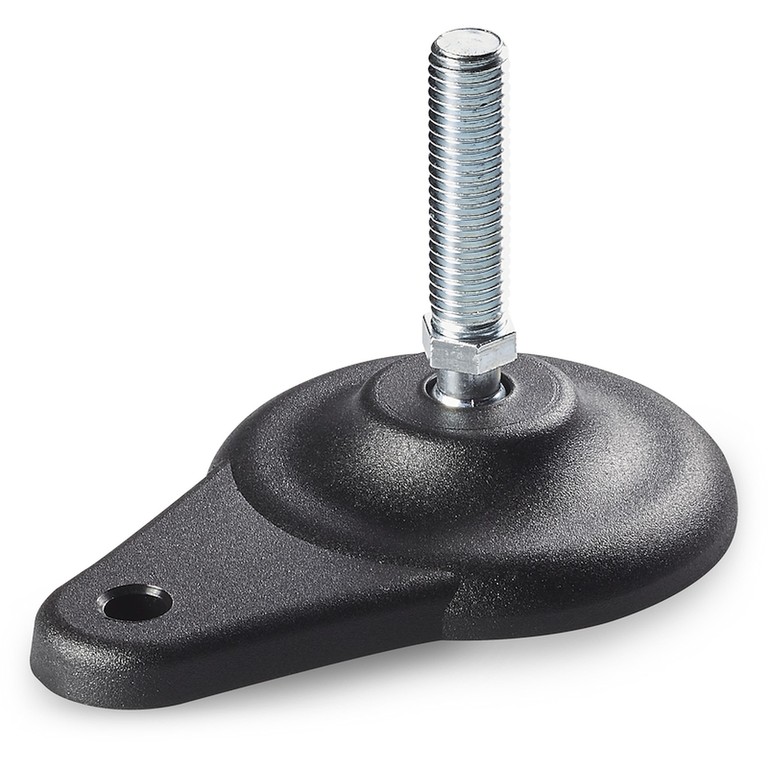

    Версия P700: Опора с боковым креплением, со стержнем типа A (с шестигранником) и шаровой головкой 12,5

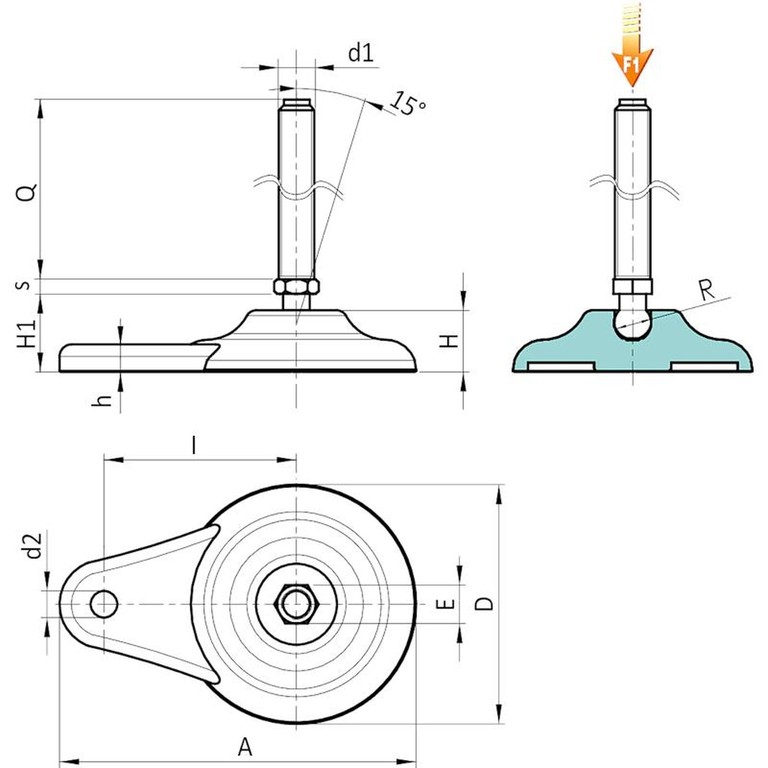

    Код Арт. D H I H1 h A E s d2 R d1 Q Вес (г) F1 (kN)
    P700080.0014 P700080.TM08X4501 80 20 65 26 9 120 13 5 9 12.5 M8 45 58 10
    P700080.0001 P700080.TM08X07001 80 20 65 26 9 120 13 5 9 12.5 M8 70 65 10
    P700080.0002 P700080.TM10X04501 80 20 65 26 9 120 13 5 9 12.5 M10 45 83 10
    P700080.0004 P700080.TM10X07001 80 20 65 26 9 120 13 5 9 12.5 M10 70 95 10
    P700080.0006 P700080.TM10X10001 80 20 65 26 9 120 13 5 9 12.5 M10 100 132 10
    P700080.0008 P700080.TM12X04501 80 20 65 26 9 120 13 5 9 12.5 M12 45 93 10
    P700080.0010 P700080.TM12X07001 80 20 65 26 9 120 13 5 9 12.5 M12 70 110 10
    P700080.0012 P700080.TM12X10001 80 20 65 26 9 120 13 5 9 12.5 M12 100 154 10
    Внимание: Указанная предельная нагрузка F1 меньше разрушающей нагрузки на 30%, при статическом нагружении.
    По запросу при минимальном заказе 100 штук длина штыря может изготавливаться под заказ.

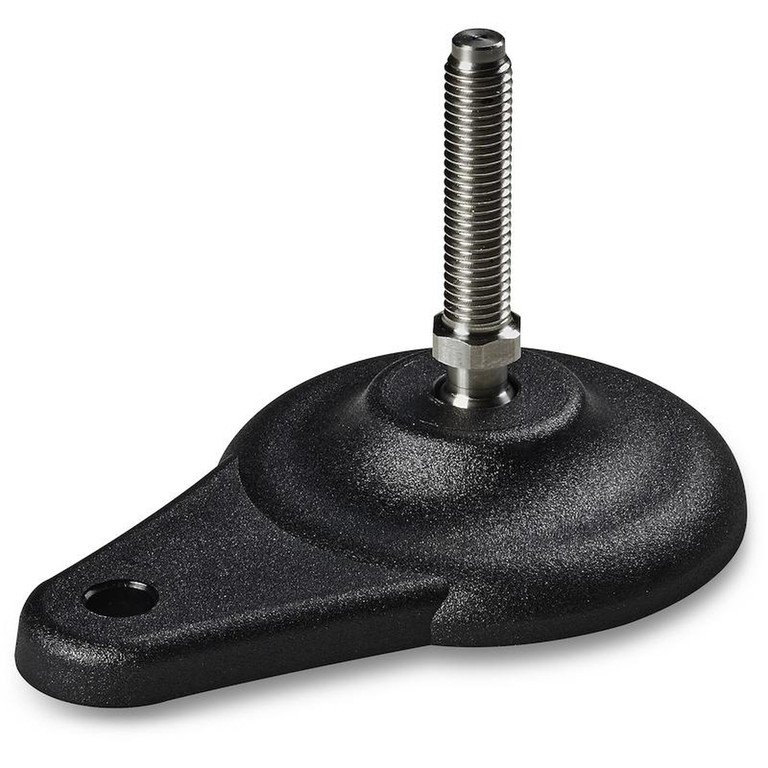

    Версия P700CIN: Опора с боковым креплением, со стержнем типа A - из нержавеющей стали - с шестигранником и шаровой головкой 12,5

    Код Арт. D H I H1 h A E s d2 R d1 Q Вес (г) F1 (kN)
    P700080.0031 P700080.TM08X4501CIN 80 20 65 26 9 120 13 5 9 12.5 M8 45 58 10
    - P700080.TM08X07001CIN 80 20 65 26 9 120 13 5 9 12.5 M8 70 65 10
    P700080.0003 P700080.TM10X04501CIN 80 20 65 26 9 120 13 5 9 12.5 M10 45 83 10
    P700080.0005 P700080.TM10X07001CIN 80 20 65 26 9 120 13 5 9 12.5 M10 70 95 10
    P700080.0007 P700080.TM10X10001CIN 80 20 65 26 9 120 13 5 9 12.5 M10 100 132 10
    P700080.0009 P700080.TM12X04501CIN 80 20 65 26 9 120 13 5 9 12.5 M12 45 93 10
    P700080.0011 P700080.TM12X07001CIN 80 20 65 26 9 120 13 5 9 12.5 M12 70 110 10
    P700080.0013 P700080.TM12X10001CIN 80 20 65 26 9 120 13 5 9 12.5 M12 100 154 10
    Внимание: Указанная предельная нагрузка F1 меньше разрушающей нагрузки на 30%, при статическом нагружении.
    По запросу при минимальном заказе 100 штук длина штыря может изготавливаться под заказ.
