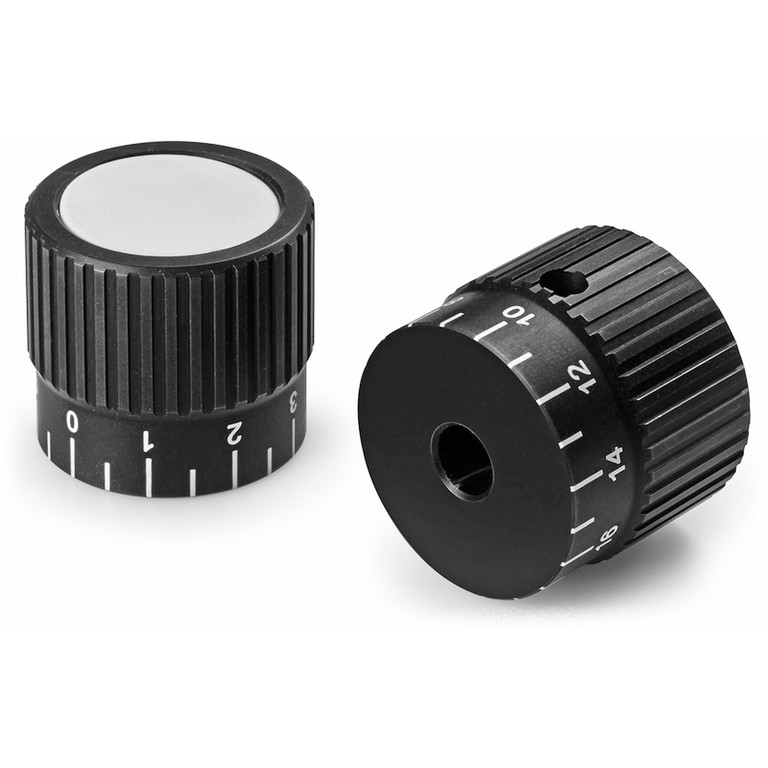

РУЧКА УПРАВЛЕНИЯ РИФЛЕНАЯ АЛЮМИНИЕВАЯ СО ШКАЛОЙ
14
W995
Metalline Pomelli
Материалы:
Алюминий (сплав AL 6060).
Поверхность:
Выточен. с низкой шероховатостью.
Цвет:
Черн. анодирован.
Пробка:
Центральная пробка из серого полиамида (RAL 7035 код 13).
Установочный винт:
Установочный винт M05x6 из нержавеющей стали (AISI 304) с засверленным концом (DIN 916).
Отверстие:
Гладкое сквозное отверстие с допуском H7.
Шкала:
Шкала выгравирована на гладкой части ручки. Натуральный алюминиевый цвет.
Z1= Шкала 0-10 с 20 делениями.
Z1= Шкала 0-20 с 20 делениями.
Специальные Запросы:
По запросу, при наличии объемов, ручки могут изготавливаться с отверстием d1 согласно чертежа.

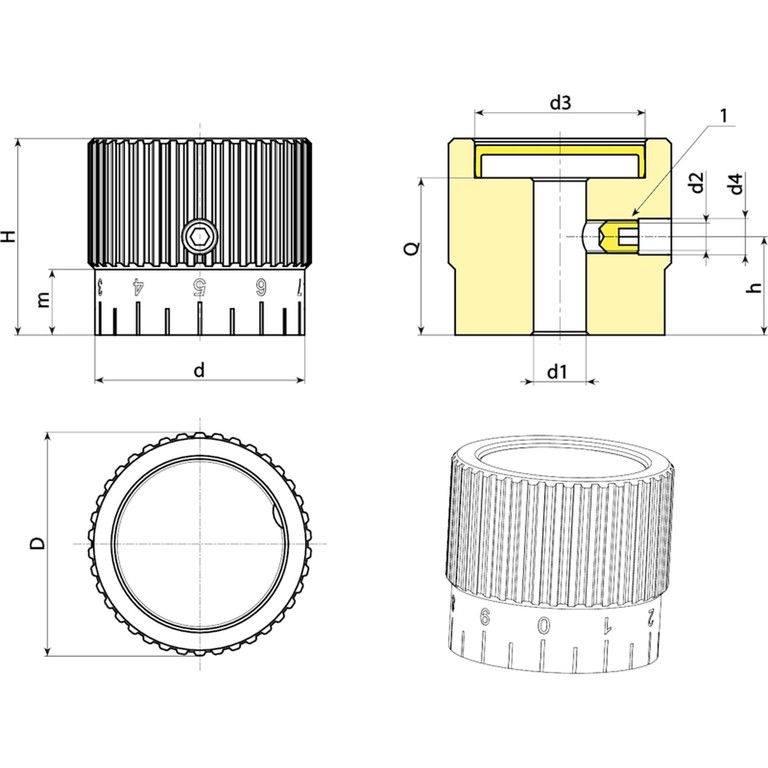

| Код | Арт. | D | d | H | m | h | d2 | d3 | d4 | d1 H7 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W99534.0004 | W99534.AD0813Z1 | 34 | 32 | 30 | 10 | 15 | M5 | 26 | 5.5 | 8 | 24 | 100 |
Внимание: При минимальном заказе 50 штук диаметр d1 может изготавливаться под заказ (допуск отверстия H7).
