РУЧКА УПРАВЛЕНИЯ РИФЛЕНАЯ С ВТУЛКОЙ С ГЛАДКИМ ОТВЕРСТИЕМ
N246
Manicotti zigrinati
Description
Manicotto dalla amplia zigrinatura adatto ad essere impugnato a mano piena, per spostare, comandare e regolari assi di macchinari con precisione. La larga zigrinatura permette una ottima impugnabilità sia con guanto che senza. Avvolgendo tutto il palmo della mano se necessita imprimere forza, oppure solo con le dita per spostamenti piccoli e precisi. Predisposto per essere collegato, con tre viti, al suo naturale accessorio come la flangia numerata (NFLAN). Tale flangia può essere nera o grigia e ha diverse gradazioni di numerazione oppure un solo una tacca di riferimento. Progettati per sostiuire quelli più costosi in metallo ed alluminio. Il foro dell’inserto ha un piccolo diametro pilota, ma BOTECO è in grado, anche su piccoli lotti , di personalizzare tale foro e adeguarlo alle esigenze del cliente. A chiusura di tale foro troviamo un comodo tappo asportabile, disponibile di diversi colori e facile da personalizzare mediante tampografia. Prodotto adatto per macchine utensili manuali, trapani, foratrici, macchine per imballaggio, seghe e seghetti, macchine per confezionamento, attrezzature alimentari. Il manicotto zigrinato N246 è fatto con materiali a base di poliammide rinforzata con additivi stabilizzanti, per garantire una ottima planarità e circolarità. Questo modello è una versione base, ma può essere richiesto in diverse varianti come il manicotto con blocco, il manicotto a scatto , manicotto a variazione continua, ecc.).
Материалы:
Усиленный полиамид.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный (RAL 9011).
Пробка:
Центральная пробка из серого полиамида (RAL 7035).
Вставки:
Втулка с гладким сквозным отверстием из оцинкованной стали (допуск отверстия H10).
Примечания:
(*) Боковое крепление фланца NFLAN (по запросу).
Специальные запросы:
По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.
По запросу, при наличии объемов, вставки могут изготавливаться из другого материала/с другим покрытием.
По запросу, при наличии объемов, изделия могут изготавливаться другого цвета (внимание: ограниченная гамма цветов), согласно таблице цветов на.
Video:

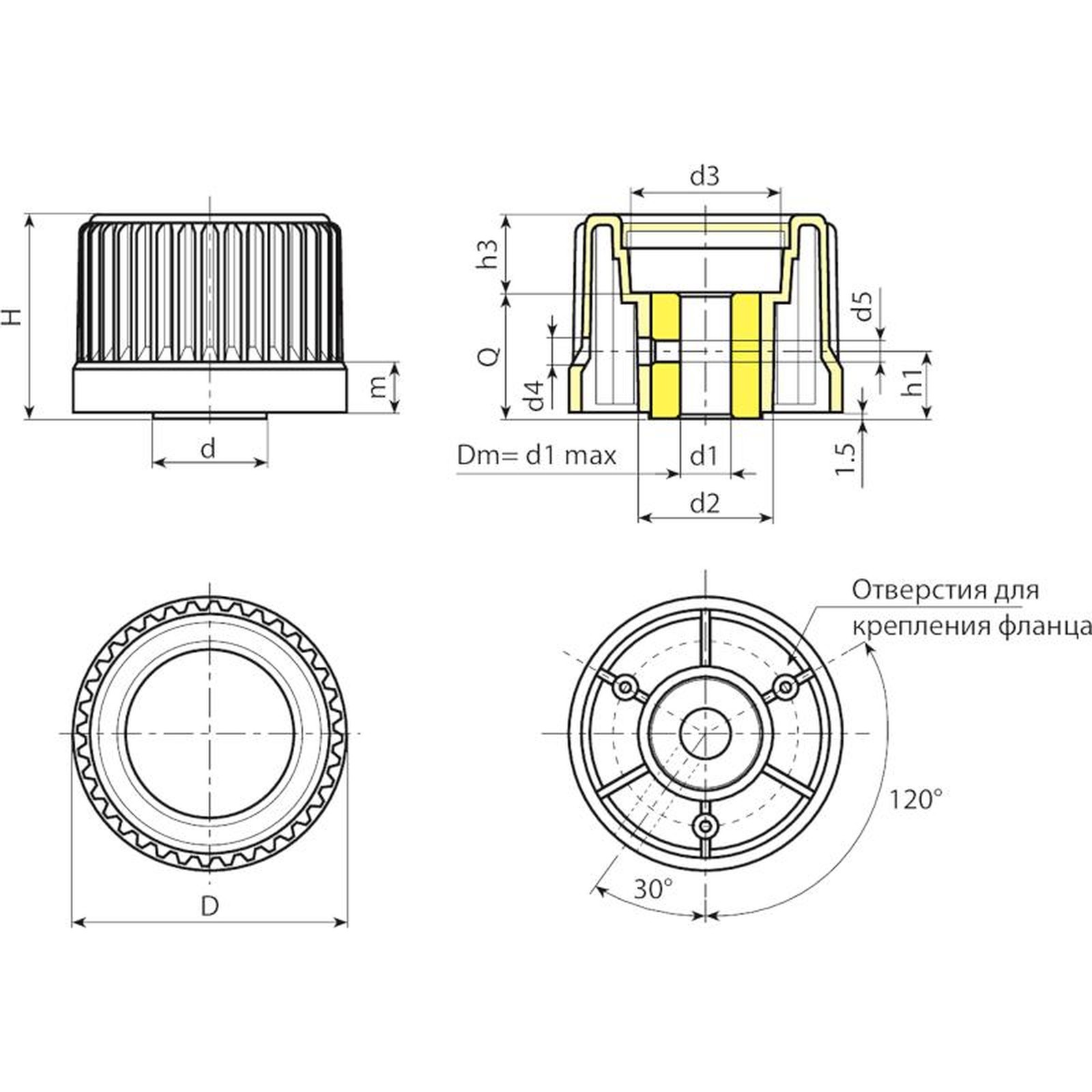

Код | Арт. | D | H | m | d | d2 | d3 | d4 | d5 | h1 | h3 | Dm | d1 H10 | Q | Вес (г) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
N24630.0001 | N24630.TD060113(*) | 30 | 31,5 | 11,5 | 20 | - | 18 | 4,5 | M4 | 16 | 5,5 | 12 | 6 | 26 | 74 |
N24630.0005 | N24630.TD080113(*) | 30 | 31,5 | 11,5 | 20 | - | 18 | 5,5 | M5 | 16 | 5,5 | 12 | 8 | 26 | 70 |
N24643.0004 | N24643.TD080113 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 5,5 | M5 | 16 | 13,5 | 12 | 8 | 24 | 89 |
N24654.0001 | N24654.TD080113 | 54 | 43,5 | 12 | 26 | 32 | 31 | 5,5 | M5 | 16 | 13,5 | 14 | 8 | 30 | 180 |
N24654.0005 | N24654.TD120113 | 54 | 43,5 | 12 | 26 | 32 | 31 | 6,5 | M6 | 16 | 13,5 | 14 | 12 | 30 | 140 |
N24665.0001 | N24665.TD080113 | 65 | 48,5 | 12 | 27 | 32 | 36 | 5,5 | M5 | 16 | 18,5 | 16 | 8 | 30 | 180 |
N24665.0007 | N24665.TD120113 | 65 | 48,5 | 12 | 27 | 32 | 36 | 6,5 | M6 | 16 | 18,5 | 16 | 12 | 30 | 165 |
N24665.0009 | N24665.TD140113 | 65 | 48,5 | 12 | 27 | 32 | 36 | 6,5 | M6 | 16 | 18,5 | 16 | 14 | 30 | 156 |
N24678.0002 | N24678.TD080113 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 6,5 | M6 | 18 | 23,5 | 18 | 8 | 32 | 260 |
