РУКОЯТКА ВРАЩАЮЩАЯСЯ СКЛАДНАЯ
13
M136
Manici pieghevoli
Материалы:
Усиленный полиамид.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный (RAL 9011).
Вставки:
M136

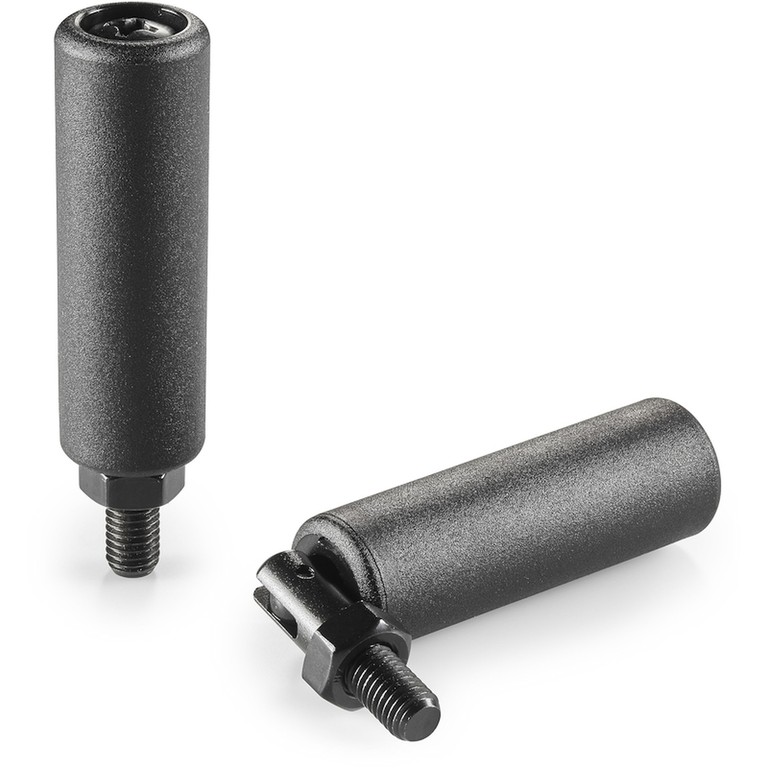

1) Вращающийся складной резьбовой штырь из вороненой стали, головка с крестообразным шлицем.
(2) Резьбовая гайка из вороненой стали DIN 934.
(3) Пружина из оцинкованной стали.
M136 CIN

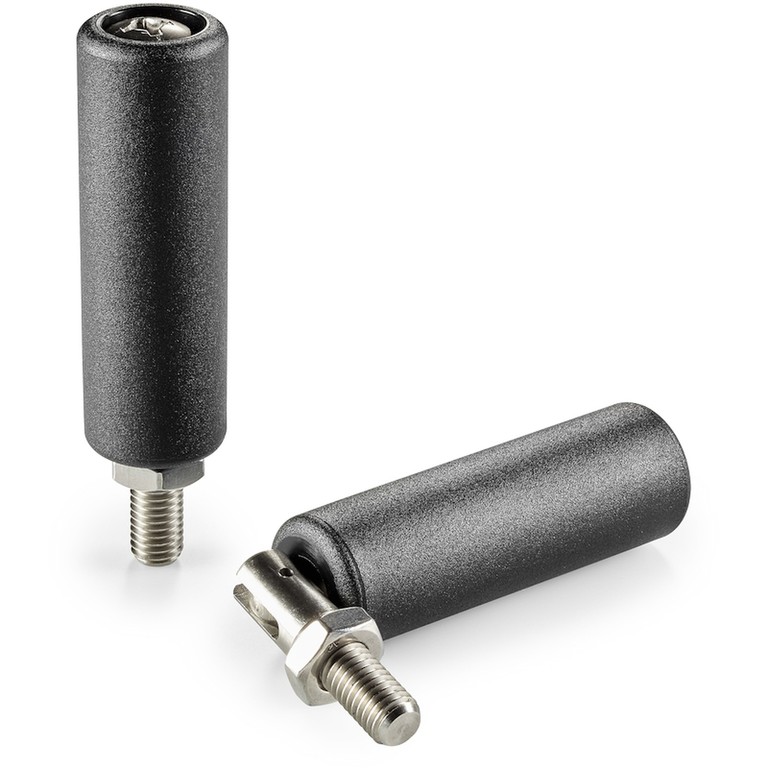

(1) Вращающийся складной резьбовой штырь из нержавеющей стали (AISI 303), головка с крестообразным шлицем.
(2) Резьбовая гайка из нержавеющей стали (AISI 304) DIN 934.
(3) Пружина из нержавеющей стали (AISI 302).
Специальные запросы:
По запросу, при наличии объемов, возможна поставка оцинкованных вставок (добавить CVZ в конце кода вороненого исполнения).
По запросу, при наличии объемов, изделия могут изготавливаться другого цвета, согласно таблице цветов на.
Версия M136: версия из вороненой стали.

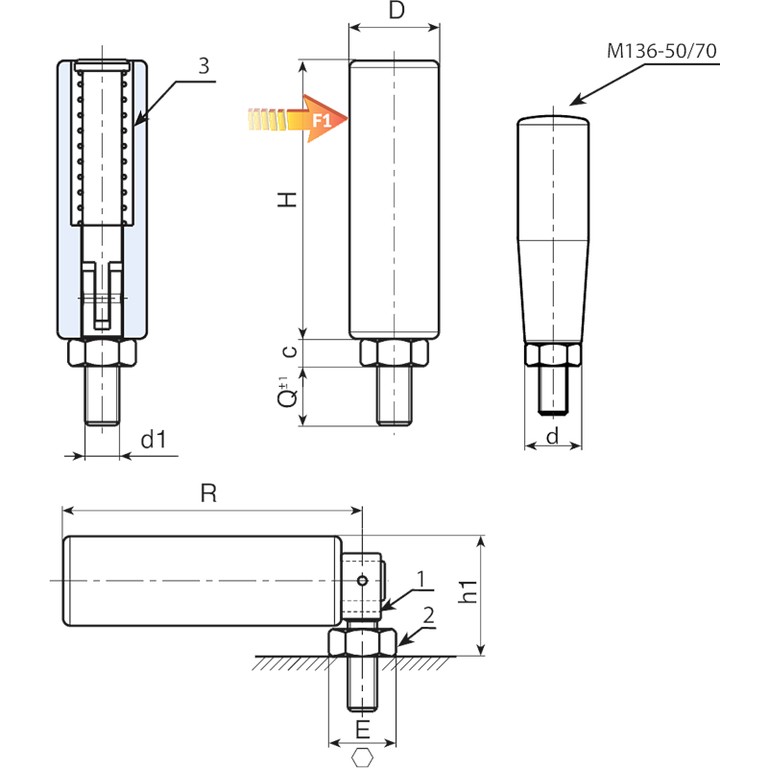

| Код | арт. | H | D | d | E | R | c | h1 | d1 6g | Q | Вес (г) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M13650.0001 | M13650.TM06X0901 | 49,5 | 20 | 15 | 10 | 53 | 5 | 24,5 | M6 | 9 | 39 | 270 |
| M13670.0001 | M13670.TM08X1001 | 69 | 23,5 | 20 | 13 | 73 | 6,5 | 28,5 | M8 | 10 | 71 | 840 |
| M13682.0002 | M13682.TM10X1501 | 81 | 26 | - | 17 | 87 | 8 | 35 | M10 | 15 | 152 | 1700 |
| M13690.0001 | M13690.TM10X1501 | 90 | 26 | - | 17 | 96 | 8 | 35 | M10 | 15 | 160 | 2700 |
Версия M136CIN: версия из нержавеющей стали (AISI 303).
| Код | арт. | H | D | d | E | R | c | h1 | d1 6g | Q | Вес (г) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M13650.0002 | M13650.TM06X0901CIN | 49,5 | 20 | 15 | 10 | 53 | 5 | 24,5 | M6 | 9 | 39 | 270 |
| M13670.0002 | M13670.TM08X1001CIN | 69 | 23,5 | 20 | 13 | 73 | 6,5 | 28,5 | M8 | 10 | 71 | 840 |
| M13682.0003 | M13682.TM10X1501CIN | 81 | 26 | - | 17 | 87 | 8 | 35 | M10 | 15 | 152 | 1700 |
| M13690.0002 | M13690.TM10X1501CIN | 90 | 26 | - | 17 | 96 | 8 | 35 | M10 | 15 | 160 | 2700 |
