РУЧКА УПРАВЛЕНИЯ РИФЛЕНАЯ ДЛЯ ИНДИКАТОРА K650-50

11

K960


Pomelli con sede per indicatore gravitazionale

Материалы:

Усиленный полиамид. Устойчивость к маслам и жирам.

Поверхность:

Сатинирован.

Цвет:

Черный (RAL 9011).

Устанавливаемый индикатор:

Гравитационный индикатор, модель K650050. Индикатор используется только в вертикальном положении (горизонтальная ось машины). Индикатор приобретается отдельно. Для более подробной информации см. артикул K650.

Вставка:

Втулка с гладким сквозным отверстием из оцинкованной стали (допуск отверстия H10).

Крепление:

Ручка крепится к валу посредством радиального резьбового отверстия (d4) (установочный винт не входит в комплект поставки).

Крепление индикатора:

Индикатор крепится с помощью резьбового установочного винта M4 (не входит в комплект поставки), который вставляется в отверстие d6.

Специальные Запросы:

По запросу при минимальном заказе 50 штук вставки могут поставляться с отверстием d1 с допуском H7 и вороненой отделкой.

По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.

По запросу, при наличии объемов, вставки могут изготавливаться из другого материала.

По запросу возможна поставка ручки с серым фланцем. Код изделия будет: K96178.TD080116.

Технический паспорт

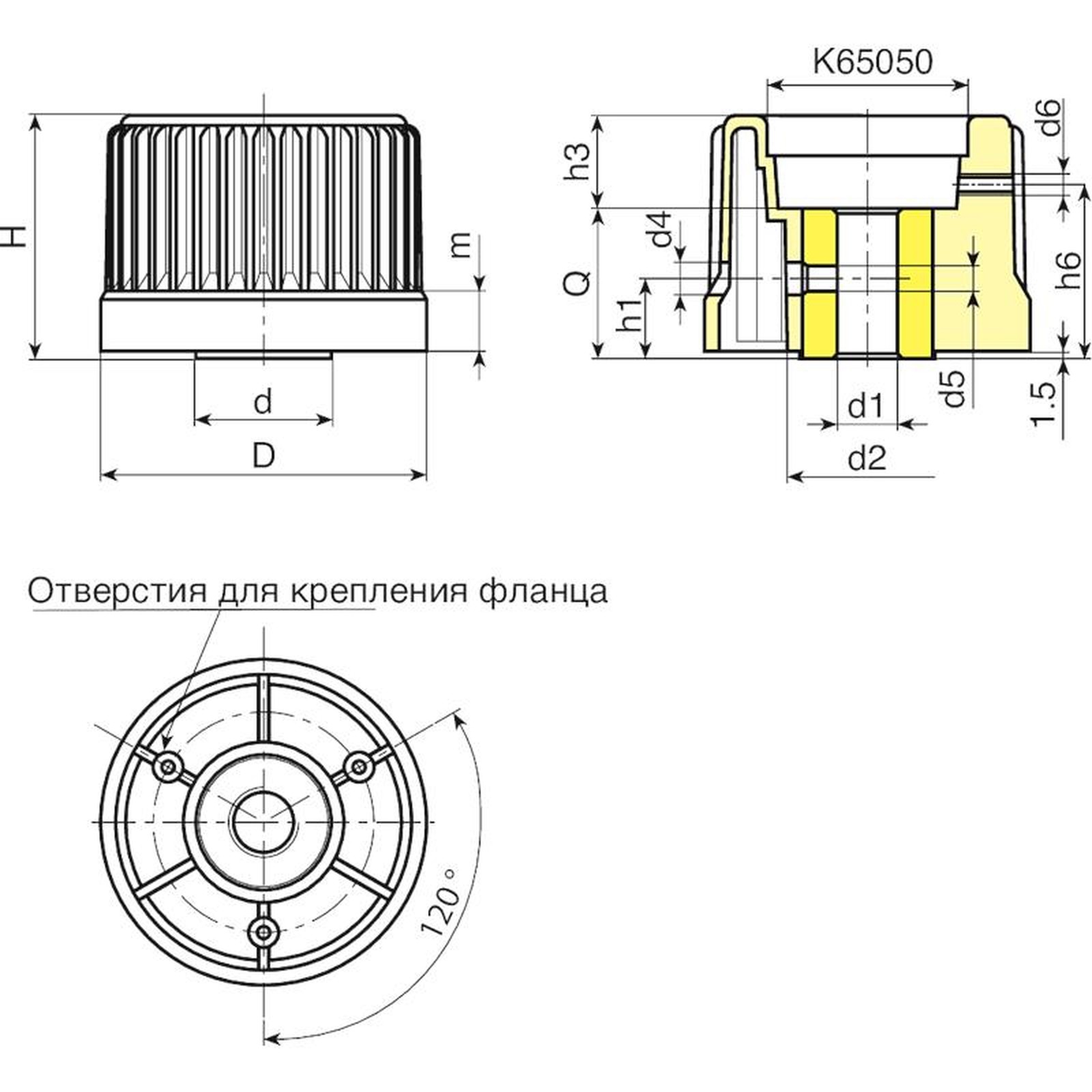

Код арт. D H m d d2 d4 d5 d6 h1 h3 h6 Dm d1 H10 Q Вес (г)
K96078.0002 K96078.TD0801 78 56 15 31 36 6.5 M6 M4 18 24 38.5 18 8 32 230
Внимание: При минимальном заказе 50 штук диаметр d1 может изготавливаться под заказ (допуск оцинкованного отверстия – H10, вороненого – H7).
Dm = Восстановительный максимальный диаметр, который можно получить (расширение).
