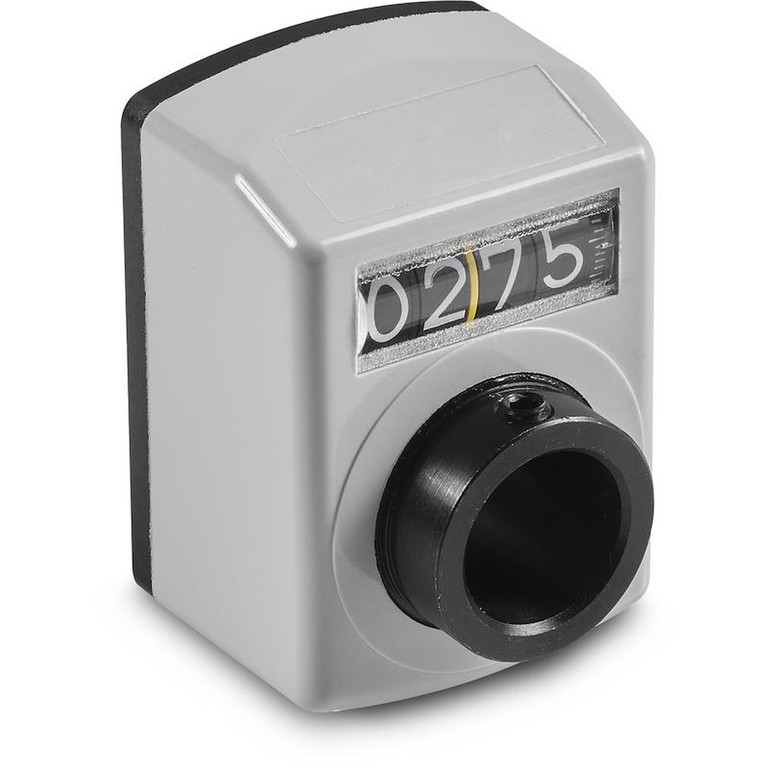

ИНДИКАТОР ПОЛОЖЕНИЯ ЧЕТЫРЕХРАЗРЯДНЫЙ
K610
Blocchetti numeratori ed accessori
Материалы:
(1-2) Корпус индикатора:
Полиамид, армированный стекловолокном. Устойчивость к маслам и жирам.
(3) Установочный винт:
K610: Сталь C45

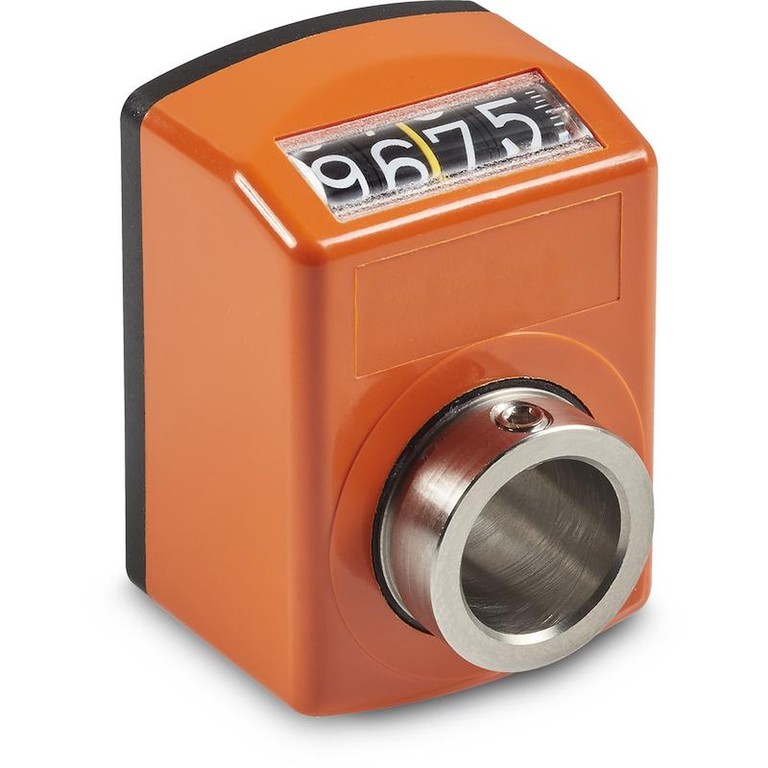

K610CIN: Нержавеющая сталь (AISI 304).
(4) Втулка соединения с валом:
K610: Автоматная сталь.
K610CIN: Нержавеющая сталь (AISI 303).
(5) Окно:
Полиметилметакрилат (PММА).
(6) Барабаны с цифрами:
Полиамид.
Поверхность:
(1-2-6) Liscia
(4) Гладк. выточен., тонкая отделка поверхности.
(5) Гладк. с эффектом легкого считывания.
Цвет:
(1) Крышка корпуса:
Черный (RAL 9011 код 01)
(2) Корпус:
K610: Черный (RAL 9011 код 01).
K612: Оранж. (RAL 2004 код 02).
K613: Сер. (РАЛ 7035 код. 13).
(3) Установочный винт:
K610: Воронен.
K610CIN: Натуральн.
(4) Втулка соединения
K610: Воронен.
K610CIN: Натуральн.
(5) Окно:
Прозрачный.
(6) Барабаны с цифрами:
Черный барабан с белыми цифрами.
Цифры барабанов:
Tampografati di bianco. altezza carattere circa 4 mm.
Передаточное число (GR):
Передаточное число определяет, какое число покажет индикатор после полного оборота (360°). Например, при передаточном числе 15 после одного оборота окно покажет число 015. Положение десятичного значения поможет уменьшить показание измерения; если выбрать десятичное число, то 015 становится 01,5.
Положение дисплея / монтажа (PL):
Индикатор может быть установлен в четырех разных положениях. Выберите наиболее подходящее для вашего случая:

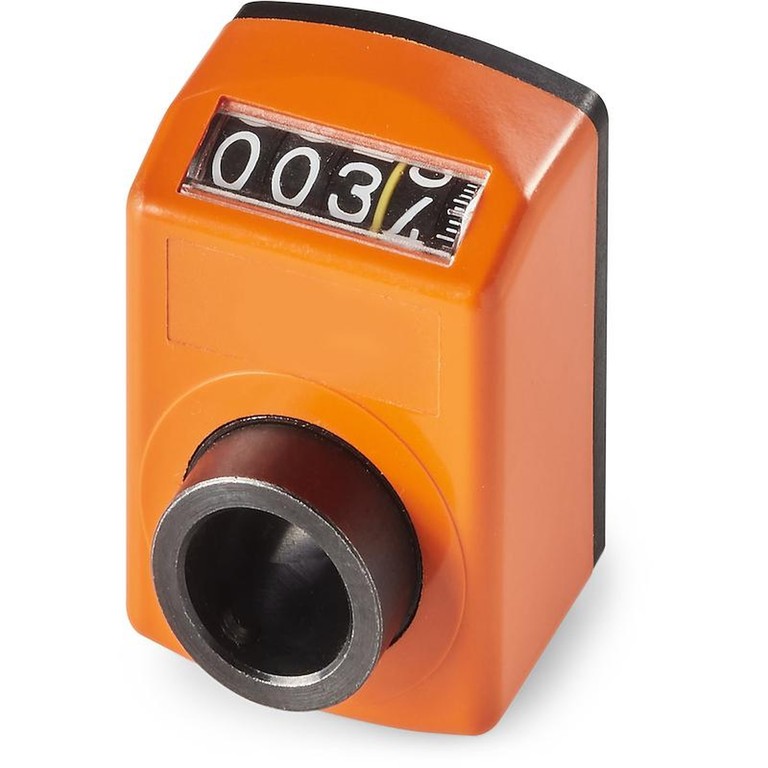

P1 = Вертикальное с цифрами в верхней стенке,

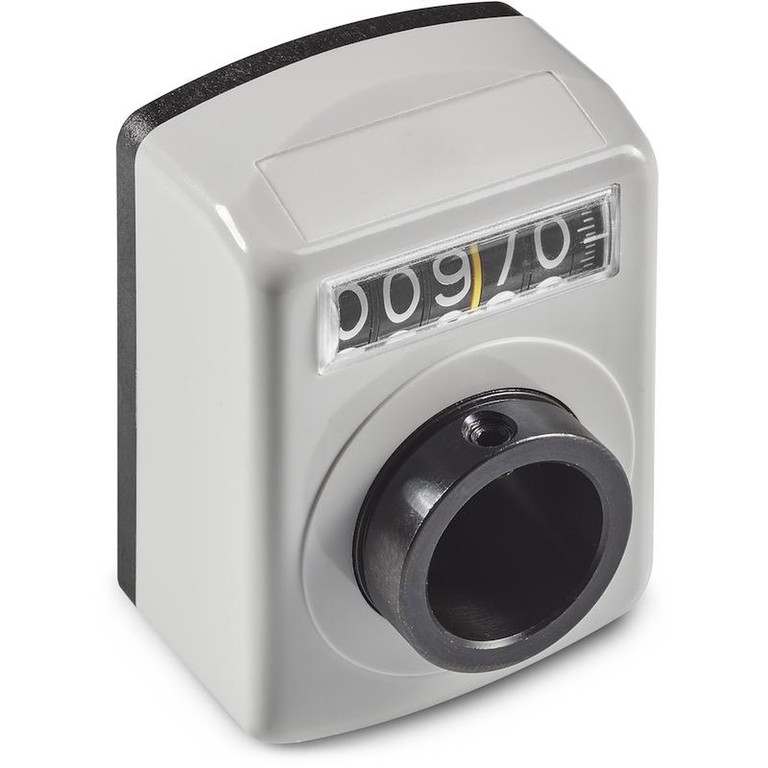

P2 = Verticale con numeri in parete verticale,
P3 = Orizzontale con numeri in parete inclinata,

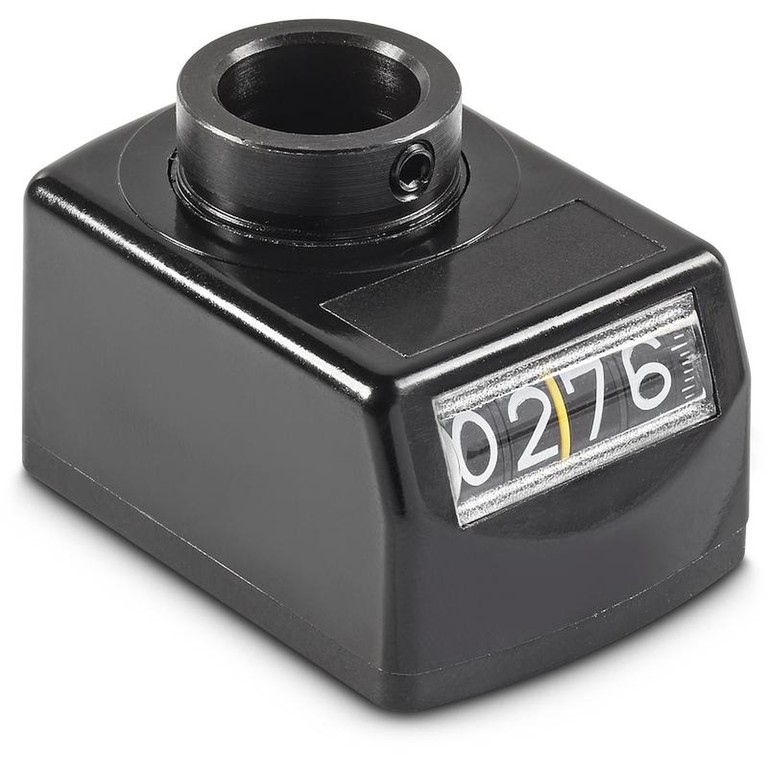

P4 = Горизонтальное с цифрами на вертикальной стенке.
Направление вращения (SR):
O= увеличение значений при вращении по часовой стрелке
A= увеличение значений при вращении против часовой стрелки
Десятичный разделитель (PD):
Индикатор положения может иметь десятичный разделитель. В этом случае при трех цифрах возможен следующий формат индикации:
PD = 0 - нет десятичного разделителя (0000)
PD = 1 - указывается одна цифра после десятичного разделителя (000.0)
PD = 2 - указываются две цифры после десятичного разделителя (00.00)
PD = 3 - указываются три цифры после десятичного разделителя (0.000)
Прокладка основания корпуса:

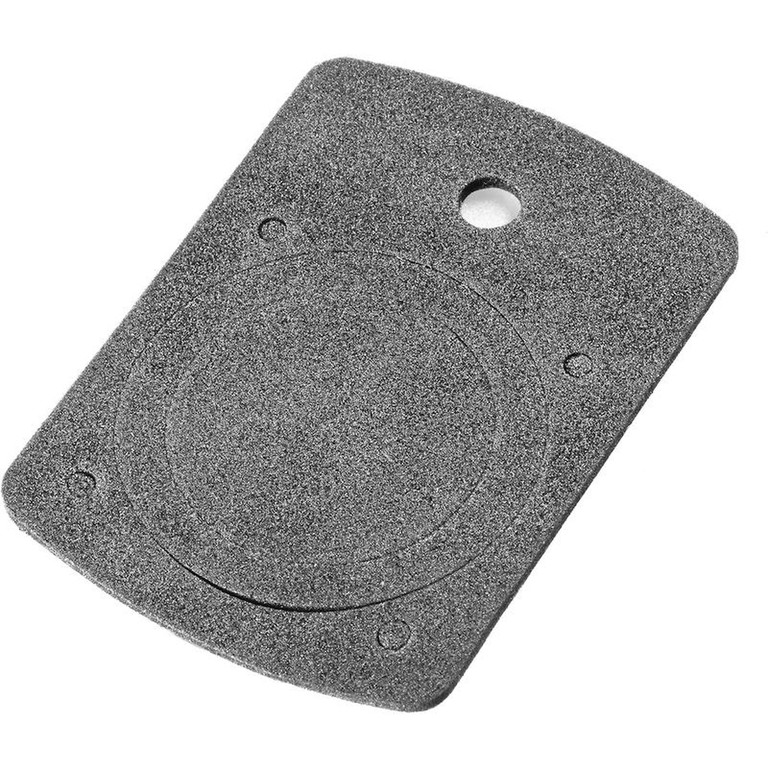

Каждый индикатор комплектуется прокладкой основания корпуса из черного пенополиуретана. При заказе дополнительных артикулов указывается код K607047.
Специальные запросы:

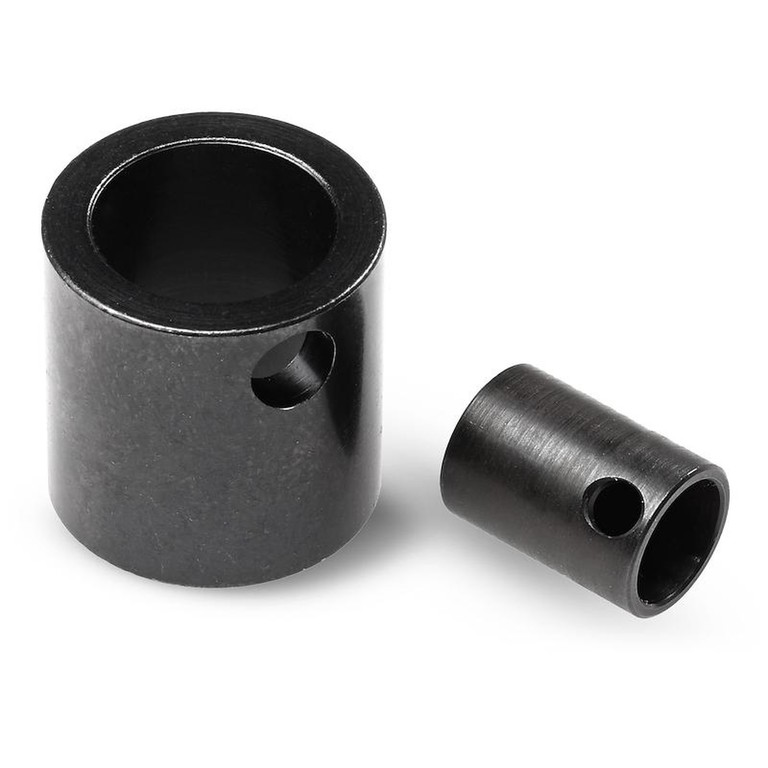

По запросу возможна поставка переходной втулки K605 из вороненой стали для отверстий под вал: доступные диаметры: 04 - 06 - 08 - 10 - 12.
По запросу возможна поставка стопорного штифта с компенсацией люфта.

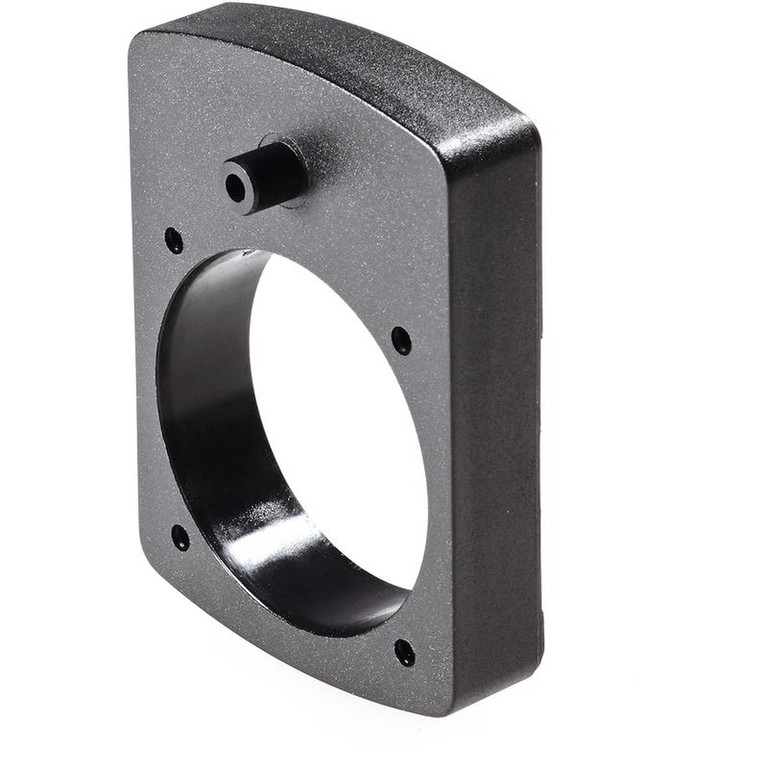

По запросу возможна поставка промежуточной пластины для основания корпуса (K606047).

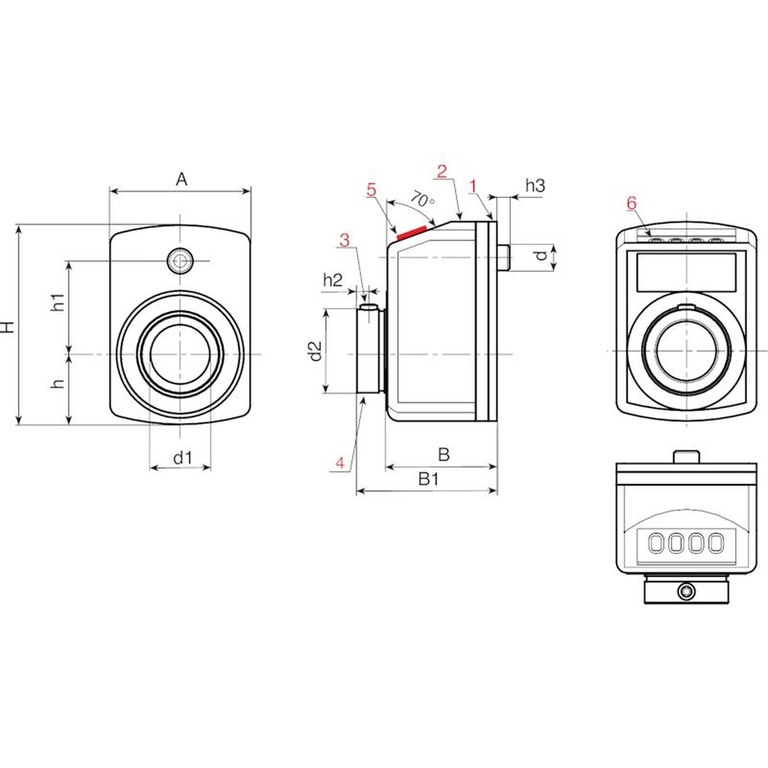

арт. | H | A | h | h1 | h2 | h3 | B | B1 | d | d2 | d1 H7 | GR | SR | PL | PD | Вес (г) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K610047.TD14.......... | 47 | 33 | 16,5 | 22 | 2,5 | 5 | 24 | 31 | 6 | 19,7 | 14 | 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-3 | 50 |
K612047.TD14.......... | 47 | 33 | 16,5 | 22 | 2,5 | 5 | 24 | 31 | 6 | 19,7 | 14 | 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-3 | 50 |
K613047.TD14.......... | 47 | 33 | 16,5 | 22 | 2,5 | 5 | 24 | 31 | 6 | 19,7 | 14 | 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-3 | 50 |
K610047.TD14..........CIN | 47 | 33 | 16,5 | 22 | 2,5 | 5 | 24 | 31 | 6 | 19,7 | 14 | 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-3 | 50 |
K612047.TD14..........CIN | 47 | 33 | 16,5 | 22 | 2,5 | 5 | 24 | 31 | 6 | 19,7 | 14 | 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-3 | 50 |
K613047.TD14..........CIN | 47 | 33 | 16,5 | 22 | 2,5 | 5 | 24 | 31 | 6 | 19,7 | 14 | 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-3 | 50 |
