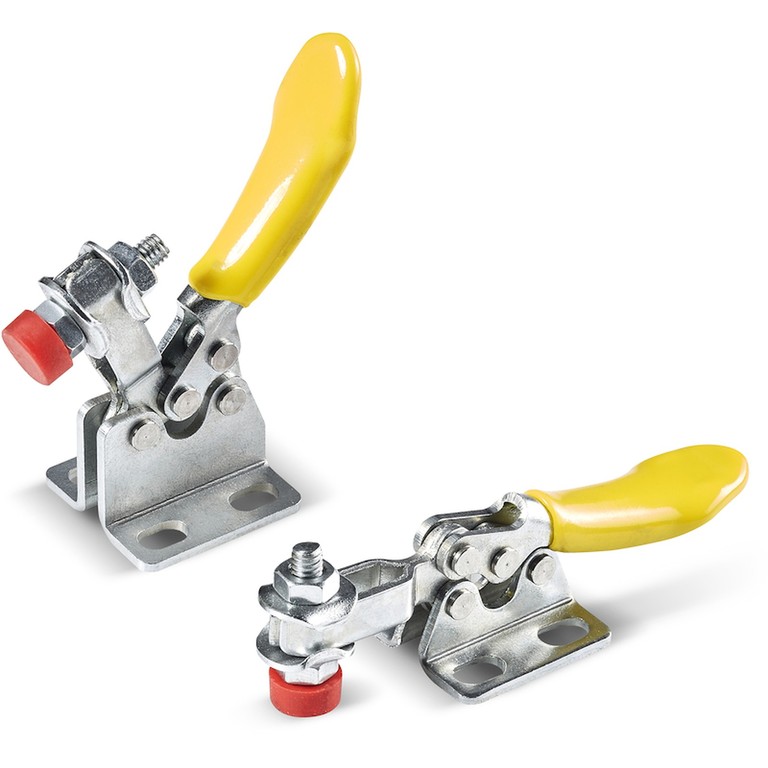

ЗАЖИМ ШАРНИРНЫЙ КОМПАКТНЫЙ ГОРИЗОНТАЛЬНЫЙ СО СТАЛЬНЫМ ОСНОВАНИЕМ
10
J270
Chiusure a ginocchiera con leva e manico

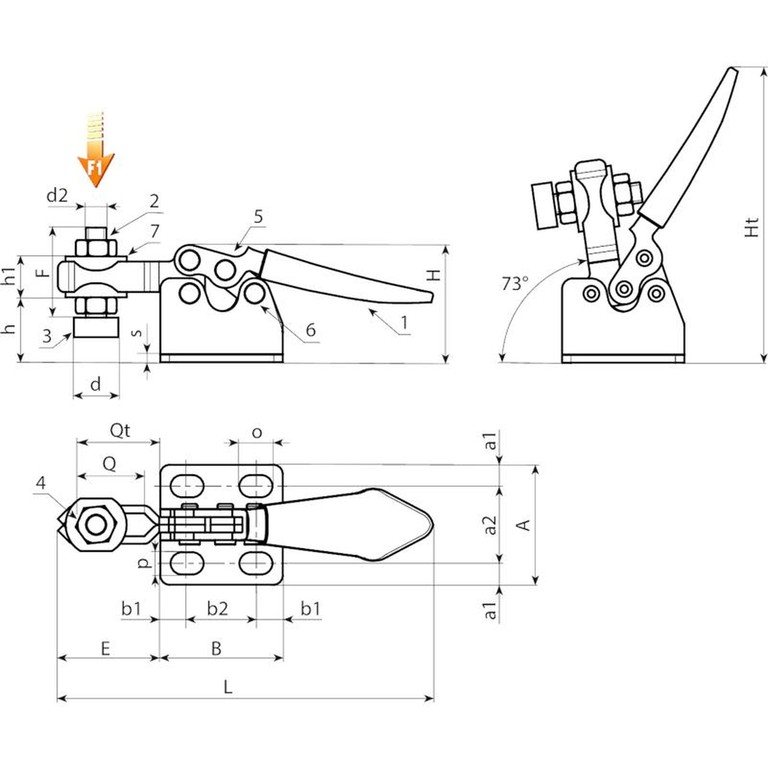

Материалы:
(1) Рукоятка с покрытием из термопластиковой резины.
(2) Резьбовой болт из автоматной стали.
(3) Прижимной наконечник из резины TPV.
(4) Крепежная гайка из стали (DIN 934).
(5) Основание и рычаги из вырубленного и гнутого листового металла (DD13).
(6) Поворотные стержни и заклепки из нержавеющей стали (AISI 304).
(7) Шайбы из вырубленного и гнутого листового металла (DD13).
Поверхность:
Гладк.
Цвет:
(1) Желт.
(3) Красн.
(2-4-5-7) Стандартный синий цинковый.
Специальные Запросы:
Нет.







Код | арт. | h | L | A | B | E | F | H | Ht | Q | Qt | d | d2 | o | p | a1 | a2 | b1 | b2 | h1 | s | F1 (Kg) | Вес (г) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
J270008.0001 | J270008.FZ10 | 9 | 75 | 24 | 24,5 | 20 | 18 | 18 | 54 | 12 | 16 | 9 | M4 | 6,5 | 4,5 | 4,3 | 15,5 | 5,5 | 13,5 | 6 | 1,5 | 40 | 26 |
J270014.0001 | J270014.FZ10 | 9 | 75 | 24 | 24,5 | 20 | 18 | 24 | 60 | 12 | 16 | 9 | M4 | 6,5 | 4,5 | 4,3 | 15,5 | 5,5 | 13,5 | 6 | 1,5 | 40 | 29 |
