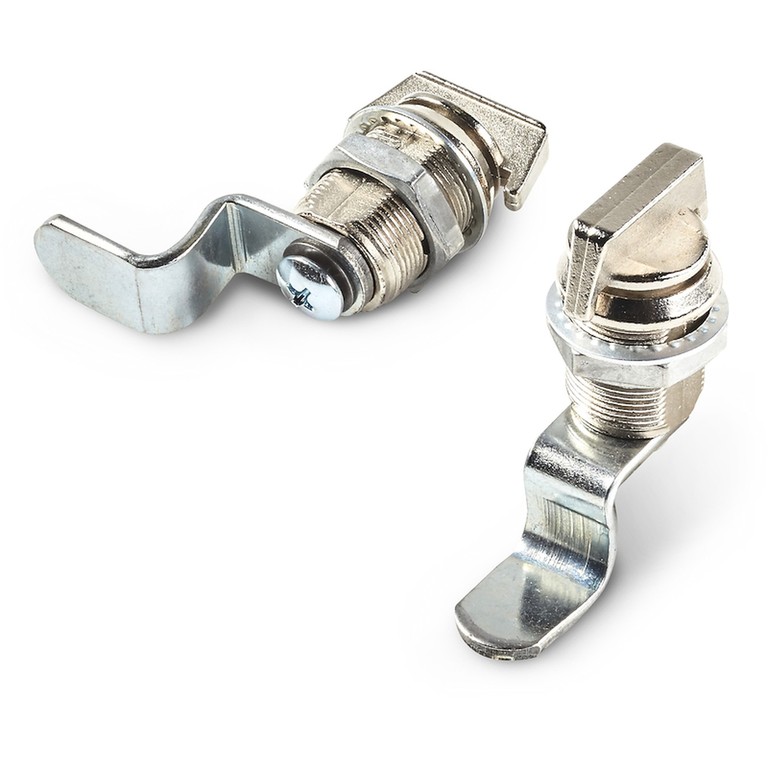

ЗАМОК ЩИТОВОЙ УНИВЕРСАЛЬНЫЙ С РУЧКОЙ
10
J130
Serrature 1/4 giro M19

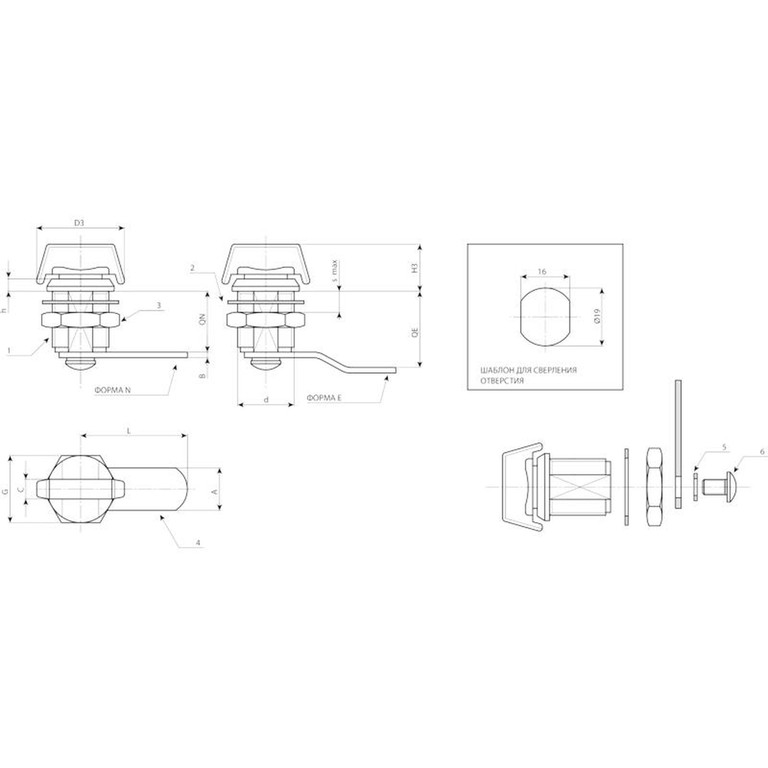

Материалы:
(1) Корпус замка M19 (неподвижная часть), вращающийся сердечник и ручка из литого под давлением сплава Zamak.
(2) Пружинная шайба d. 24x1 с отверстием 19,4 из стали.
(3) Шестигранная крепежная гайка M19x1 из оцинкованной стали.
(4) Ригель из оцинкованной стали. (Qn форма N прямая - Qe форма E изогнутая наружу).
(5) Пружинная коническая шайба d. 12x1,5 из стали.
(6) Крепежный винт M5x8 с полукруглой головкой и крестообразным шлицем из оцинкованной стали.
Поверхность:
(1) Никелирован.
(2-5) Воронен.
(3-4-6) Стандартный синий цинковый.
Вращение:
90°.
Специальные Запросы:
Нет.
| Код | Арт. | A | d | D | L1 | L | Q | E | F | G | H1 | Ht | H | s (макс.) | s1 | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J130019.0004 | J130019.ZN30X20 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 0 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 57 |
| J130019.0001 | J130019.ZE30X25 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 5 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 60 |
