РУЧКА ГРИБОВИДНАЯ С РЕЗЬБОВОЙ ВТУЛКОЙ
09
I117
Impugnature leva cambio
Материалы:
Усиленный полиамид.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный (RAL 9011).
Вставки:
I117:
Втулка латунная с глухим резьбовым отверстием (допуск резьбы 6H).
I117CIN:
Втулка с глухим резьбовым отверстием из нержавеющей стали (AISI 303) (допуск резьбы 6H).
Специальные запросы:
По запросу, при наличии объемов, вставки могут изготавливаться из другого материала.
По запросу, при наличии объемов, изделия могут изготавливаться другого цвета, согласно таблице цветов на.

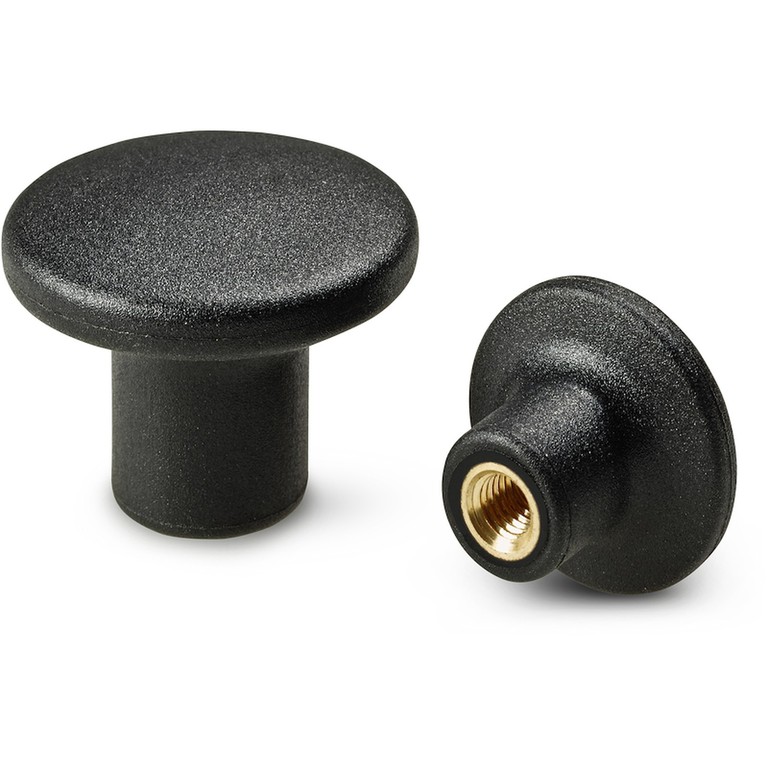

Версия I117: со вставкой из латуни.

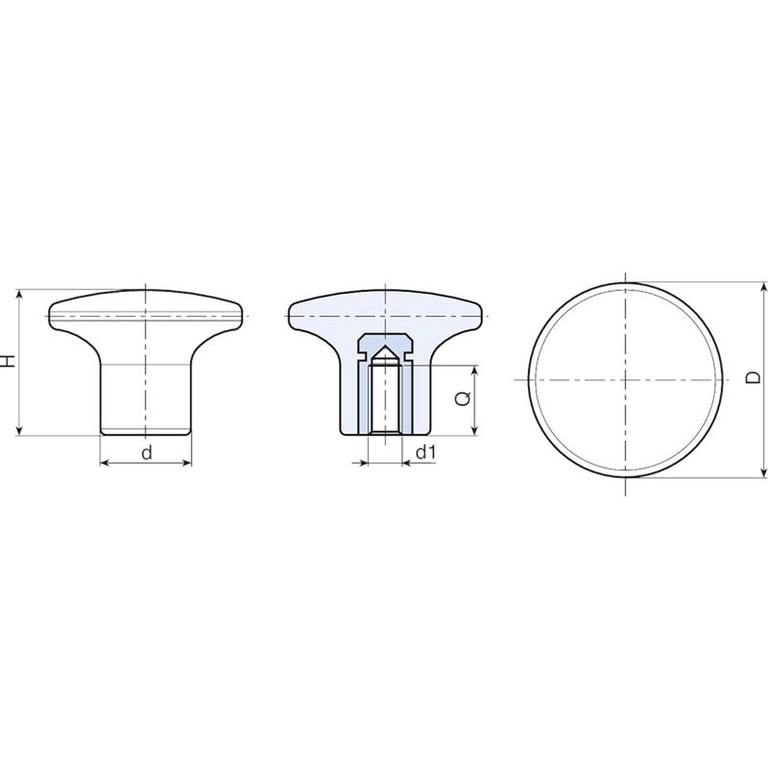

Код | арт. | D | H | d | d1 6H | Q | Вес (г) |
---|---|---|---|---|---|---|---|
I11722.0001 | I11722.TM0401 | 22 | 17 | 11 | M4 | 9.5 | 6 |
I11722.0002 | I11722.TM0501 | 22 | 17 | 11 | M5 | 8 | 6 |
I11722.0003 | I11722.TM0601 | 22 | 17 | 11 | M6 | 8 | 6 |
I11726.0001 | I11726.TM0501 | 26 | 20.5 | 13 | M5 | 15.5 | 9 |
I11726.0003 | I11726.TM0601 | 26 | 20.5 | 13 | M6 | 13 | 9 |
I11726.0007 | I11726.TM0801 | 26 | 20.5 | 13 | M8 | 13 | 10 |
I11732.0001 | I11732.TM0501 | 32 | 24 | 15 | M5 | 8 | 12 |
I11732.0003 | I11732.TM0601 | 32 | 24 | 15 | M6 | 8 | 12 |
I11732.0006 | I11732.TM0801 | 32 | 24 | 15 | M8 | 13 | 14 |
I11745.0001 | I11745.TM0801 | 45 | 32 | 21 | M8 | 13 | 32 |
I11745.0002 | I11745.TM1001 | 45 | 32 | 21 | M10 | 13 | 33 |
I11745.0007 | I11745.TM1201 | 45 | 32 | 21 | M12 | 17 | 34 |

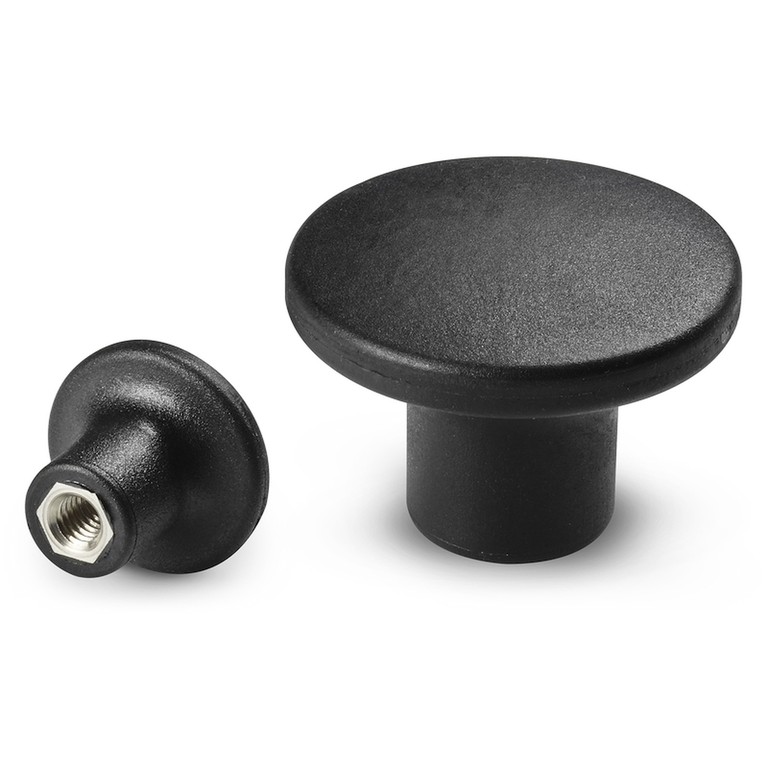

Версия I117CIN: со вставкой из нержавеющей стали (AISI 303).
Код | арт. | D | H | d | d1 6H | Q | Вес (г) |
---|---|---|---|---|---|---|---|
I11722.0010 | I11722.TM0501CIN | 22 | 17 | 11 | M5 | 9 | 8 |
I11722.0004 | I11722.TM0601CIN | 22 | 17 | 11 | M6 | 9 | 9 |
I11726.0002 | I11726.TM0501CIN | 26 | 20.5 | 13 | M5 | 9 | 10 |
I11726.0004 | I11726.TM0601CIN | 26 | 20.5 | 13 | M6 | 9 | 11 |
I11726.0008 | I11726.TM0801CIN | 26 | 20.5 | 13 | M8 | 13 | 12 |
I11732.0004 | I11732.TM0601CIN | 32 | 24 | 15 | M6 | 14 | 16 |
I11732.0007 | I11732.TM0801CIN | 32 | 24 | 15 | M8 | 13 | 18 |
I11745.0003 | I11745.TM1001CIN | 45 | 32 | 21 | M10 | 16 | 35 |
I11745.0008 | I11745.TM1201CIN | 45 | 32 | 21 | M12 | 15 | 39 |
