F288
МАХОВИЧОК КРЕСТООБРАЗНЫЙ СО СТАЛЬНОЙ СТУПИЦЕЙ И СКВОЗНЫМ РЕЗЬБОВЫМ ОТВЕРСТИЕМ
Маховички крестообразные
Материалы:
Усиленный полиамид.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный(RAL 9011).
Вставки:
F288:
Втулка со сквозным резьбовым отверстием из оцинкованной стали (допуск резьбы 6H).
F288PIN:
Втулка со сквозным резьбовым отверстием из нержавеющей стали (AISI 303), (допуск резьбы 6H).
Специальные запросы:
По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.
По запросу, при наличии объемов, изделия могут изготавливаться другого цвета (внимание: ограниченная гамма цветов), согласно таблице цветов на.
Версия F288: Ступица из оцинкованной стали.

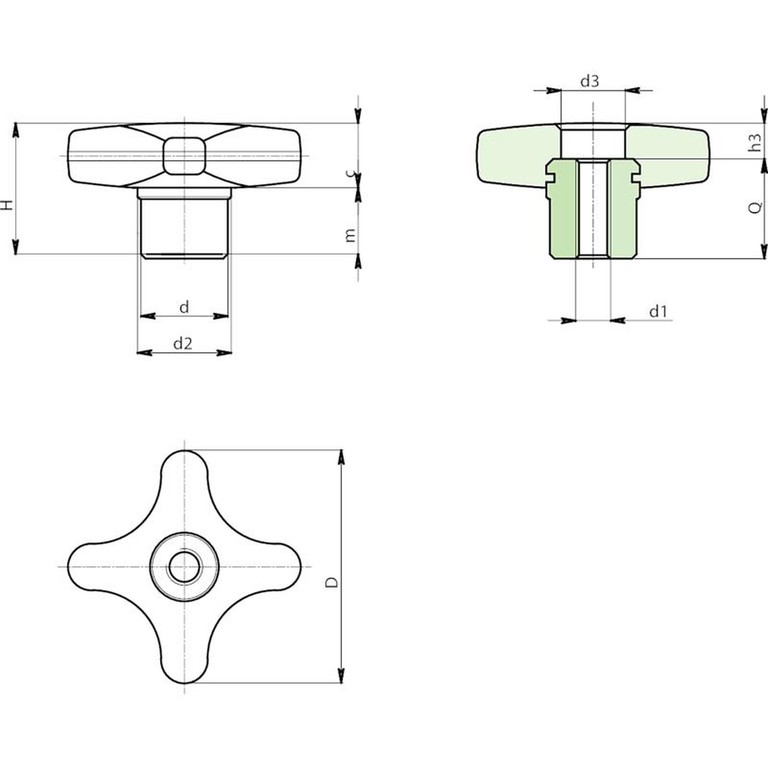

| Код | Арт. | D | d | d2 | d3 | H | h3 | m | c | d1 6H | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F28832.0001 | F28832.TM0601 | 32 | 13 | 15 | 8 | 22 | 4 | 11 | 11 | M6 | 18 | 21 |
| F28840.0001 | F28840.TM0801 | 40 | 14 | 16 | 11 | 24 | 6 | 12 | 12 | M8 | 18 | 28 |
| F28850.0001 | F28850.TM1001 | 50 | 18 | 20 | 14 | 29 | 7 | 15 | 14 | M10 | 22 | 49 |
| F28860.0001 | F28860.TM1201 | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 28 | 81 |
Версия F288 PIN: Ступица из нержавеющей стали AISI 303.
| Код | Арт. | D | d | d2 | d3 | H | h3 | m | c | d1 6H | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F28832.0002 | F28832.TM0601PIN | 32 | 13 | 15 | 8 | 22 | 4 | 11 | 11 | M6 | 18 | 21 |
| F28840.0002 | F28840.TM0801PIN | 40 | 14 | 16 | 11 | 24 | 6 | 12 | 12 | M8 | 18 | 28 |
| F28850.0002 | F28850.TM1001PIN | 50 | 18 | 20 | 14 | 29 | 7 | 15 | 14 | M10 | 22 | 49 |
| F28860.0002 | F28860.TM1201PIN | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 28 | 81 |
