МАХОВИЧОК ПОЛНОТЕЛЫЙ С 6 ЛЕПЕСТКАМИ И ГЛУХОЙ РЕЗЬБОВОЙ ВТУЛКОЙ
F175
Volantini a 6 lobi
Description
Il volantino a 6 lobi (lobato) pieno con inserto con foro filettato cieco è stato progettato per sostituire tutti i vecchi volantini o pomelli in bakelite pieni. Il prodotto si presenta tutto “solido” ovvero senza cavità dove la sporcizia possa accumularsi. E’ presente solo un piccolo recesso nella sommità della corona, ma molto amplio e poco basso e quindi facilmente pulibile. Di conseguenza questa serie di pomoli ben si adatta ad essere utilizzata su tutte quelle attrezzature o macchine che devono essere pulite o sanificate molto spesso. Utilizzato prevalentemente su macchine per panifici, macchine alimentari in genere, attrezzature ospedaliere, carrozzine per disabili, attrezzature medicali in genere. Ovviamente può essere semplicemente scelto per via della sua robustezza. Il volantino lobato F175 è fatto con materiali a base di poliammide rinforzata ad alta resistenza. Disponibile in diverse versioni e modelli (volantino lobato con inserto passante, volantino a 6 lobi con mozzo in acciaio, pomello a 6 lobi con catenella di ritegno, ecc.) .
Материалы:
Усиленный полиамид.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный (RAL 9011).
Вставки:

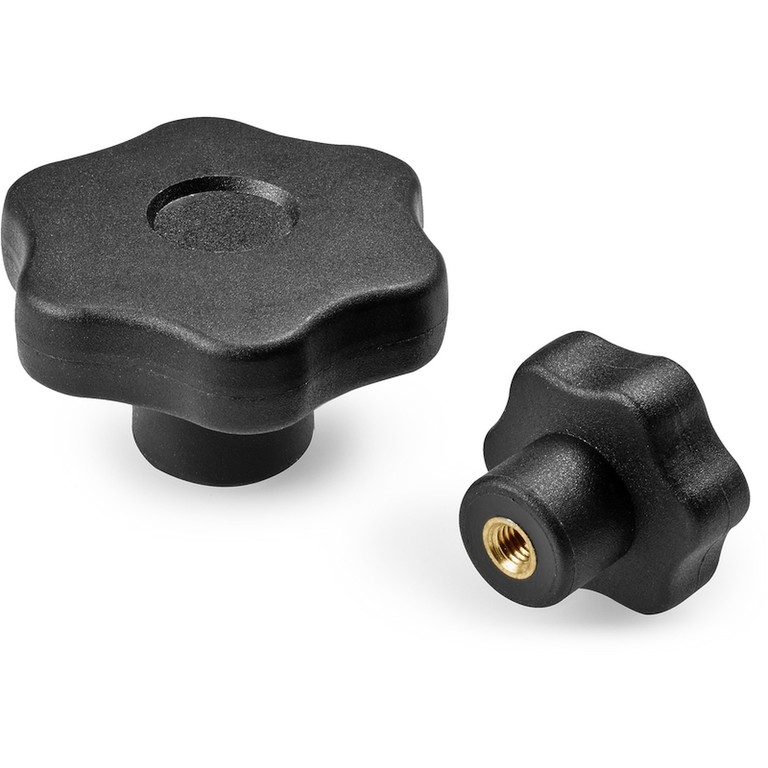

Версия F175:
Втулка латунная с глухим резьбовым отверстием (допуск резьбы 6H).

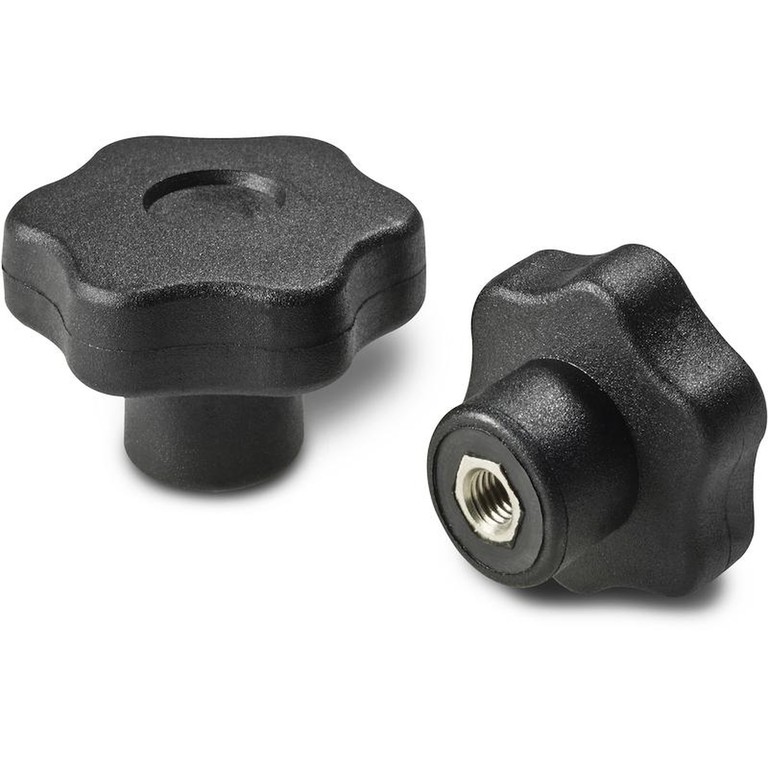

Версия F175CIN:
Втулка с глухим резьбовым отверстием из нержавеющей стали (AISI 303) (допуск резьбы 6H).
Специальные Запросы:
По запросу, при наличии объемов, вставки могут изготавливаться из другого материала.
По запросу, при наличии объемов, изделия могут изготавливаться другого цвета (внимание: ограниченная гамма цветов), согласно таблице цветов на.
Video:
Версия F175: со вставкой из латуни

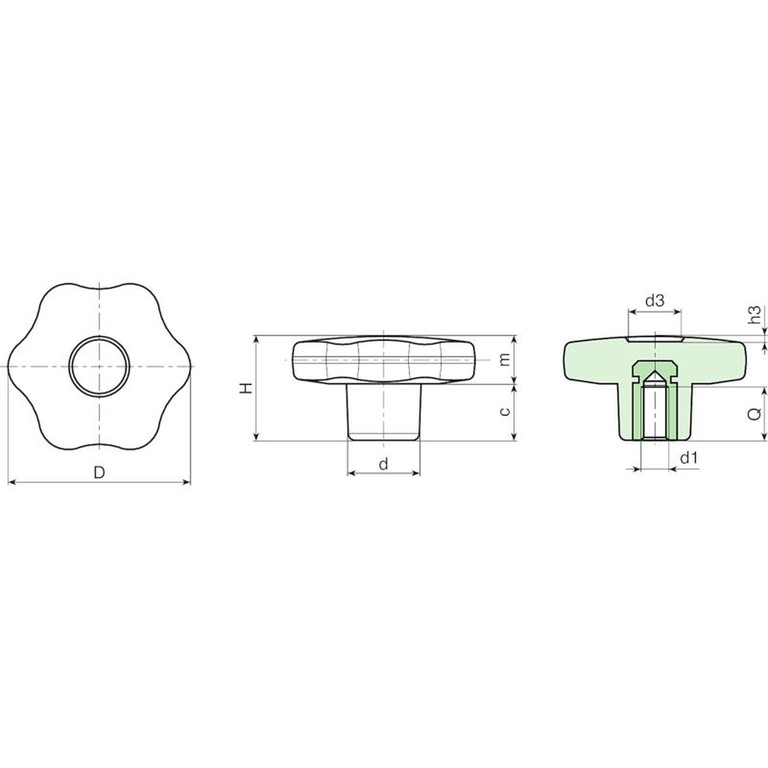

| Код | Арт. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F17530.0001 | F17530.TM0401 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M4 | 6 | 11.5 |
| F17530.0004 | F17530.TM0501 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M5 | 14 | 11.5 |
| F17530.0010 | F17530.TM0601 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M6 | 10 | 12 |
| F17530.0018 | F17530.TM0801 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M8 | 14 | 13.5 |
| F17530.0021 | F17530.TM1001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M10 | 14 | 14 |
| F17540.0001 | F17540.TM0501 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M5 | 14 | 22 |
| F17540.0004 | F17540.TM0601 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M6 | 18 | 22 |
| F17540.0010 | F17540.TM0801 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M8 | 14 | 21.5 |
| F17540.0017 | F17540.TM1001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M10 | 14 | 21 |
| F17550.0003 | F17550.TM0601 | 50 | 29 | 20 | 15,5 | 13,5 | 14.5 | 1.5 | M6 | 16 | 36 |
| F17550.0006 | F17550.TM0801 | 50 | 29 | 20 | 15,5 | 14 | 14.5 | 1.5 | M8 | 14 | 36 |
| F17550.0014 | F17550.TM1001 | 50 | 29 | 20 | 15,5 | 13,5 | 14.5 | 1.5 | M10 | 20 | 37 |
| F17550.0022 | F17550.TM1201 | 50 | 29 | 20 | 15,5 | 13,5 | 14.5 | 1.5 | M12 | 18 | 39 |
| F17560.0002 | F17560.TM0801 | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M8 | 19 | 59 |
| F17560.0006 | F17560.TM1001 | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M10 | 21 | 59 |
| F17560.0014 | F17560.TM1201 | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M12 | 18 | 62 |
| F17560.0020 | F17560.TM1401 | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M14 | 19 | 63 |
Версия F175CIN: со вставкой из нержавеющей стали (AISI 303)
| Код | Арт. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F17530.0007 | F17530.TM0501CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M5 | 14 | 11.5 |
| F17530.0013 | F17530.TM0601CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M6 | 10 | 12 |
| F17530.0019 | F17530.TM0801CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M8 | 14 | 13.5 |
| F17540.0007 | F17540.TM0601CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M6 | 16 | 22 |
| F17540.0013 | F17540.TM0801CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M8 | 14 | 21.5 |
| F17540.0018 | F17540.TM1001CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M10 | 14 | 21 |
| F17550.0009 | F17550.TM0801CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | M8 | 14 | 36 |
| F17550.0017 | F17550.TM1001CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | M10 | 14 | 37 |
| F17550.0023 | F17550.TM1201CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | M12 | 13 | 39 |
| F17560.0004 | F17560.TM0801CIN | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M8 | 19 | 59 |
| F17560.0009 | F17560.TM1001CIN | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M10 | 21 | 59 |
| F17560.0017 | F17560.TM1201CIN | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M12 | 18 | 62 |
