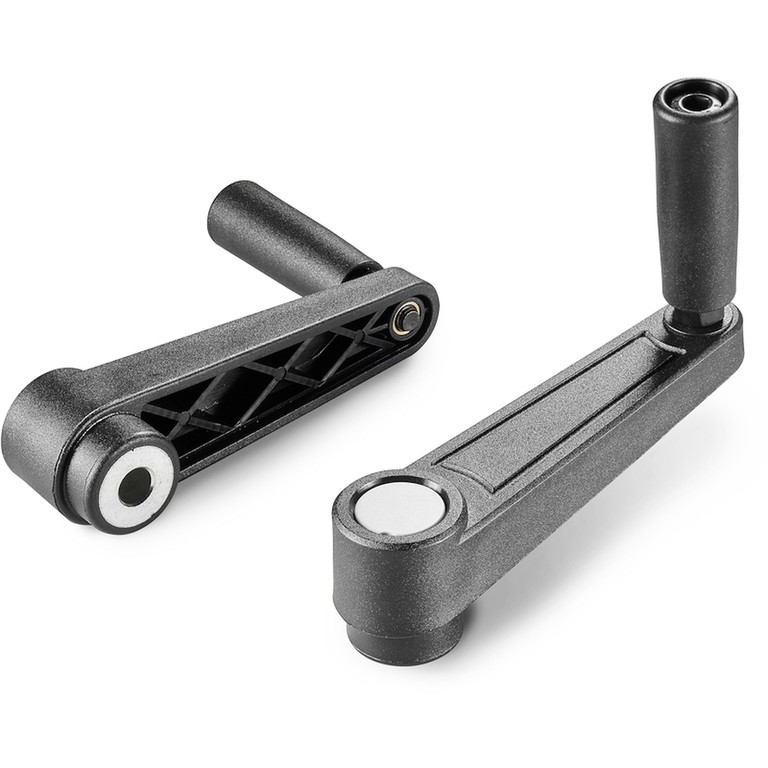

РУКОЯТКА КРИВОШИПНАЯ С ВТУЛКОЙ С ГЛАДКИМ ОТВЕРСТИЕМ И ПОВОРОТНОЙ РУКОЯТКОЙ

05

E216


Manovelle con foro liscio

    Материалы:

    Усиленный полиамид.

    Устойчивость к маслам и жирам.

    Поверхность:

    Сатинирован.

    Цвет:

    Черный (RAL 9011).

    Центральная пробка:

    Серый полиамид (RAL 7035 код 13).

    Другие цвета пробки:

    Оранж. (RAL 2004 код 02).

    Красн. (RAL 3000 код 16).

    Голуб. (RAL 5015 код 07).

    Зелен. (RAL 6024 код 17).

    Желт. (RAL 1021 код 10).

    Черный (RAL 9011 код 01).

    Вставки:

    Втулка с гладким сквозным отверстием из оцинкованной стали (допуск отверстия H10).

    Боковая вставка:

    Втулка латунная со сквозным резьбовым отверстием.

    Боковая рукоятка:

    Поворотная рукоятка арт. M144.

    Специальные запросы:

    По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.

    По запросу, при наличии объемов, вставки могут изготавливаться из другого материала/с другим покрытием.

    По запросу, при наличии объемов, изделия могут изготавливаться другого цвета, согласно таблице цветов на.

    Технический паспорт

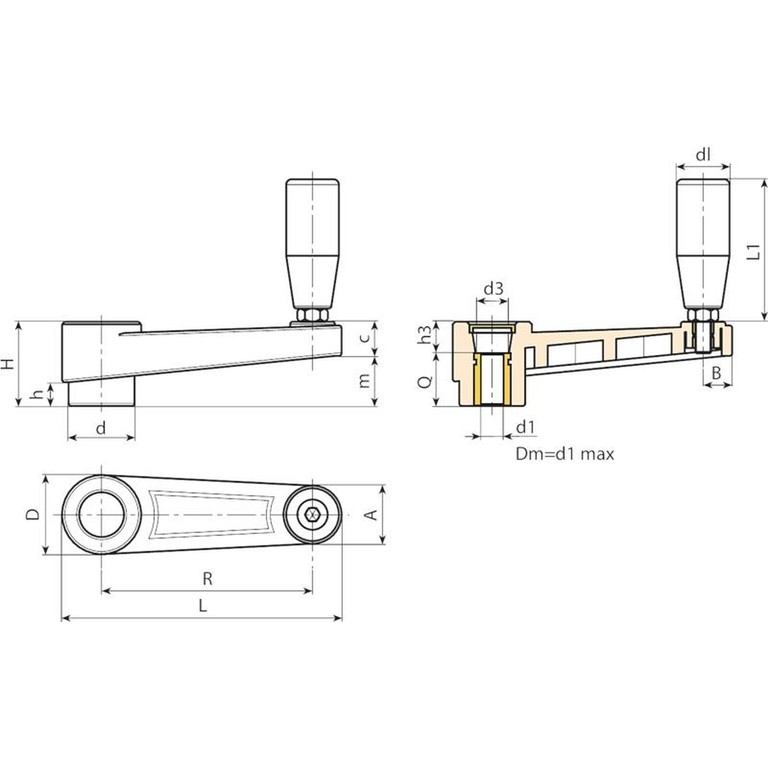

    Код Арт. L R H D d m c A B h d3 h3 dm d1 H10 Q dl L1 Вес (г)
    E216065.0015 E216065.TP0501 88,5 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 5 20 19 54 96
    E216065.0004 E216065.TD1001 88,5 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 10 20 19 54 92
    E216065.0009 E216065.TD1201 88,5 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 12 20 19 54 89
    E216080.0020 E216080.TP0501 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 5 24 19 54 110
    E216080.0007 E216080.TD1001 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 10 24 19 54 105
    E216080.0009 E216080.TD1201 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 12 24 19 54 102
    E216110.0003 E216110.TD0801 140 110 39 35 29 25 14 24 12 11 19,5 11 14 8 28 21 66 160
    E216110.0005 E216110.TD1001 140 110 39 35 29 25 14 24 12 11 19,5 11 14 10 28 21 66 152
    E216110.0006 E216110.TD1201 140 110 39 35 29 25 14 24 12 11 19,5 11 14 12 28 21 66 148
    E216140.0002 E216140.TD0801 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 8 30 23,5 76,5 250
    E216140.0007 E216140.TD1201 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 12 30 23,5 76,5 242
    E216140.0011 E216140.TD1401 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 14 30 23,5 76,5 238
    E216140.0017 E216140.TD1601 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 16 30 23,5 76,5 232
    E216185.0001 E216185.TD0801 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 8 34 25,5 87 430
    E216185.0004 E216185.TD1201 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 12 34 25,5 87 400
    Внимание: При минимальном заказе 50 штук диаметр d1 может изготавливаться под заказ (допуск оцинкованного отверстия – H10, вороненого – H7).
    Dm = Восстановительный максимальный диаметр, который можно получить (расширение).
