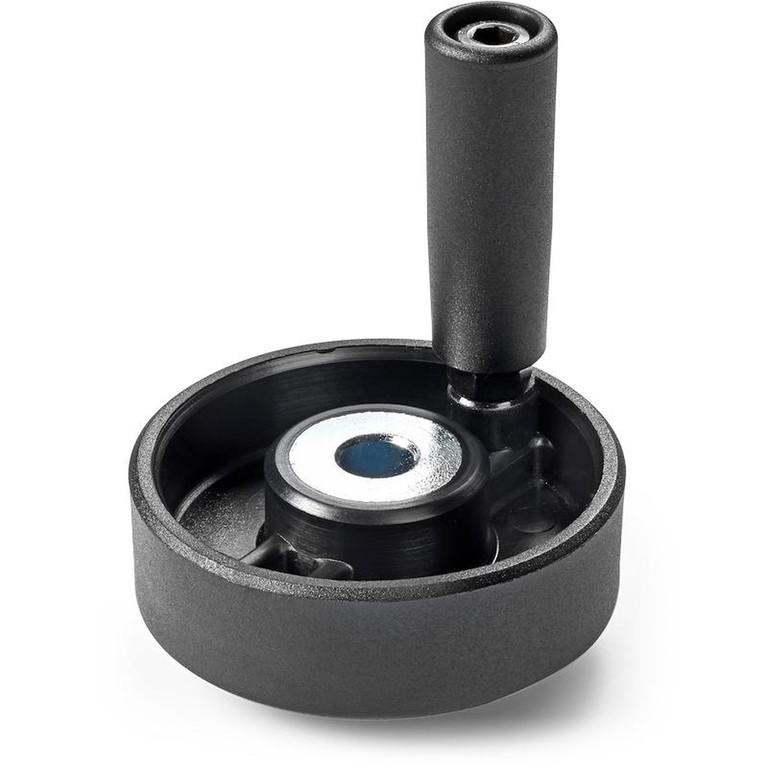

МАХОВИК УПРАВЛЕНИЯ ПОЛЫЙ С ПОВОРОТНОЙ РУКОЯТКОЙ

04

D779


Volantini di manovra vari

Материалы:

Усиленный полиамид.

Устойчивость к маслам и жирам.

Поверхность:

Сатинирован.

Цвет:

Черный (RAL 9011).

Основная вставка:

Втулка с гладким сквозным отверстием из оцинкованной стали (допуск отверстия H10).

Боковая вставка:

Втулка латунная со сквозным резьбовым отверстием.

Боковая рукоятка:

Поворотная рукоятка арт. M144.

Крепление:

Информацию о любых системах крепления, выполнении шпоночных пазов и/или квадратных отверстий см. технических примечаниях, прилагаемых к каталогу.

Специальные запросы:

По запросу при минимальном заказе 50 штук вставки могут поставляться с отверстием d1 с допуском H7 и вороненой отделкой.

По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.

По запросу, при наличии объемов, вставки могут изготавливаться из другого материала/с другим покрытием.

По запросу, при наличии объемов, изделия могут изготавливаться другого цвета, согласно таблице цветов на.

Технический паспорт

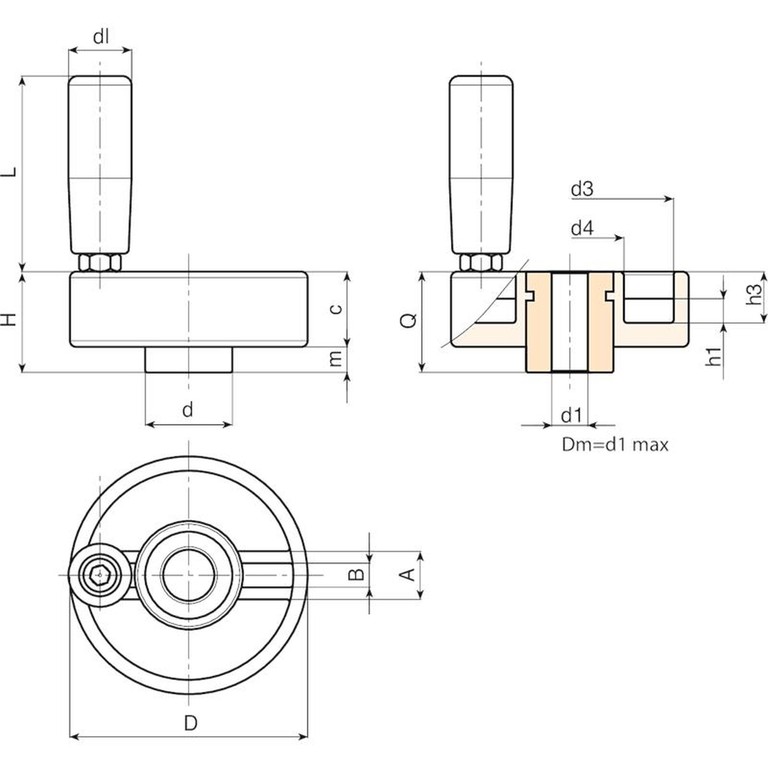

Код Арт. D H d c m h1 h3 A B d3 d4 dl L Dm d1 H10 Q Вес (г)
D77980.0011 D77980.TP0501P 80 34 29 25 9 8 17 16 7.5 69 36 21 65 20 5 34 285
D77980.0003 D77980.TD1201P 80 34 29 25 9 8 17 16 7.5 69 36 21 65 20 12 34 279
Внимание: При минимальном заказе 50 штук диаметр d1 может изготавливаться под заказ (допуск оцинкованного отверстия – H10, вороненого – H7).
Dm = Восстановительный максимальный диаметр, который можно получить (расширение).
