МАХОВИК УПРАВЛЕНИЯ С ДВУМЯ СПИЦАМИ
D205
Volantini a razze
Description
La sua forma con due razze ed una comoda corona impugnabile, ben si adatta per la movimentazione di un asse di un macchinario, la chiusura di una morsa oppure per piccole o grandi regolazioni. Il foro dell’inserto ha un piccolo diametro pilota, ma BOTECO è in grado, anche su piccoli lotti , di personalizzare tale foro e adeguarlo alle esigenze del cliente. A chiusura di tale foro troviamo un comodo tappo asportabile, disponibile di diversi colori e facile da personalizzare mediante tampografia. Prodotto adatto per macchine utensili manuali, trapani, foratrici, macchine per imballaggio, seghe e seghetti, macchine per confezionamento, attrezzature alimentari. Il volantino di manovra a razze D205 è fatto con materiali a base di poliammide rinforzata con additivi stabilizzanti, per garantire una ottima planarità e circolarità. Questo modello è una versione base, ma può essere richiesto con diversi modelli di manici girevoli, pieghevoli, (volantino a razze con manico pieghevole, volantino a razze “EUROMODEL”, volantino a disco pieno, volantino pieno con manico ad incasso, volantino in metallo, ecc.)
Материалы:
Усиленный и стабилизированный полиамид.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный (RAL 9011).
Центральная пробка:
Серый полиамид (RAL 7035 код 13).
Другие цвета пробки:
Оранж. (RAL 2004 код 02).
Син. (RAL 5015 код 07).
Желт. (RAL 1021 код 10).
Красн. (RAL 3000 код 16).
Зелен. (RAL 6024 код 17).
Черный (RAL 9011 код 01).
Основная вставка:
Втулка с гладким сквозным отверстием из оцинкованной стали (допуск отверстия H10).
Ступица:
Полнотелая ступица.
(*) Полая ступица.
Крепление:
Информацию о любых системах крепления, выполнении шпоночных пазов и/или квадратных отверстий см. технических примечаниях, прилагаемых к каталогу.
Специальные запросы:
По запросу при минимальном заказе 50 штук вставки могут поставляться с отверстием d1 с допуском H7 и вороненой отделкой.
По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.
По запросу, при наличии объемов, вставки могут изготавливаться из другого материала/с другим покрытием.
По запросу, при наличии объемов, маховики со спицами могут изготавливаться другого цвета (ограниченная гамма цветов), согласно таблице цветов на.
Video:

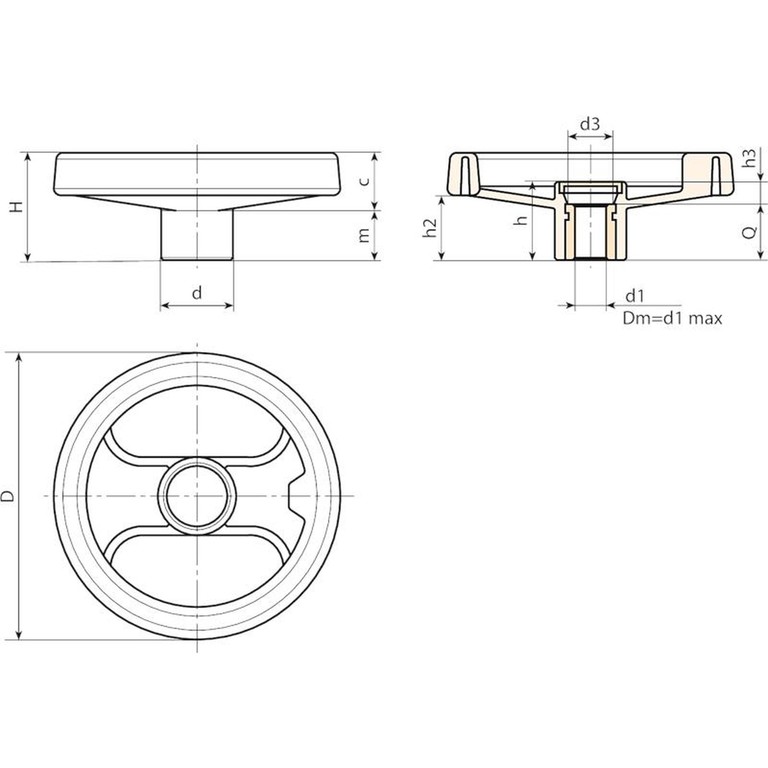

| Код | Арт. | D | H | h | d | m | c | h2 | h3 | d3 | Dm | d1 H10 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D205080.0014 | D205080.TP0501P | 80 | 34 | 26 | 24,5 | 15,5 | 18,5 | 20 | 6 | 16,5 | 12 | 5 | 20 | 94 |
| D205100.0020 | D205100.TP0501P | 100 | 43 | 33 | 28,5 | 20,5 | 22,5 | 26,5 | 9 | 16,5 | 16 | 5 | 24 | 152 |
| D205130.0038 | D205130.TP0501P | 129 | 50 | 35,5 | 32 | 20 | 30 | 30 | 11,5 | 25,5 | 18 | 5 | 24 | 230 |
| D205130.0009 | D205130.TD1201P | 129 | 50 | 35,5 | 32 | 20 | 30 | 30 | 11,5 | 25,5 | 18 | 12 | 24 | 205 |
| D205160.0003 | D205160.TD0801P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 22 | 8 | 32 | 390 |
| D205160.0013 | D205160.TD1401P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 22 | 14 | 32 | 370 |
| D205160.0020 | D205160.TD1601P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 22 | 16 | 32 | 360 |
| D205200.0002 | D205200.TD0801P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | 8 | 32 | 630 |
| D205200.0004 | D205200.TD1001P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | 10 | 32 | 620 |
| D205200.0006 | D205200.TD1201P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | 12 | 32 | 626 |
| D205200.0021 | D205200.TD2001P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | 20 | 32 | 615 |
| D205250.0001 | D205250.TD0801P | 252 | 70 | 48 | 56 | 23 | 47 | 38,5 | 12 | 31,5 | 28 | 8 | 36 | 990 |
| D205250.0003 | D205250.TD1201P | 252 | 70 | 48 | 56 | 23 | 47 | 38,5 | 12 | 31,5 | 28 | 12 | 36 | 970 |
| D205350.0001 | D205350.TD0801P | 349 | 78 | 49 | 67 | 21 | 57 | 42 | 17 | 34 | 30 | (*) 8 | 32 | 1490 |
