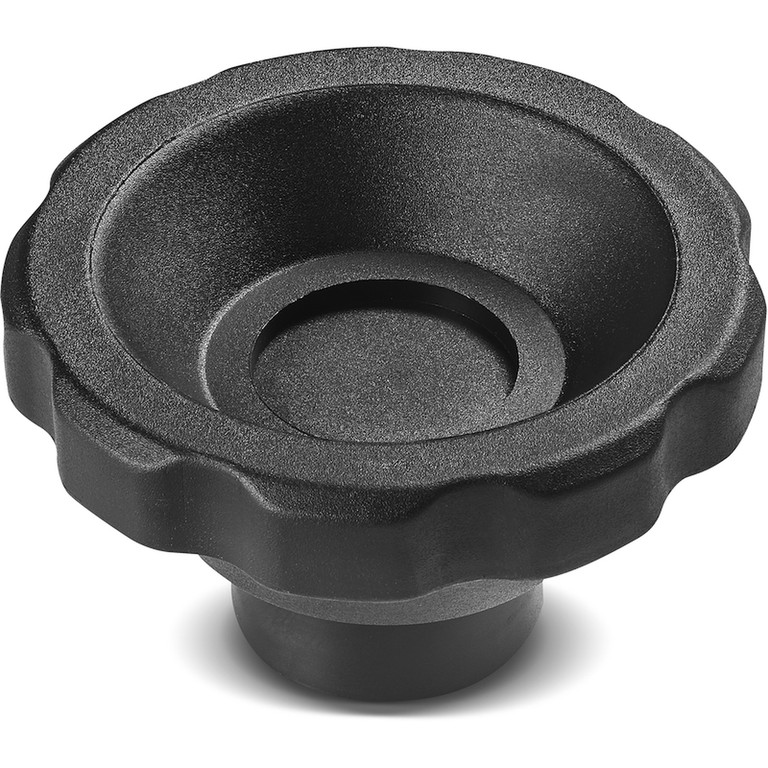

КОНУСНЫЙ МАХОВИК СО ВСТАВКОЙ С ГЛАДКИМ ИЛИ РЕЗЬБОВЫМ ОТВЕРСТИЕМ
04
D161
Volantini di manovra vari
Материалы:
Усиленный полиамид. Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный (RAL 9011).
Основная Вставка:
Втулка с гладким глухим отверстием из оцинкованной стали (допуск H10).
Версия TM:
Втулка с резьбовым глухим отверстием из оцинкованной стали (допуск 6H).
Специальные запросы:
По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.
По запросу, при наличии объемов, вставки могут поставляться из другого материала или с другим покрытием.
Крепление:
Информацию о любых системах крепления, выполнении шпоночных пазов и/или квадратных отверстий см. технических примечаниях, прилагаемых к каталогу.

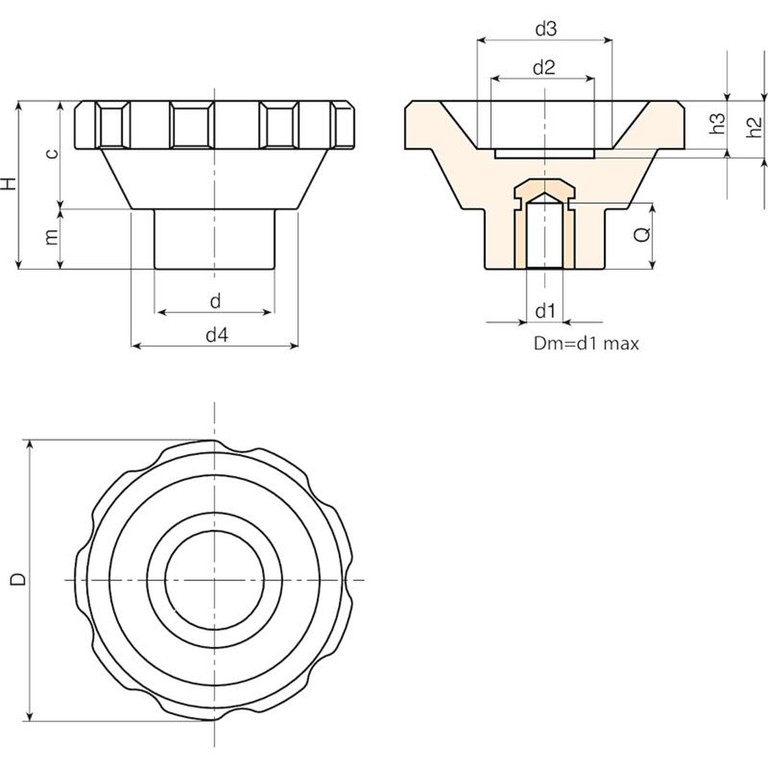

| Код | Арт. | D | H | d | c | m | d2 | d3 | d4 | h2 | h3 | Dm | d1 H10 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D16195.0006 | D16195.TD0801 | 93 | 56.5 | 40 | 36.5 | 20 | 32 | 45 | 55.5 | 20 | 17 | 22 | 8 | 27 | 340 |
Версия TD с гладким глухим отверстием.
Внимание: При минимальном заказе 50 штук диаметр d1 может изготавливаться под заказ (допуск оцинкованного отверстия – H10, вороненого – H7).
Dm = Восстановительный максимальный диаметр, который можно получить (расширение).
Версия TM с резьбовым глухим отверстием.
| Код | Арт. | D | H | d | c | m | d2 | d3 | d4 | h2 | h3 | d1 6H | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D16195.0019 | D16195.TM1201 | 93 | 56.5 | 40 | 36.5 | 20 | 32 | 45 | 55.5 | 20 | 17 | M12 | 25 | 338 |
Внимание: с минимальным количеством 50 штук диаметр d1 может быть изготовлен с размерами по запросу (допуск 6H).
