ТРУБЧАТАЯ РУЧКА ИЗОГНУТАЯ D. 20
B340
Maniglie con tubo
Материалы:
Наконечник из пластика:
Усиленный полиамид. Устойчивость к маслам и жирам.
Трубка:
Алюминиевый сплав 6060.
Поверхности:
Наконечник из пластика:
Сатинирован.
Трубка:
Гладк.
Цвет:
Наконечник из пластика:
Черный (Ral 9011).
Трубка:
Эпоксидная порошковая покраска.
Версия B340-97: Серебр. (RAL 9007 код 97).
Версия B340-98: Черн. с мраморным рисунком (код 98).
Отверстие:
Гладкое сквозное пластмассовое отверстие полученное при штамповании.
Крепление:
Трубка крепится к пластиковым наконечникам с помощью упругой шпильки (3) из пружинной стали d.6x27, которая вставляется в нижнюю часть наконечника.
Специальные запросы:
По запросу, при наличии объемов, ручки могут изготавливаться другой длины согласно чертежа.
По запросу возможна поставка пробок для закрывания винтов.
По запросу, при наличии объемов, изделия могут изготавливаться другого цвета, согласно таблице цветов на.

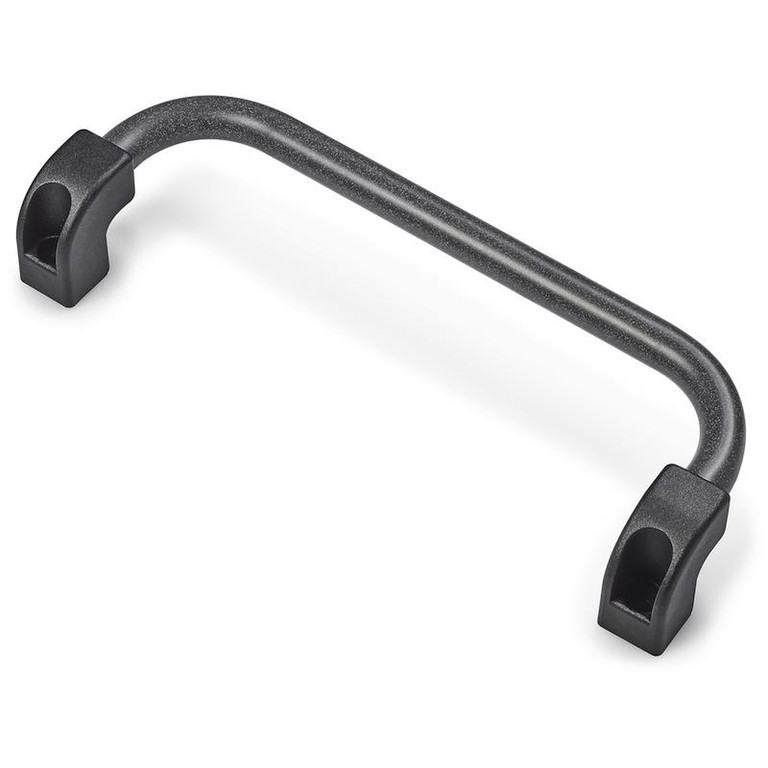

B340 - Версия с покраской черного цвета с мраморным рисунком, код 98

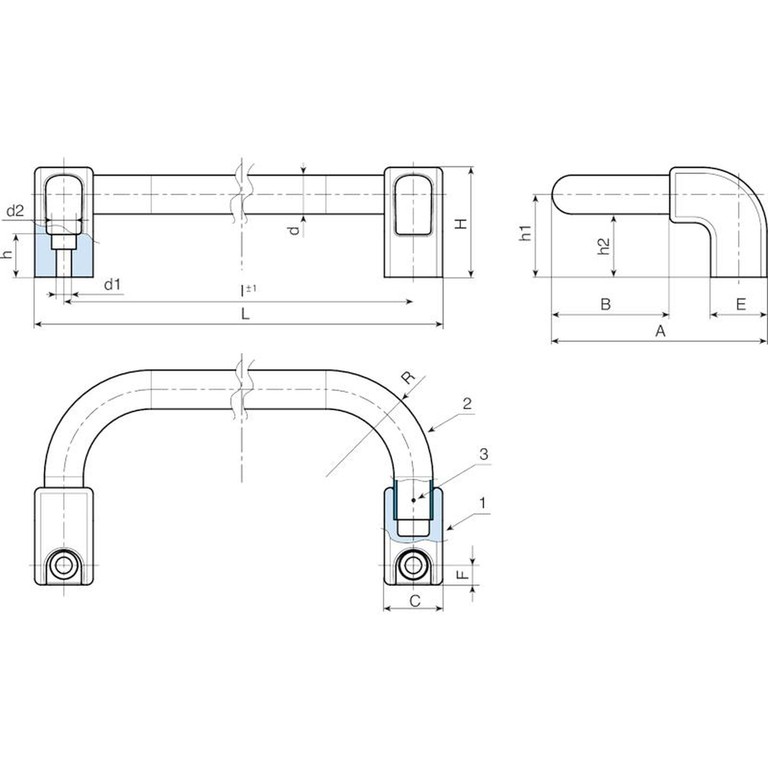

| Код | арт. | L | I ±1 | d | d2 | A | B | C | E | F | H | h | h1 | h2 | R | d1 | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B340200.0002 | B340200.TG200198 | 230 | 200 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 158 |
| B340300.0002 | B340300.TG200198 | 330 | 300 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 183 |
| B340500.0002 | B340500.TG200198 | 530 | 500 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 226 |
B340 - Версия с покраской серебристого цвета, код 97
| Код | арт. | L | I ±1 | d | d2 | A | B | C | E | F | H | h | h1 | h2 | R | d1 | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B340200.0001 | B340200.TG200197 | 230 | 200 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 158 |
| B340300.0001 | B340300.TG200197 | 330 | 300 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 183 |
| B340500.0001 | B340500.TG200197 | 530 | 500 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 226 |
