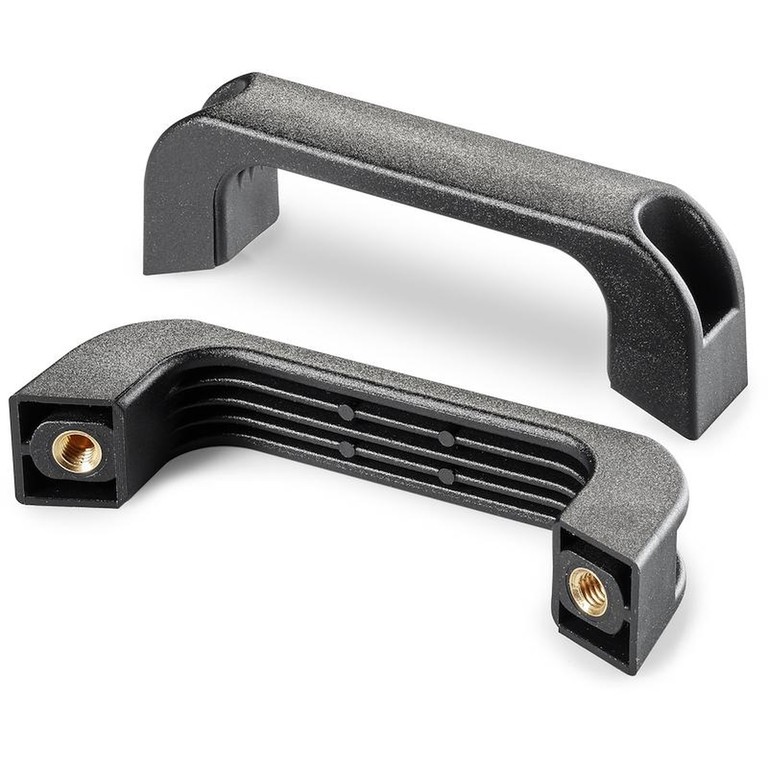

РУЧКА СТАЦИОНАРНАЯ ДЛЯ ИЗОГНУТЫХ ПОВЕРХНОСТЕЙ С ВТУЛКОЙ
02
B229
Maniglie scaricate
Description

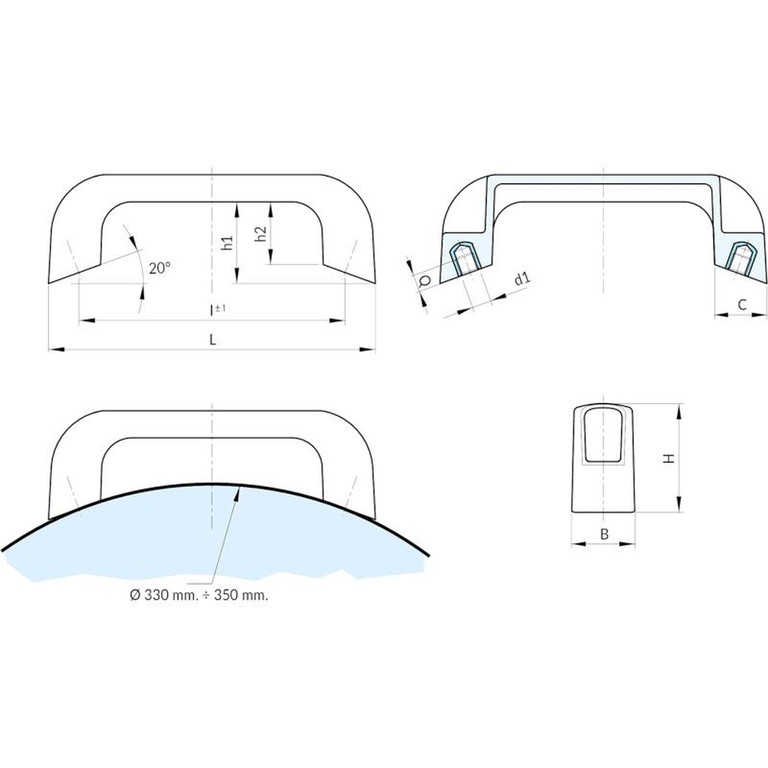

Эта ручка предназначена для установки на круглые поверхности. На рисунке указан диаметр поверхности, для которой ручка предназначена. Кроме того, ручка может быть слегка изогнута для лучшей адаптации к существующему отверстию или для компенсации небольших различий в диаметре отверстия или в межосевом расстоянии между отверстиями. В качестве примера можно привести использование этой ручки на промышленных или строительных пылесосах.
Материалы:
Усиленный полиамид.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный (RAL 9011).
Вставка:
Втулка латунная с глухим резьбовым отверстием (допуск резьбы 6H).
Специальные запросы:
По запросу, при наличии объемов, изделия могут изготавливаться другого цвета, согласно таблице цветов на.
| Код | арт. | L | I ±1 | B | H | h1 | h2 | C | d1 6H | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| B229110.0001 | B229110.TM0601 | 135 | 110 | 26 | 45 | 34 | 26 | 21.5 | M6 | 8 | 55 |
| B229110.0002 | B229110.TM0801 | 135 | 110 | 26 | 45 | 34 | 26 | 21.5 | M8 | 8 | 54 |
