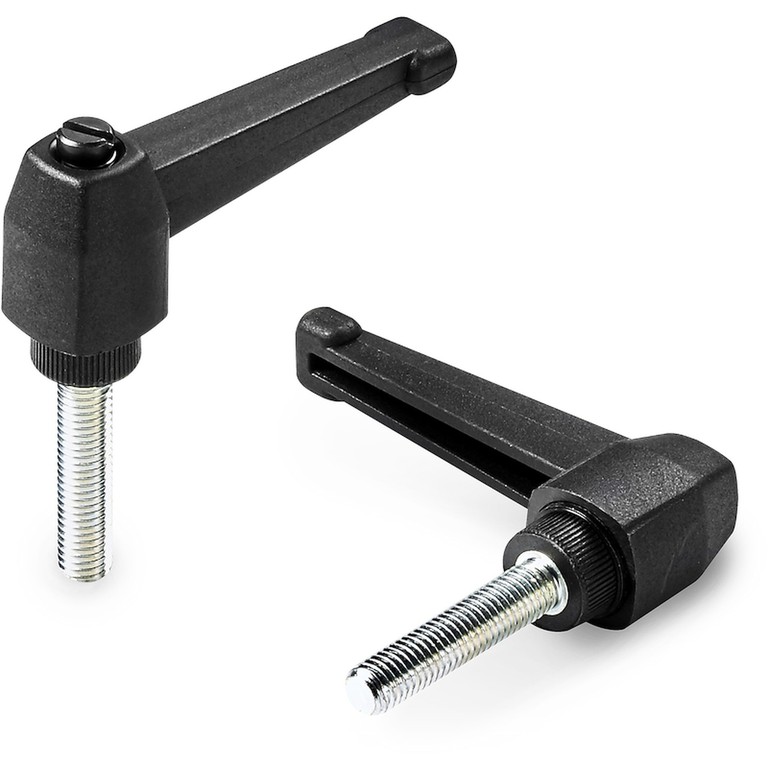

РЫЧАГ С ЗАЦЕПЛЕНИЕМ С РУЧКОЙ ПОД УГЛОМ 90° И РЕЗЬБОВЫМ БОЛТОМ
01
A573
Leve a scatto con vite
Материалы:
Специальный высокопрочный технополимер, армированный стекловолокном.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет корпуса рычага и вставки:
Черный (RAL 9011).
Вставки:
Резьбовой болт из оцинкованной стали (допуск резьбы 6g).
Крепежный винт:
Винт из вороненой стали со шлицевой головкой.
Пружина:
Пружина из нержавеющей стали (AISI 302).
Специальные запросы:
По запросу, при наличии объемов, вставки могут изготавливаться длиной под заказ.
По запросу, при наличии объемов, вставки могут изготавливаться из другого материала.
По запросу, при наличии объемов, изделия могут изготавливаться другого цвета (внимание: ограниченная гамма цветов), согласно таблице цветов на.

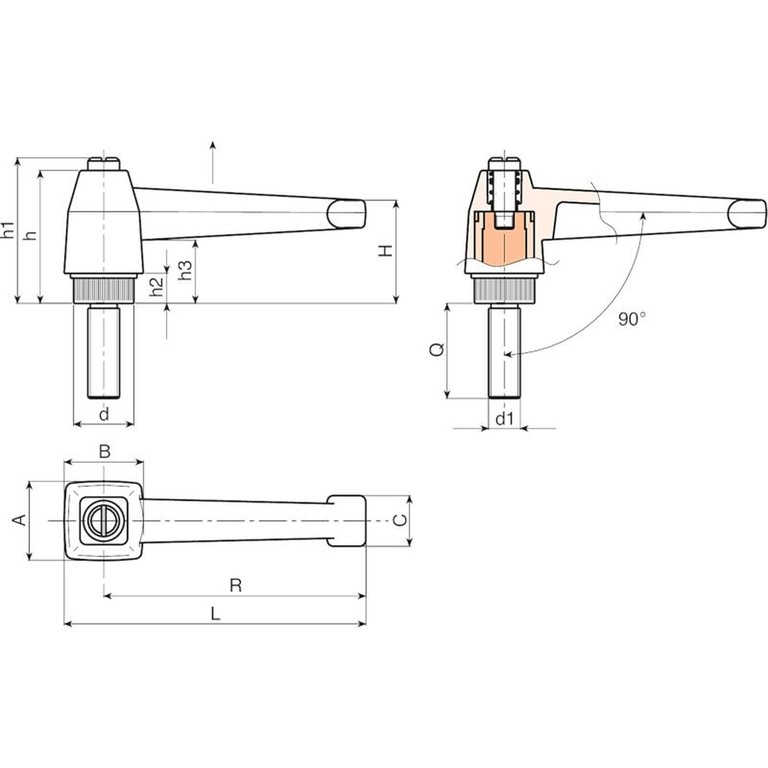

| Код | Арт. | L | R | H | A | B | c | h | h1 | h2 | h3 | LM | d1 6g | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A573083.0001 | A573083.TM08X2001 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | 90 | M8 | 20 | 58 |
| A573083.0004 | A573083.TM08X4001 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | 90 | M8 | 40 | 64 |
| A573083.0009 | A573083.TM10X2001 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | 90 | M10 | 20 | 68 |
| A573083.0012 | A573083.TM10X4001 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | 90 | M10 | 40 | 76 |
| A573083.0021 | A573083.TM12X4001 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | 90 | M12 | 40 | 82 |
LM = Максимальная прессуемая длина.
