РЫЧАГ СТАЦИОНАРНЫЙ “EUROMODEL” С РЕЗЬБОВОЙ ВТУЛКОЙ
01
A150
Leve fisse
Материалы:
Специальный высокопрочный технополимер, армированный стекловолокном.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный (RAL 9011).
Центральная пробка:
Центральная пробка из серого полиамида (RAL 7035).
Вставки:
Втулка со сквозным резьбовым отверстием из оцинкованной стали (допуск резьбы 6H).
Другие цвета пробки:
Оранж. (RAL 2004 код 02).
Син. (RAL 5015 код 07).
Желт. (RAL 1021 код 10).
Красн. (RAL 3000 код 16).
Зелен. (RAL 6024 код 17).
Черный (RAL 9011 код 01).
Специальные запросы:
По запросу – сферы и крепежные пружины (из оцинкованной стали).
По запросу, при наличии объемов, вставки могут изготавливаться из другого материала.
По запросу, при наличии объемов, вставки могут поставляться с другим покрытием.
По запросу, при наличии объемов, изделия могут изготавливаться другого цвета, согласно таблице цветов на.

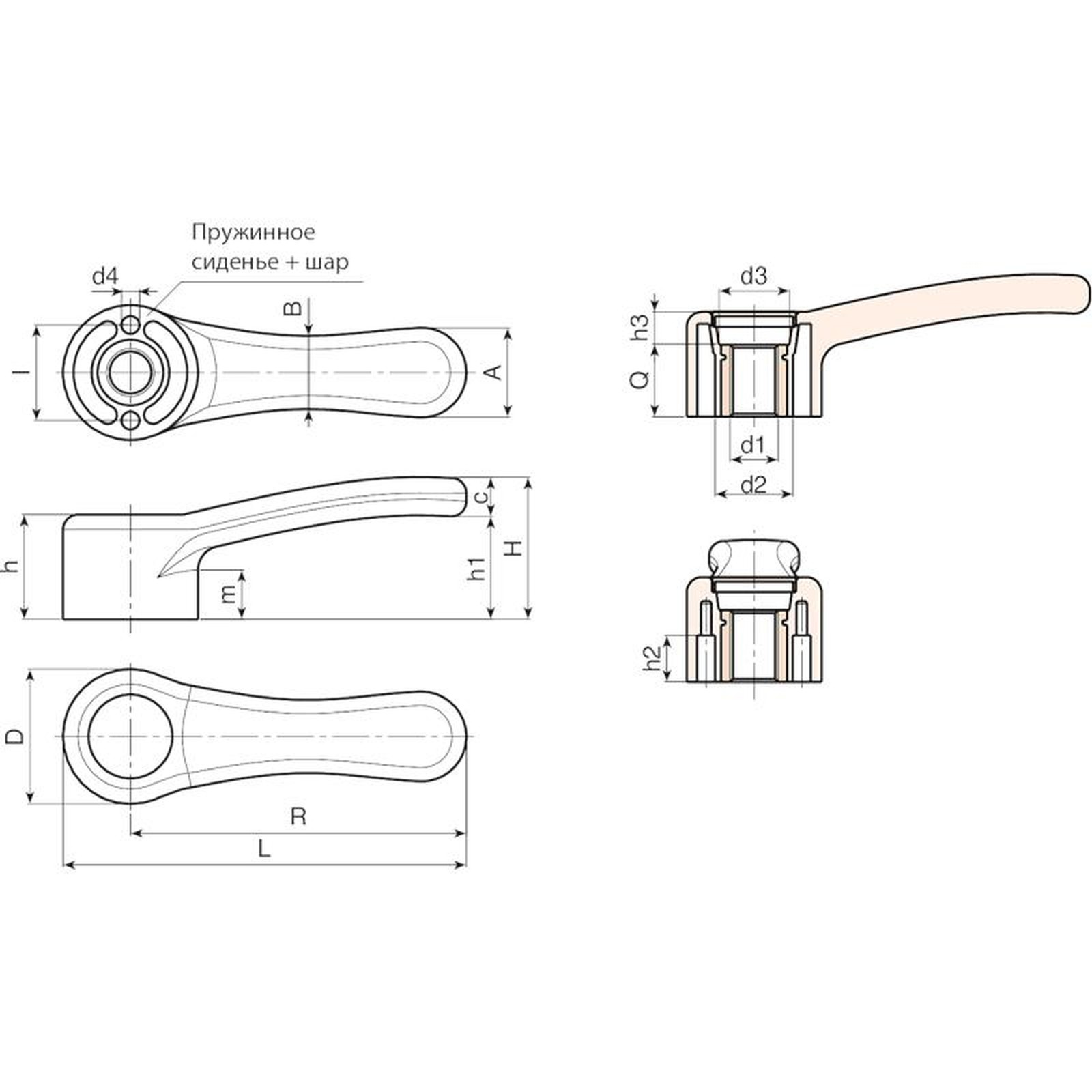

| Код | Арт. | L | R | D | H | h | h1 | h2 | h3 | m | I | A | B | c | d2 | d3 | d4 | d1 6H | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A150068.0001 | A150068.TM0601 | 84.5 | 68 | 33 | 37 | 25 | 27 | 11.5 | 9 | 12 | 24 | 20 | 17 | 10 | 20 | 16 | 4 | M6 | 16 | 42 |
| A150068.0002 | A150068.TM0801 | 84.5 | 68 | 33 | 37 | 25 | 27 | 11.5 | 9 | 12 | 24 | 20 | 17 | 10 | 20 | 16 | 4 | M8 | 16 | 40 |
| A150068.0006 | A150068.TM1001 | 84.5 | 68 | 33 | 37 | 25 | 27 | 11.5 | 9 | 12 | 24 | 20 | 17 | 10 | 20 | 16 | 4 | M10 | 16 | 40 |
| A150086.0001 | A150086.TM0801 | 104 | 86 | 36 | 40 | 28 | 29 | 14 | 12 | 13 | 26 | 24 | 19 | 11 | 22 | 18 | 5 | M8 | 16 | 72 |
| A150086.0001 | A150086.TM1001 | 104 | 86 | 36 | 40 | 28 | 29 | 14 | 12 | 13 | 26 | 24 | 19 | 11 | 22 | 18 | 5 | M10 | 16 | 71 |
| A150086.0005 | A150086.TM1201 | 104 | 86 | 36 | 40 | 28 | 29 | 14 | 12 | 13 | 26 | 24 | 19 | 11 | 22 | 18 | 5 | M12 | 16 | 70 |
| A150112.0004 | A150112.TM1201 | 134.5 | 112 | 45 | 47 | 36 | 35 | 14.5 | 12 | 16 | 32 | 30 | 24 | 13 | 26 | 23.5 | 6 | M12 | 24 | 99 |
| A150112.0010 | A150112.TM1401 | 134.5 | 112 | 45 | 47 | 36 | 35 | 14.5 | 12 | 16 | 32 | 30 | 24 | 13 | 26 | 23.5 | 6 | M14 | 24 | 98 |
| A150112.0012 | A150112.TM1601 | 134.5 | 112 | 45 | 47 | 36 | 35 | 14.5 | 12 | 16 | 32 | 30 | 24 | 13 | 26 | 23.5 | 6 | M16 | 24 | 95 |
| A150142.0001 | A150142.TM1401 | 169.5 | 142 | 55 | 52 | 40 | 36 | 18 | 13 | 17.5 | 40 | 37 | 30 | 16 | 32 | 28 | 8 | M14 | 27 | 240 |
| A150142.0003 | A150142.TM1601 | 169.5 | 142 | 55 | 52 | 40 | 36 | 18 | 13 | 17.5 | 40 | 37 | 30 | 16 | 32 | 28 | 8 | M16 | 27 | 235 |
| A150142.0005 | A150142.TM1801 | 169.5 | 142 | 55 | 52 | 40 | 36 | 18 | 13 | 17.5 | 40 | 37 | 30 | 16 | 32 | 28 | 8 | M18 | 27 | 230 |
