ARTICULAÇÃO ANGULAR EM AÇO - DIN 71802 - FORMA C
23
Y718
Giunti angolari
Materiais:
Aço com classe de resistência 5.8.
Superfície:
Torneada com baixa rugosidade.
Cor:
Zincagem blue standard.

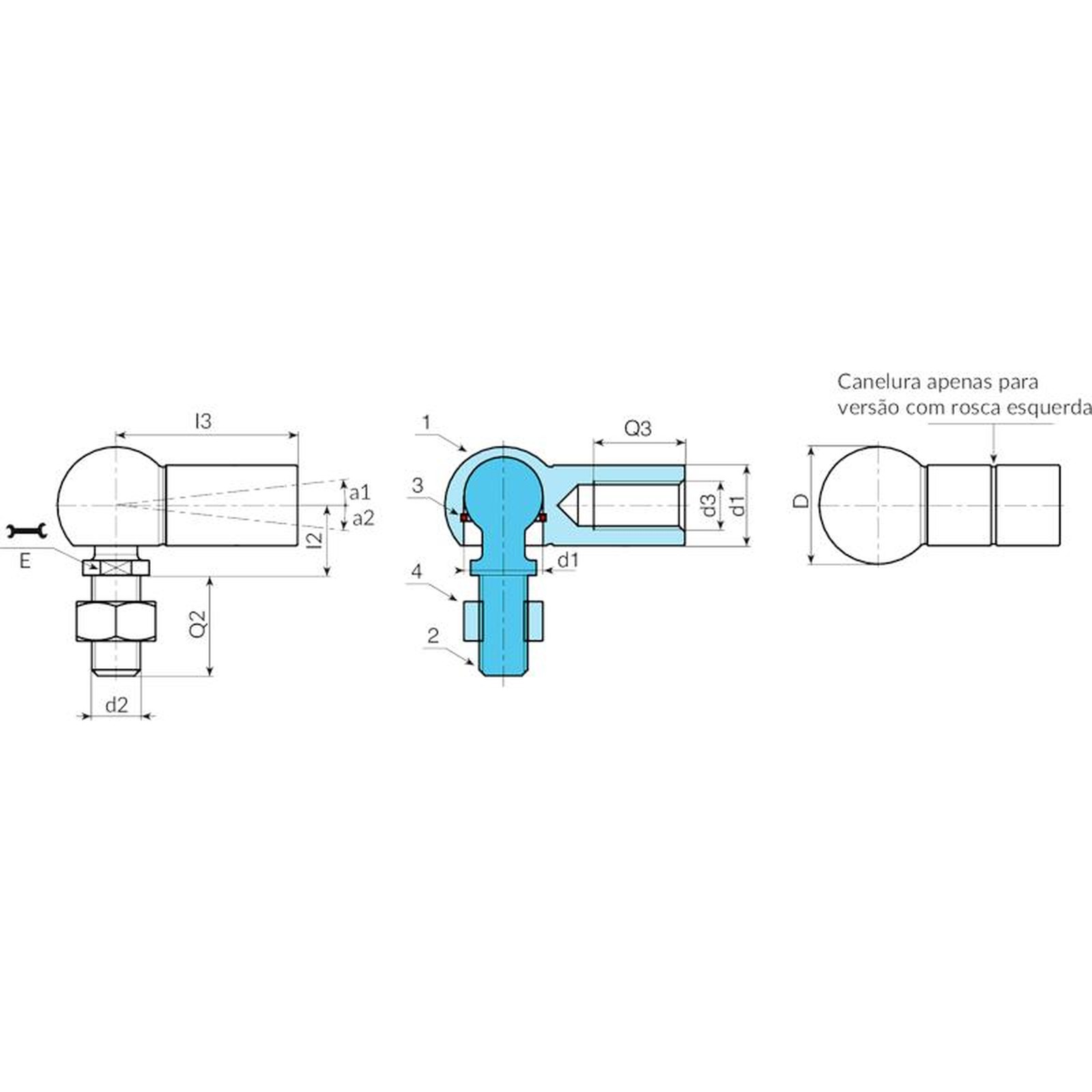

Inserções:
(1) Rótula esférica em aço com furo roscado.
(3) Anel elástico de retenção em aço harmónico.
(4) Porca com furo roscado em aço (DIN 934).
(2) Inserção esférica com alojamento para chave fresada e parafuso prisioneiro roscado obtido em peça única em aço (tolerância de rosca 6g).
Versão padrão:
Rosca direita (tolerância de rosca 6H).
Versão SX:
Rosca esquerda (tolerância de rosca 6H). Distinguível pela presença de canelura na rótula.
Pedidos especiais:
Nenhum.






Versão 718 - rótula com rosca padrão
Código | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y71808.0001 | Y71808.VZM05 | M5 | M5 | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
Y71810.0001 | Y71810.VZM06 | M6 | M6 | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 18 | 25 |
Y71813.0001 | Y71813.VZM08 | M8 | M8 | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 18 | 53 |
Y71816.0001 | Y71816.VZM10 | M10 | M10 | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 18 | 104 |
Y71819.0001 | Y71819.VZM14X1.5 | M14X1,5 | M14X1,5 | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | - | 15 | 221 |
Versão 718 - rótula com rosca ESQUERDA
Código | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y71808.0002 | Y71808.VZM05SX | M5 | M5 SX | 12.8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
Y71810.0002 | Y71810.VZM06SX | M6 | M6 SX | 14.8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 18 | 25 |
Y71813.0002 | Y71813.VZM08SX | M8 | M8 SX | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 18 | 53 |
Y71816.0002 | Y71816.VZM10SX | M10 | M10 SX | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 18 | 104 |
Y71819.0002 | Y71819.VZM14X1.5SX | M14X1,5 | M14X1,5 SX | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 18 | 221 |
