MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO SEM ARO EM AÇO
W804
Spintori filettati passo fine - con pomello

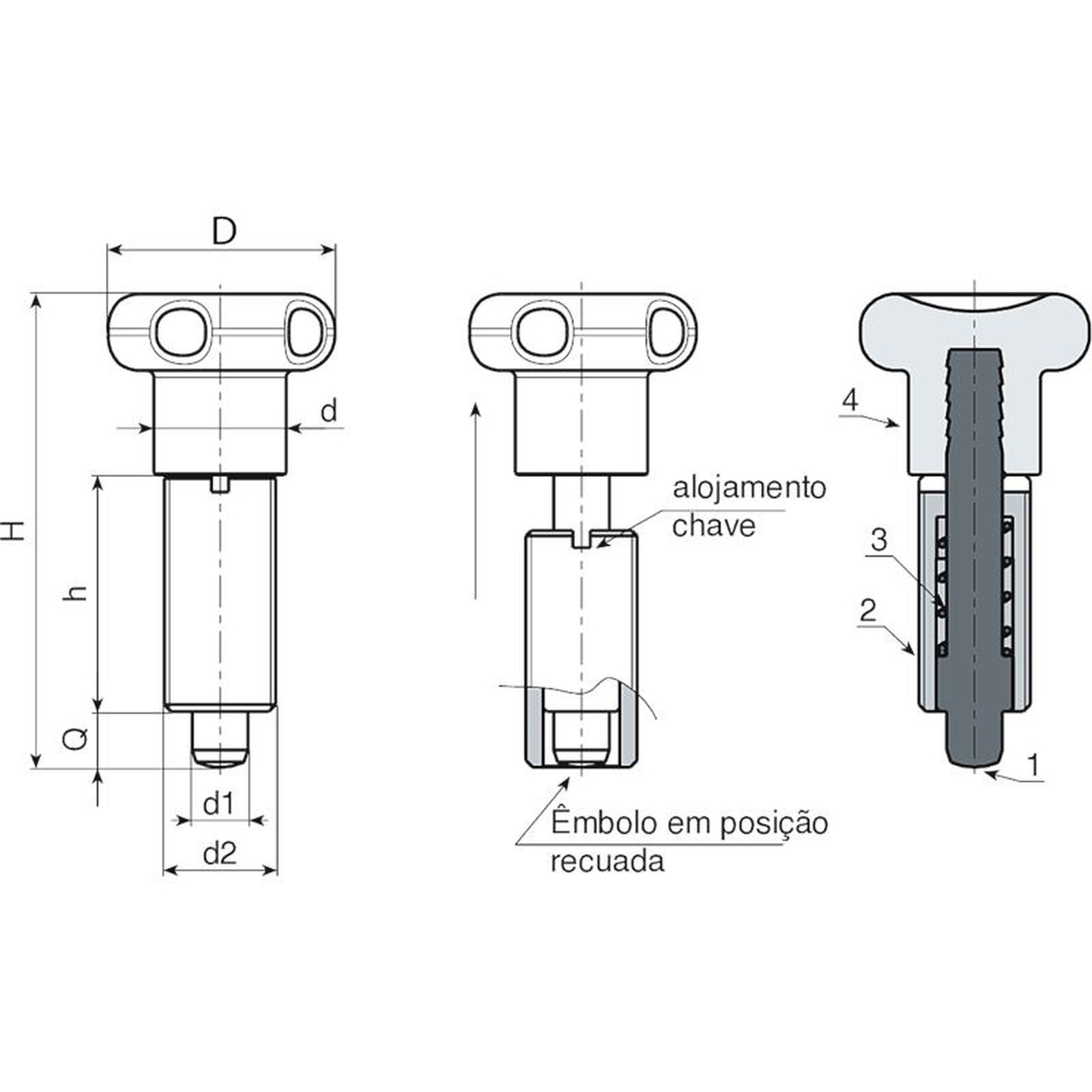

Materiais:
(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável. Resistente a óleos e massas lubrificantes.
W804:
(2) Corpo roscado em aço de alta resistência, com alojamento para chave.
(1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
W804CIN:
(2) Corpo roscado em aço inoxidável (Aisi 303), com alojamento para chave.
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
Superfície:
(4) Acetinada.
(1-2) Lisa.
Cor:
(4) Preto (RAL 9011).
W804:
(1-2) Preto do óxido.
W804CIN:
(1-2) Natural.
Chave de fixação:
A pedido, está disponível a chave de aperto com código W807.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
Pedidos especiais:
A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores.
A pedido, é possível fornecer as chaves de aperto.
Versão W804 - em aço preto do óxido
| Código | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Peso (g) | Chave |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0005 | W804.Q0501 | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0006 | W804.Q0601 | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0007 | W804.Q0801 | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0008 | W804.Q1001 | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
Versão W804 CIN - em aço inoxidável (Aisi 303)
| Código | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Peso (g) | Chave |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0001 | W804.I0501CIN | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0002 | W804.I0601CIN | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0003 | W804.I0801CIN | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0004 | W804.I1001CIN | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
