W803
ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PORCA DE BLOQUEIO
Êmbolos de indexação roscados de passo fino - sem manípulo

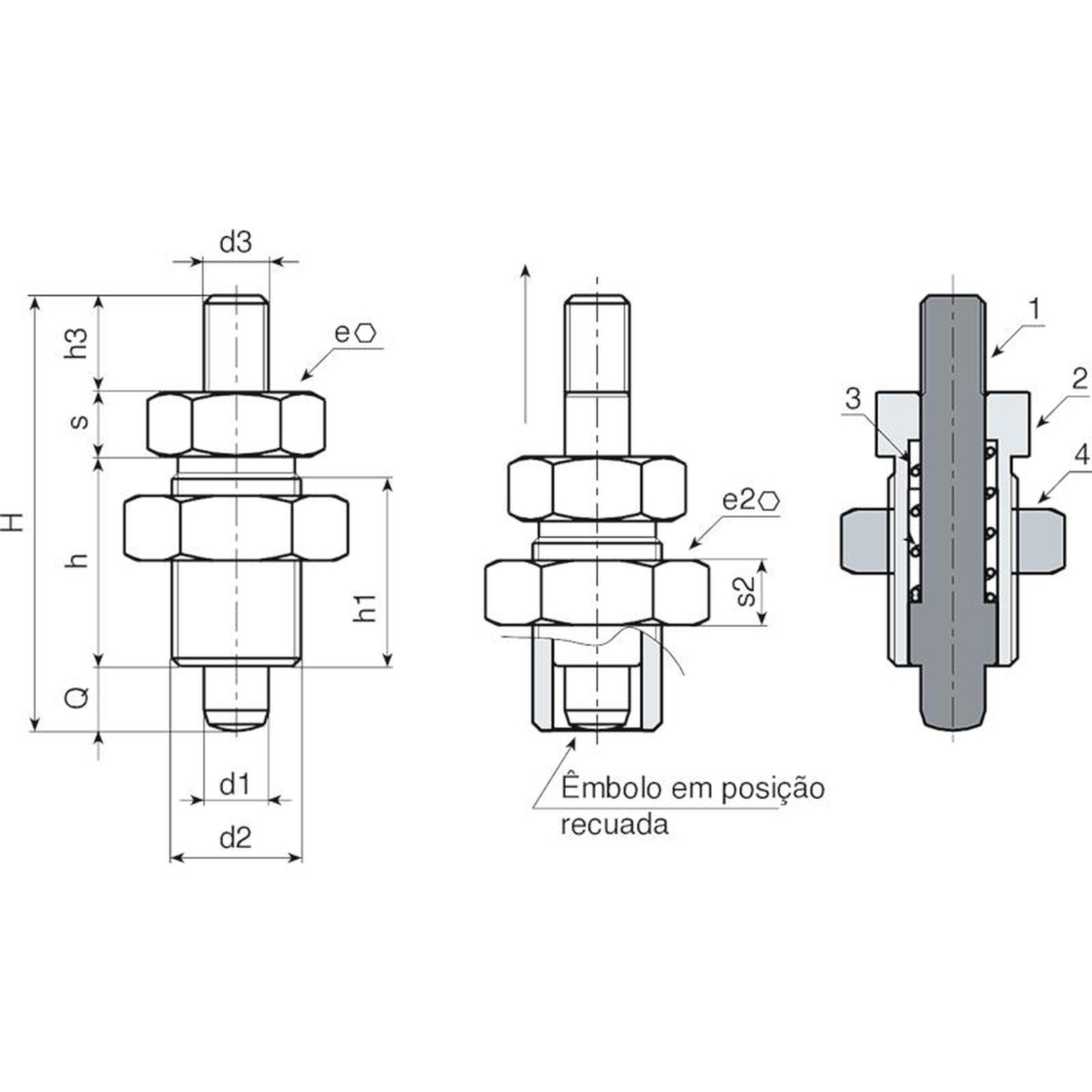

Materiais:
(3) Mola em aço inoxidável (Aisi 301).
W803:
(2) Aro hexagonal roscado em aço de alta resistência.
(1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
(4) Porca de bloqueio roscada em aço (UNI 5589).
W803CIN:
(2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(4) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).
Superfície:
Lisa.
Cor:
W803:Preto do óxido.
W803CIN:Natural.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
> Porca fornecida montada.
Pedidos especiais:
A pedido, a porca pode ser fornecida desmontada.
Nota:
Esta versão de êmbolo de indexação pode ser acoplada à qualquer volante com casquilho roscado, a pedir separadamente (ver as fotos adicionais).
Versão W803 - em aço preto do óxido
| Código | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W803.0006 | W803.R05 | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803010.0002 | W803010.R05M05 | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803.0007 | W803.R06 | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803012.0002 | W803012.R06M06 | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803.0008 | W803.R08 | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 8 | 62 |
| W803.0009 | W803.R10 | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
| W803020.0001 | W803020.R10M08 | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
Versão W803 CIN - em aço inoxidável (Aisi 303)
| Código | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W803.0001 | W803.I05CIN | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803010.0001 | W803010.I05M05CIN | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803.0002 | W803.I06CIN | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803012.0001 | W803012.I06M06CIN | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803.0003 | W803.I08CIN | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 8 | 62 |
| W803.0004 | W803.I10CIN | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
| W803020.0002 | W803020.I10M08CIN | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
