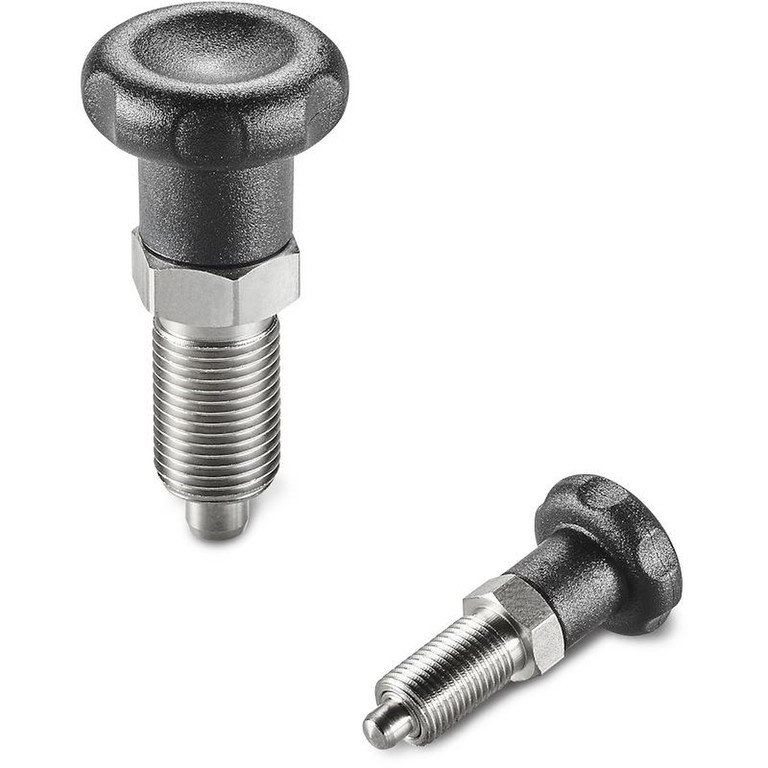

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO
Êmbolos de indexação roscados de passo fino - com manípulo
Materiais:
(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável. Resistente a óleos e massas lubrificantes.
W800:
(2) Aro hexagonal roscado em aço de alta resistência.
(1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
W800CIN:
(2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
Superfície:
(4) Acetinada.
(1-2-3) Lisa.
Cor:
(4) Preto (RAL 9011).
W800:
(1-2) Preto do óxido.
W800CIN:
(1-2) Natural.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
Pedidos especiais:
A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores.
Versão W800 - em aço preto do óxido

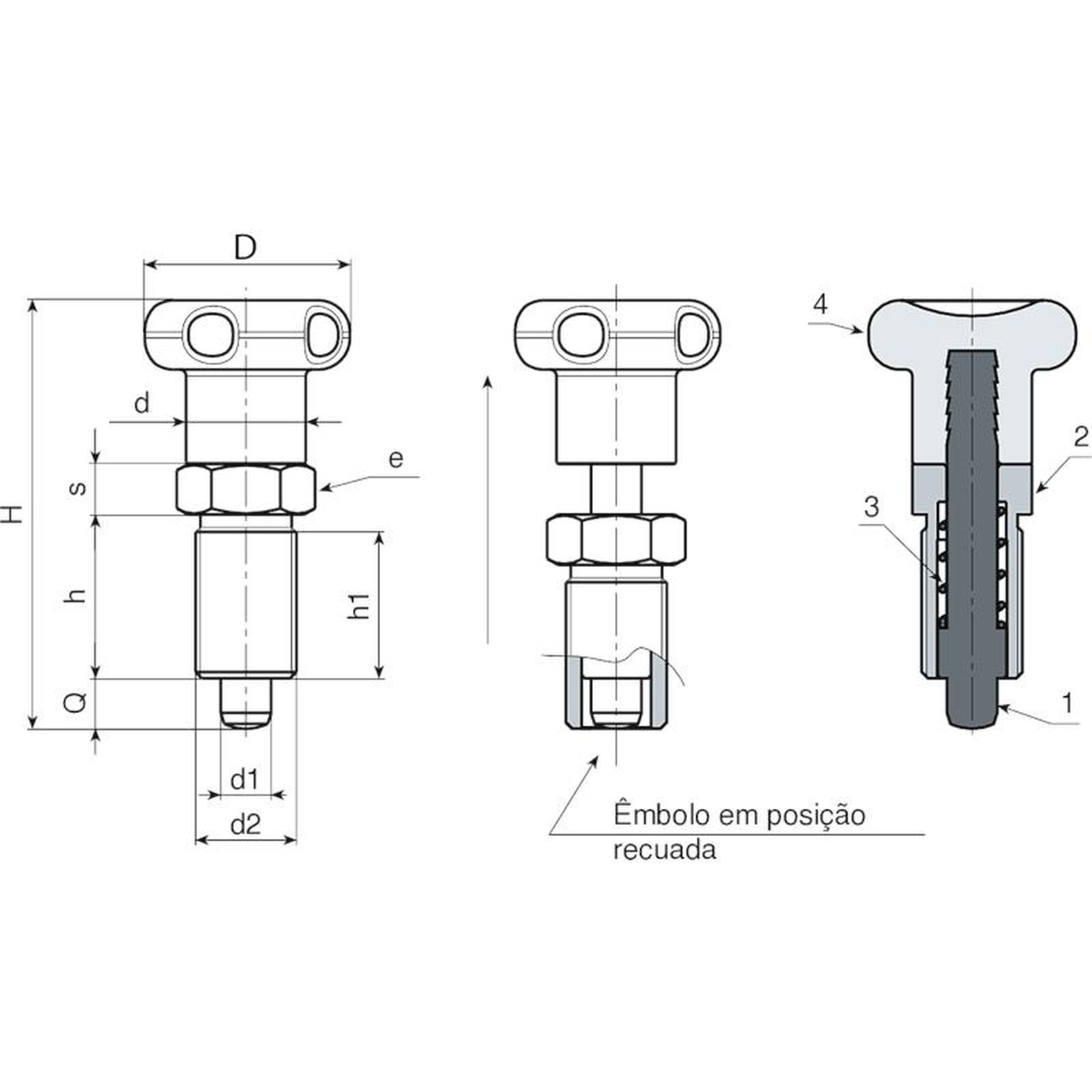

| Código | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W800.0006 | W800.Q0501 | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | 18 |
| W800.0007 | W800.Q0601 | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 31 |
| W800.0008 | W800.Q0801 | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 71 |
| W800.0010 | W800.Q1001 | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 123 |
Versão W800 CIN - em aço inoxidável (Aisi 303)
| Código | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W800.0001 | W800.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | 18 |
| W800.0002 | W800.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 31 |
| W800.0003 | W800.I0801CIN | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 71 |
| W800.0005 | W800.I1001CIN | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 123 |
