W798
ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM ANEL - COM PORCA
Êmbolos de indexação roscados de passo grosso - sem manípulo
Materiais:
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(3) Mola em aço inoxidável (Aisi 302).
(4) Anel elástico em aço harmónico inoxidável.
W798:
(2) Corpo do êmbolo de indexação roscado em aço automático.
(5) Porca de bloqueio roscada em aço (UNI 5589).
W798 CIN:
(2) Corpo do êmbolo de indexação roscado em aço inoxidável (Aisi 303).
(5) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).
Superfície:
W798:
(2-5) Zincagem.
(1-4) Natural.
W798 CIN:
(1-2-4-5) Natural.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
> Porca fornecida montada.
Pedidos especiais:
A pedido, a porca pode ser fornecida desmontada.

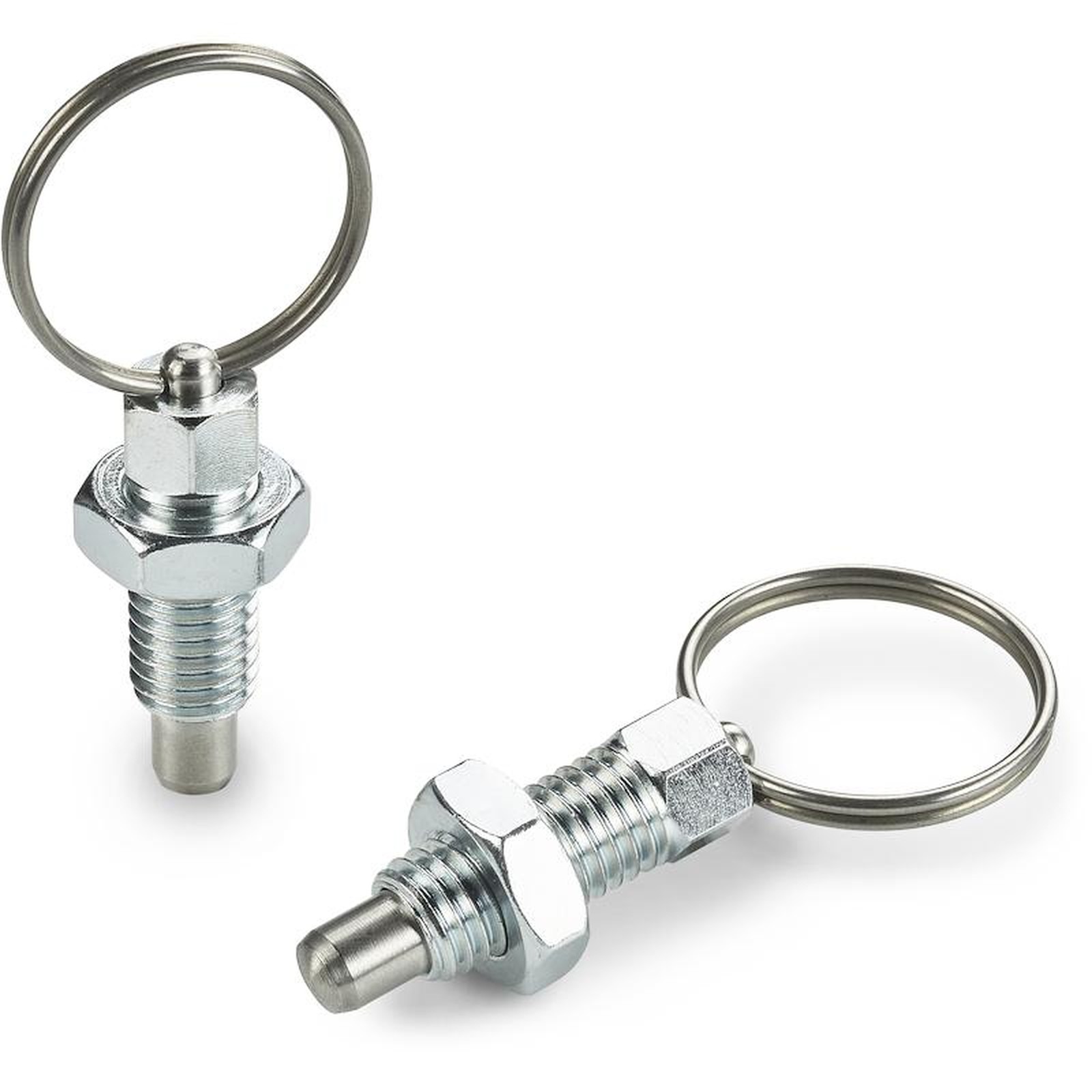

Versão W798 - em aço zincado

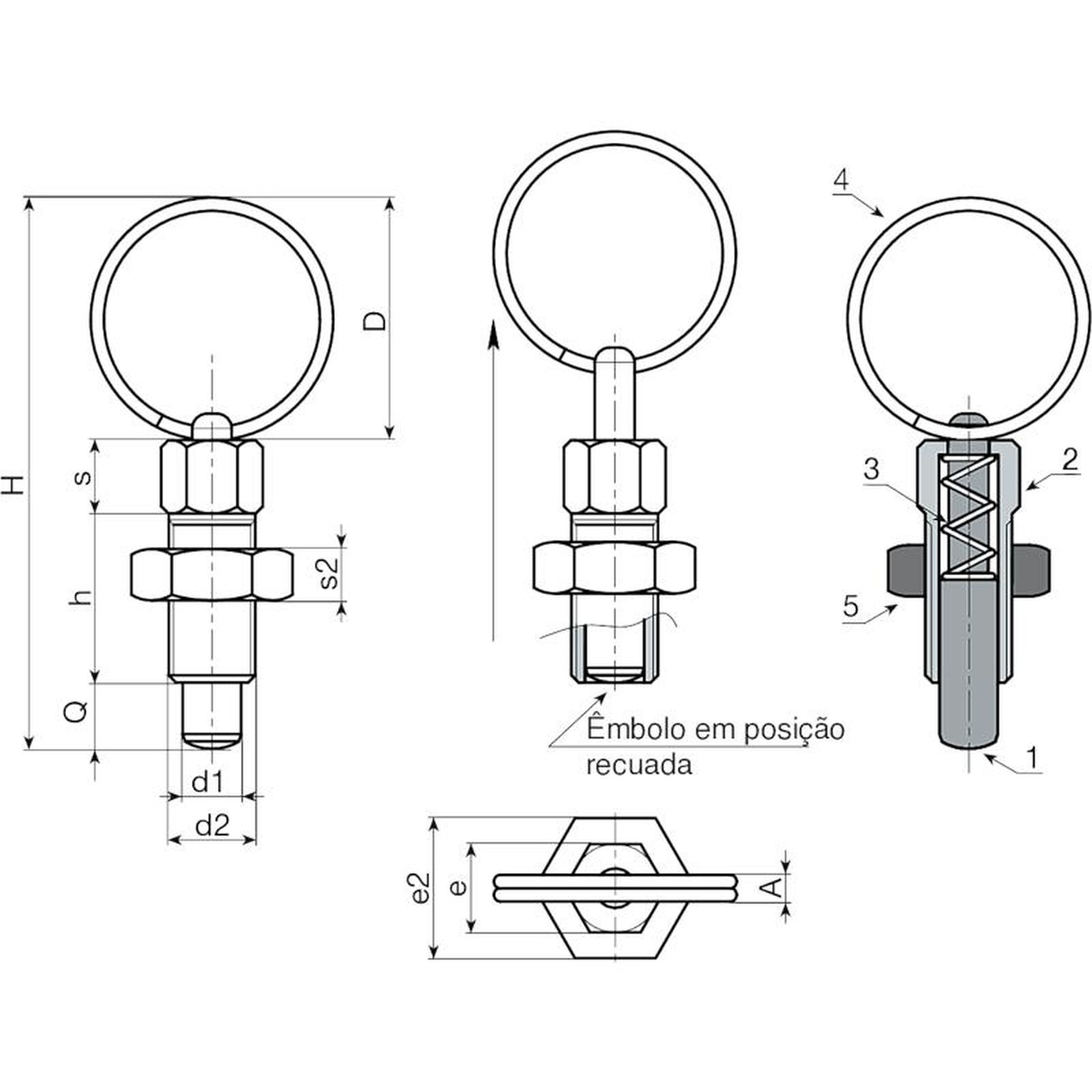

| Código | Art. | D | H | h | A | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W798.0001 | W798.J04 | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 10 | 4 | 4 | 4 | 7 |
| W798.0003 | W798.J05 | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 16 |
| W798.0005 | W798.J06 | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 17 | 6 | 6 | 6 | 31 |
| W798.0007 | W798.J08 | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 50 |

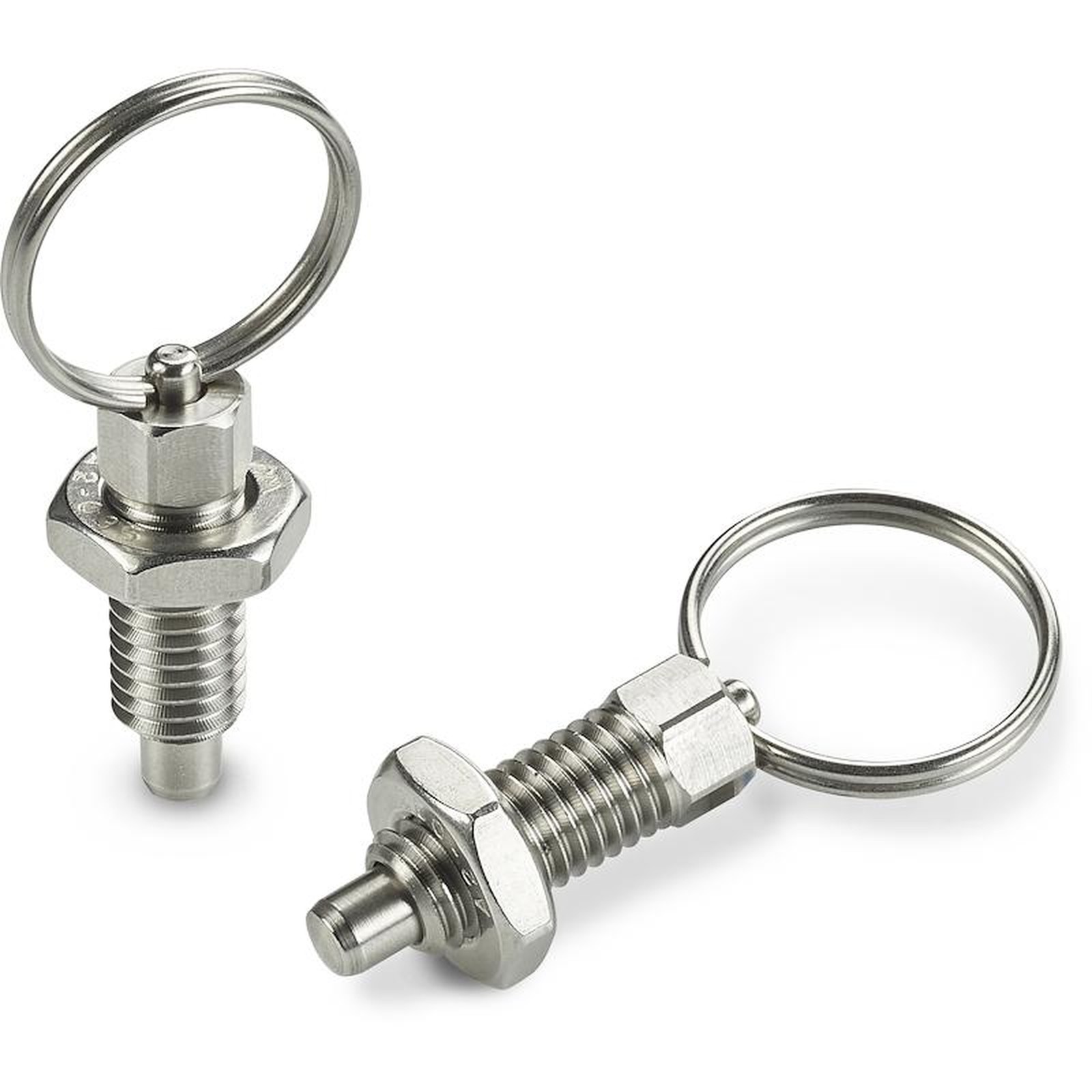

Versão W798 CIN - em aço inoxidável (Aisi 303)
| Código | Art. | D | H | h | A | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W798.0002 | W798.J04CIN | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 10 | 4 | 4 | 4 | 7 |
| W798.0004 | W798.J05CIN | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 16 |
| W798.0006 | W798.J06CIN | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 17 | 6 | 6 | 6 | 31 |
| W798.0008 | W798.J08CIN | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 50 |
