W794
MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM BLOQUEIO - COM PORCA
Êmbolos de indexação roscados de passo grosso - com manípulo

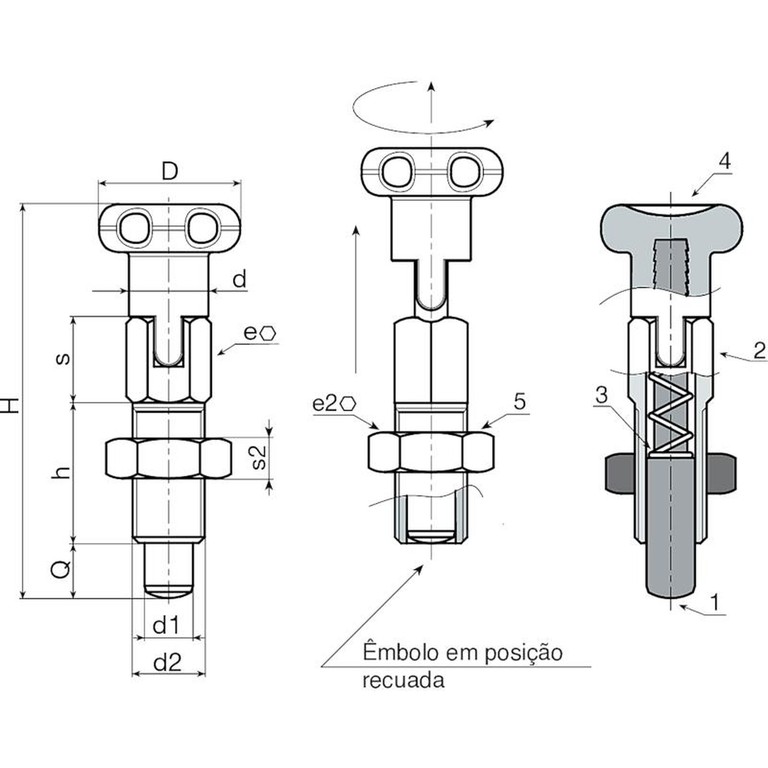

Materiais:
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(3) Mola em aço inoxidável (Aisi 302).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável. Resistente a óleos e massas lubrificantes.
W794:
(2) Corpo do êmbolo de indexação roscado com bloqueio, em aço automático.
(5) Porca de bloqueio roscada em aço (UNI 5589).
W794 CIN:
(2) Corpo do êmbolo de indexação roscado com bloqueio em aço inoxidável (Aisi 303).
(5) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).
Superfície:
(4) Acetinada.
(1-2-5) Lisa.
Cor:
(4) Preto (RAL 9011).
W794:
(2-5) Zincagem.
W794 CIN:
(1-2-5) Natural.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
> Porca fornecida montada.
Pedidos especiais:
A pedido, a porca pode ser fornecida desmontada.
Versão W794 - em aço zincado

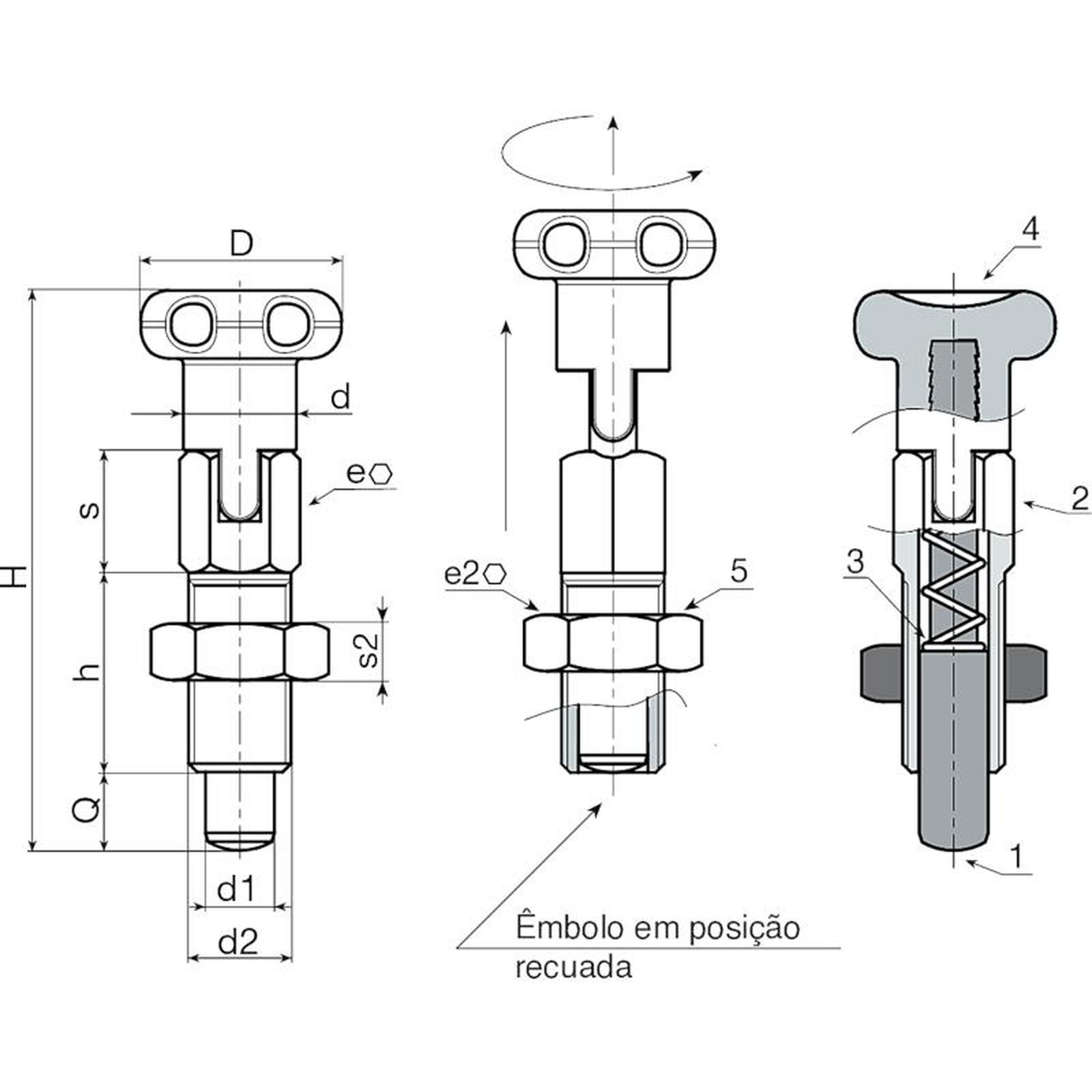

| Código | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W794.0001 | W794.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 10 | 4 | 4 | 4 | 7 |
| W794.0003 | W794.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 13 | 5 | 5 | 5 | 16 |
| W794.0005 | W794.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 32 |
| W794.0007 | W794.J0801 | 24 | 13 | 58 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 51 |
Versão W794 CIN - em aço inoxidável (Aisi 303)
| Código | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W794.0002 | W794.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 10 | 4 | 4 | 4 | 7 |
| W794.0004 | W794.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 13 | 5 | 5 | 5 | 16 |
| W794.0006 | W794.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 32 |
| W794.0008 | W794.J0801CIN | 24 | 13 | 58 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 51 |
