MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO CURTO - COM PORCA

22

W781


Spintori filettati passo fine - con pomello

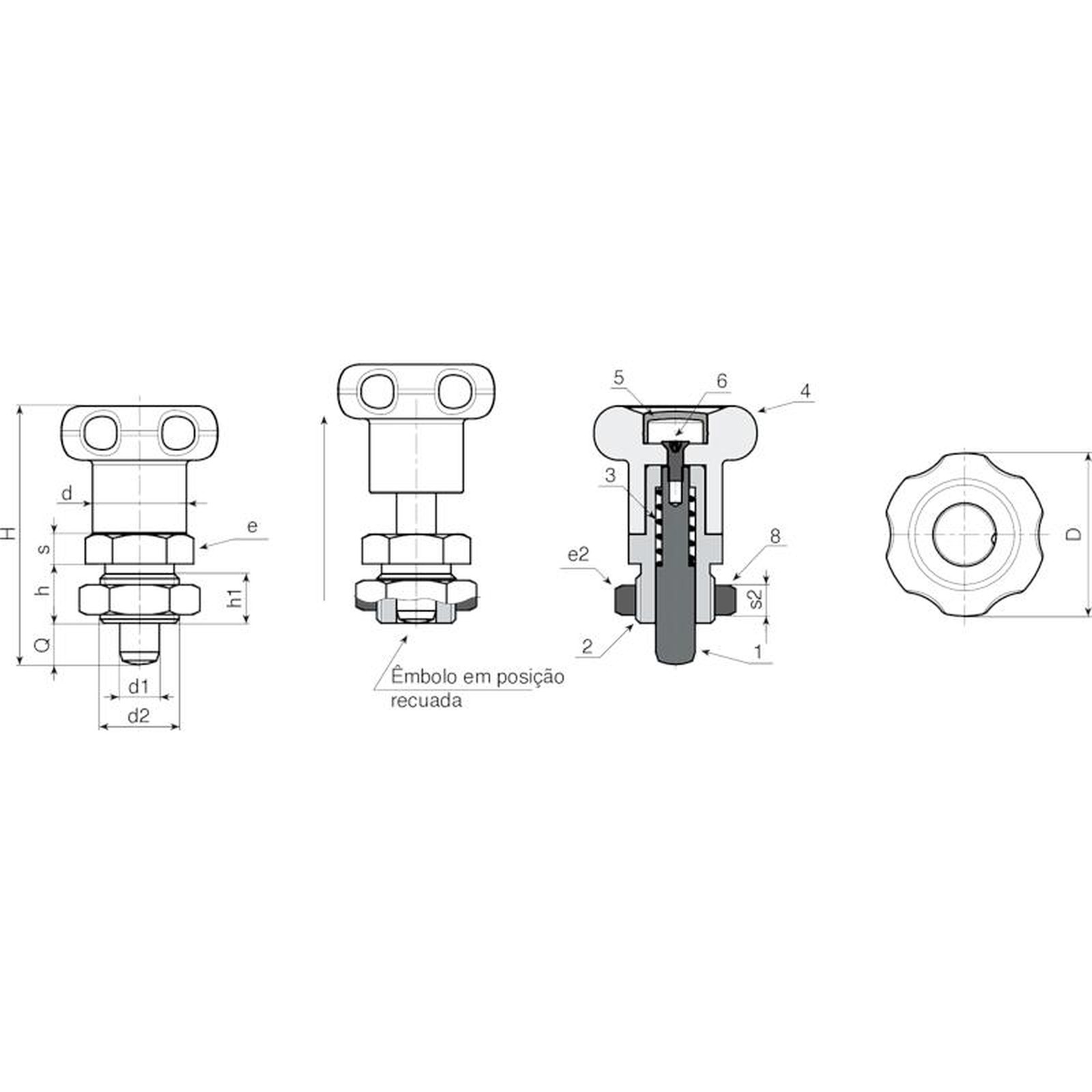

    Materiais:

    (4) Manípulo de lóbulos em poliamida reforçada. Não desmontável. Resistente a óleos e massas lubrificantes.

    (5) Tampão central em poliamida. Resistente a óleos e massas lubrificantes.

    W781:

    (3) Mola em aço zincado.

    (2) Aro hexagonal roscado em aço de alta resistência.

    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.

    (6) Parafuso de fixação do manípulo em aço zincado (ISO 7046).

    (8) Porca de bloqueio em aço (UNI 5589).

    W781CIN:

    (3) Mola em aço inoxidável (Aisi 301).

    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).

    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).

    (6) Parafuso de fixação do manípulo em aço zincado (ISO 7046).

    (8) Porca de bloqueio em aço inoxidável (Aisi 304) (UNI 5589).

    Superfície:

    (4-5) Acetinada.

    (1-2-3-8) Lisa.

    Cor:

    (4) Preto (RAL 9011).

    (5) Cinzento (RAL 7035).

    W781:

    (1-2-8) Preto do óxido.

    W781CIN:

    (1-2-8) Natural.

    ATENÇÃO:

    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    > Porca fornecida montada.

    Pedidos especiais:

    A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores.

    A pedido, a porca pode ser fornecida desmontada.

    Ficha de dados

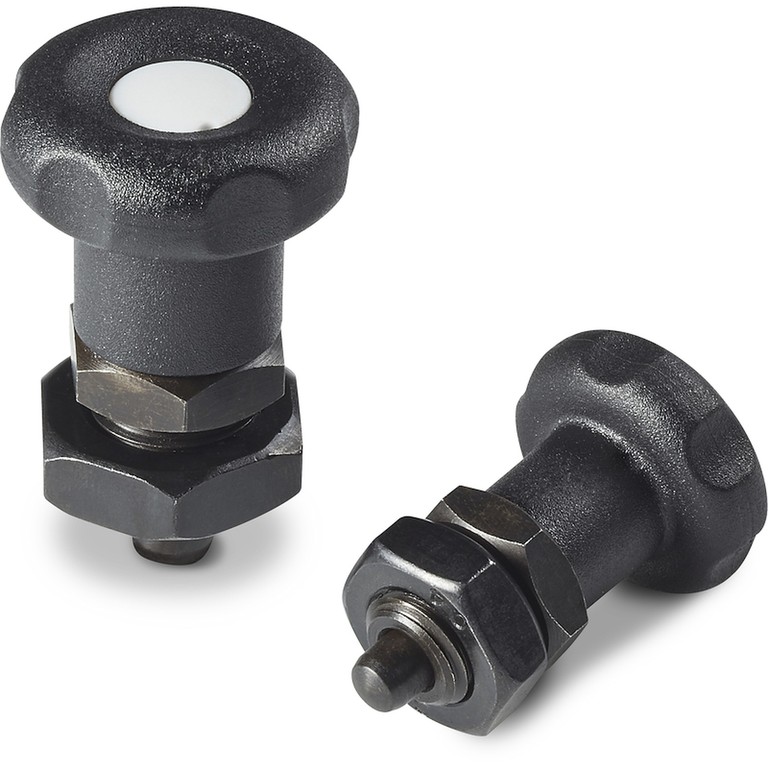

    Versão W781 - em aço preto do óxido

    Código Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W781.0003 W781.Q0601 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
    W781.0004 W781.Q0801 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75

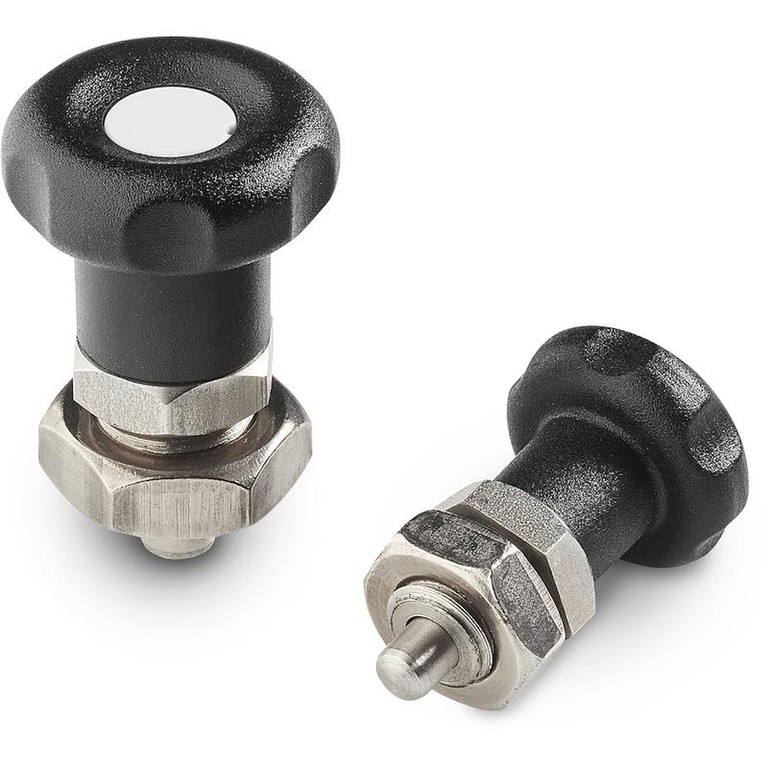

    Versão W781 CIN - em aço inoxidável (Aisi 303)

    Código Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W781.0001 W781.I0601CIN 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
    W781.0002 W781.I0801CIN 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
