MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL COM BLOQUEIO - COM PORCA
22
W738CIN
Spintori filettati passo grosso - Inox integrale
Materiais:
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(2) Corpo do êmbolo de indexação roscado com bloqueio em aço inoxidável (Aisi 303).
(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos torneado em aço inoxidável (Aisi 303).
(5) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).
Superfície:
Acetinada.
Cor:
Naturale.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
> Porca fornecida montada.
Pedidos especiais:
A pedido, o êmbolo de indexação pode ser fornecido totalmente desmontado.
A pedido, a porca pode ser fornecida desmontada.

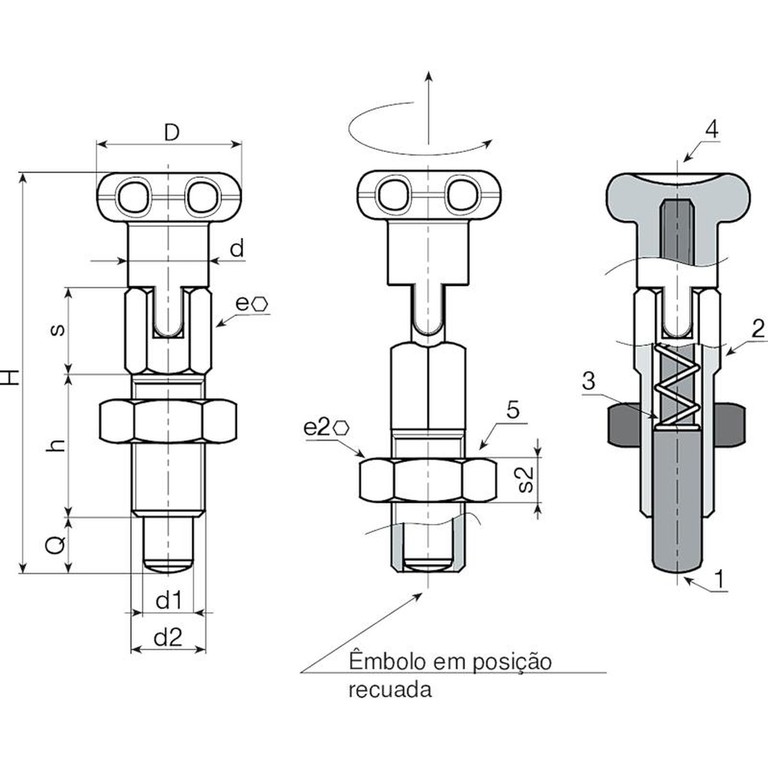

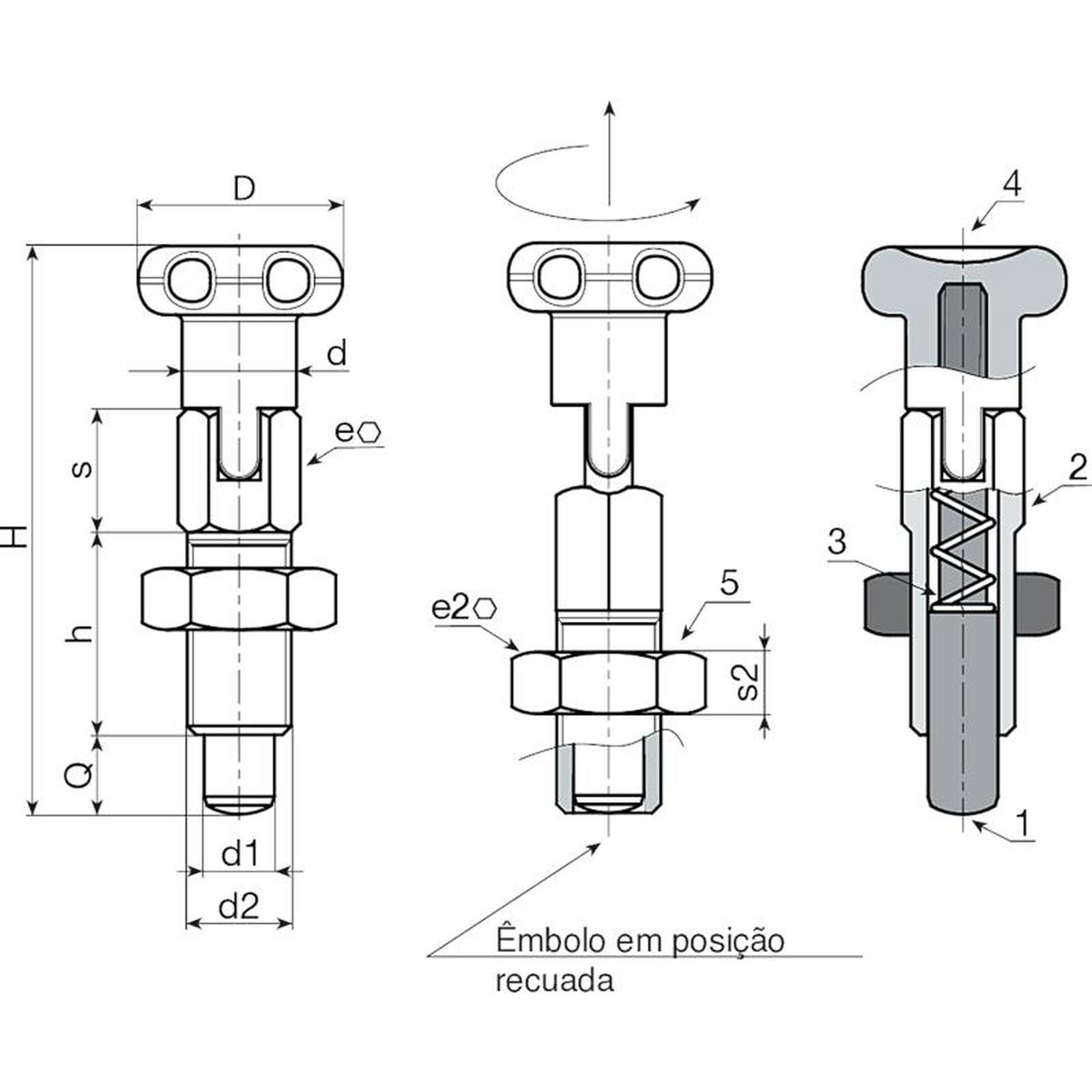

Versão W738 CIN - com porca
| Código | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W738.0001 | W738.I05CIN | 18 | 9 | 46 | 16 | 8 | 10 | M08 | 13 | 5 | 5 | 5 | 26 |
| W738.0002 | W738.I06CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 71 |
| W738.0003 | W738.I08CIN | 24 | 13 | 66 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 110 |
