W735CIN
MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL
Êmbolos de indexação roscados de passo grosso - Aço inoxidável integral

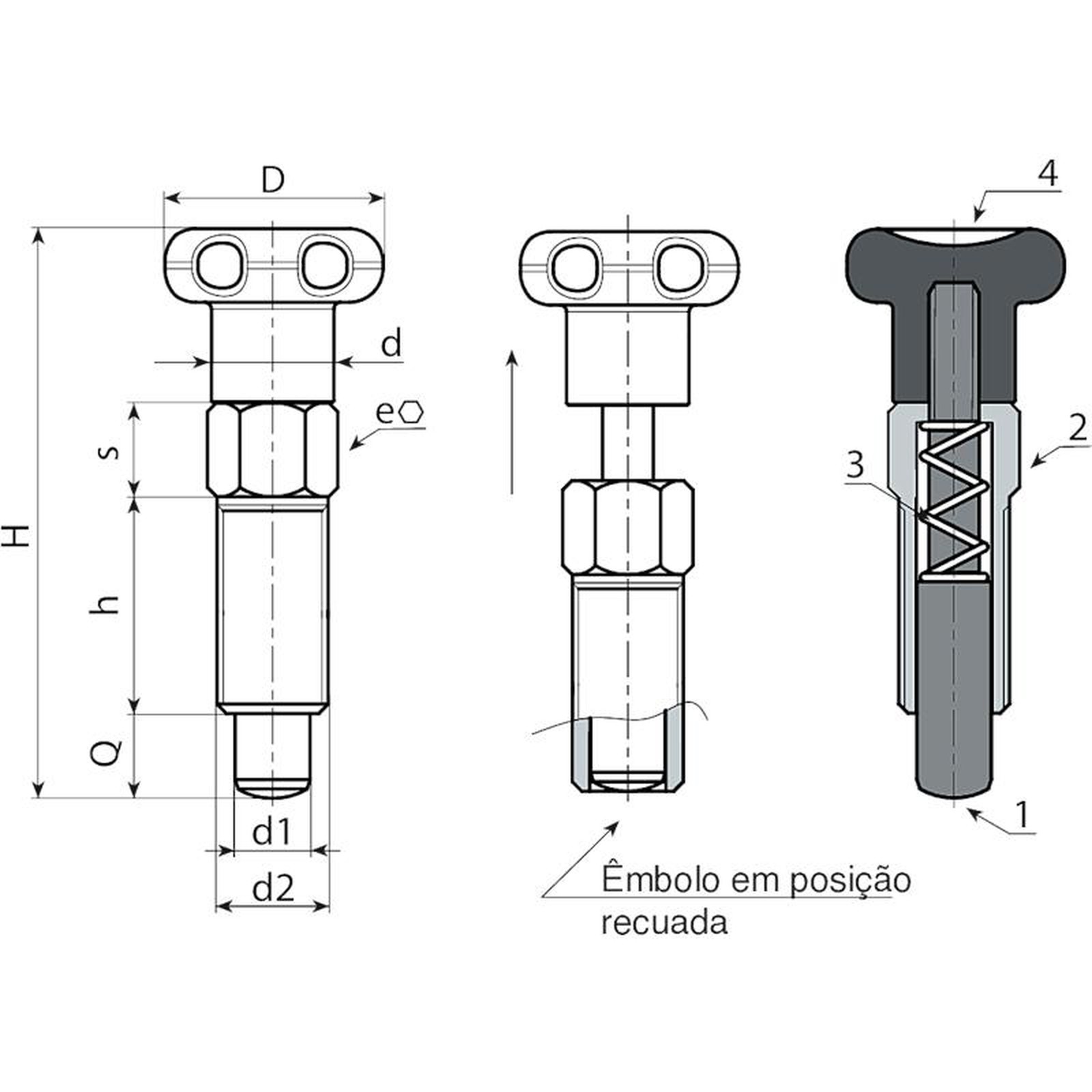

Materiais:
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(2) Corpo do êmbolo de indexação roscado em aço inoxidável (Aisi 303).
(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos torneado em aço inoxidável (Aisi 303).
Superfície:
Acetinada.
Cor:
Natural.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
Pedidos especiais:
A pedido, o êmbolo de indexação pode ser fornecido totalmente desmontado.
Versão W735CIN - sem porca
| Código | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W735.0001 | W735.I05CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 5 | 5 | 21 |
| W735.0002 | W735.I06CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 6 | 6 | 23 |
| W735.0003 | W735.I08CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 8 | 8 | 69 |
