MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL

22

W720CIN


Spintori filettati passo fine - Inox integrale

    Materiais:

    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).

    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).

    (3) Mola em aço inoxidável (Aisi 301).

    (4) Manípulo de lóbulos torneado em aço inoxidável (Aisi 303).

    Superfície:

    Acetinada.

    Cor:

    Naturale.

    ATENÇÃO:

    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    Pedidos especiais:

    A pedido e por quantidade, o êmbolo de indexação pode ser fornecido totalmente desmontado.

    Ficha de dados

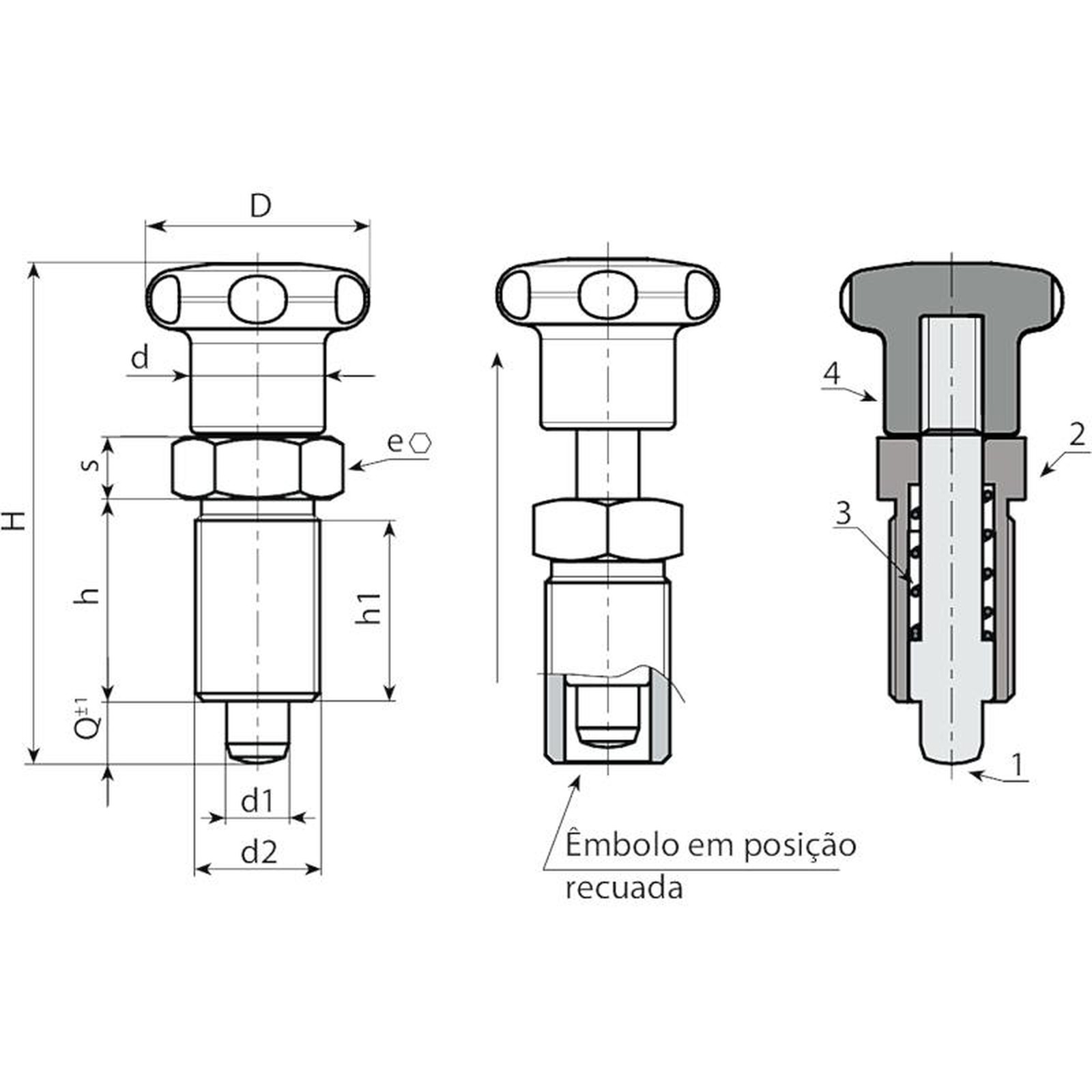

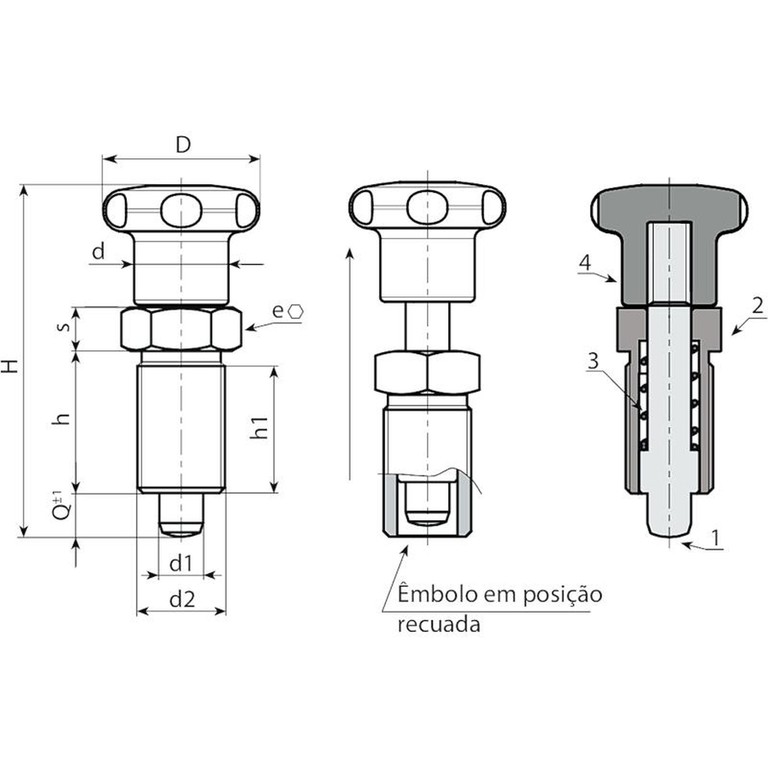

    Versão W720CIN - sem porca

    Código Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q Peso (g)
    W720.0001 W720.I0501CIN 22 45 17 15 M10x1 12 12 5 5 5 -
    W720.0002 W720.I0601CIN 27 54 20 18 M12x1,5 14 14 6 6 6 -
    W720.0003 W720.I0801CIN 32 67 26 23 M16x1,5 19 19 8 8 8 -
    W720.0004 W720.I1001CIN 32 79 33 30 M20x1,5 20 22 10 10 10 190
