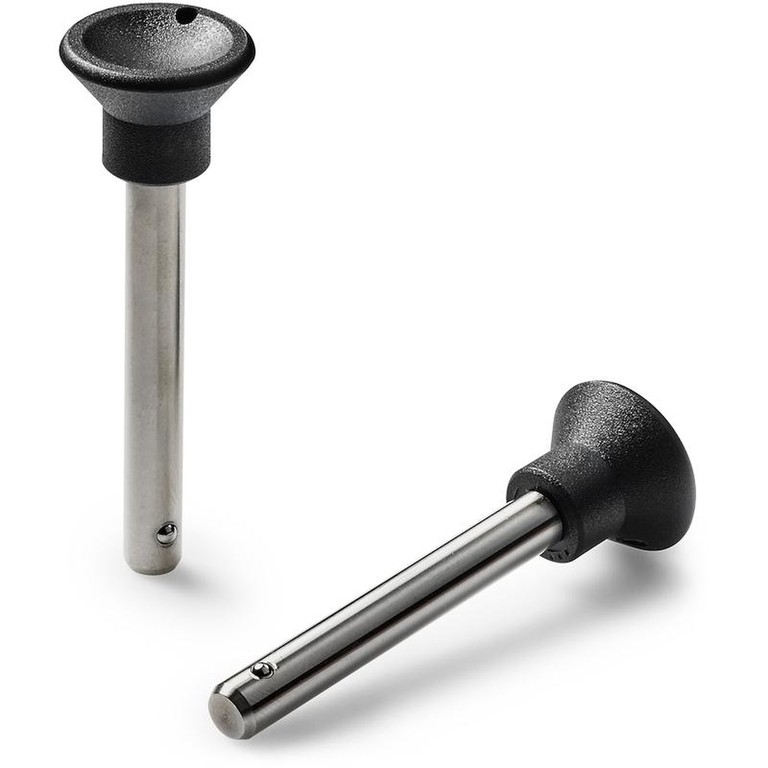

MANÍPULO DE PLÁSTICO COM HASTE DE FIXAÇÃO RÁPIDA
22
W698
Posizionatori con sfera e molla
Materiais:
(1) Poliamida reforçada. Resistente a óleos e massas lubrificantes.
(2) Aço inoxidável (Aisi 303).
Superfície:
(1) Acetinada.
(2) Torneada.
Cor:
(1) Preto (RAL 9011).
(2) Natural.
Inserções:
(4) Mola em aço zincado.
(3) Esferas em aço inoxidável (Aisi 440C).
(2) Haste torneada com alojamento para mola e esfera.
Atenção:
> Com o diâmetro da haste igual ou maior que 10mm, existem duas esferas de retenção.
> Recomendamos a realização do furo de alojamento da haste com tolerância H11.
Pedidos especiais:
Nenhum.

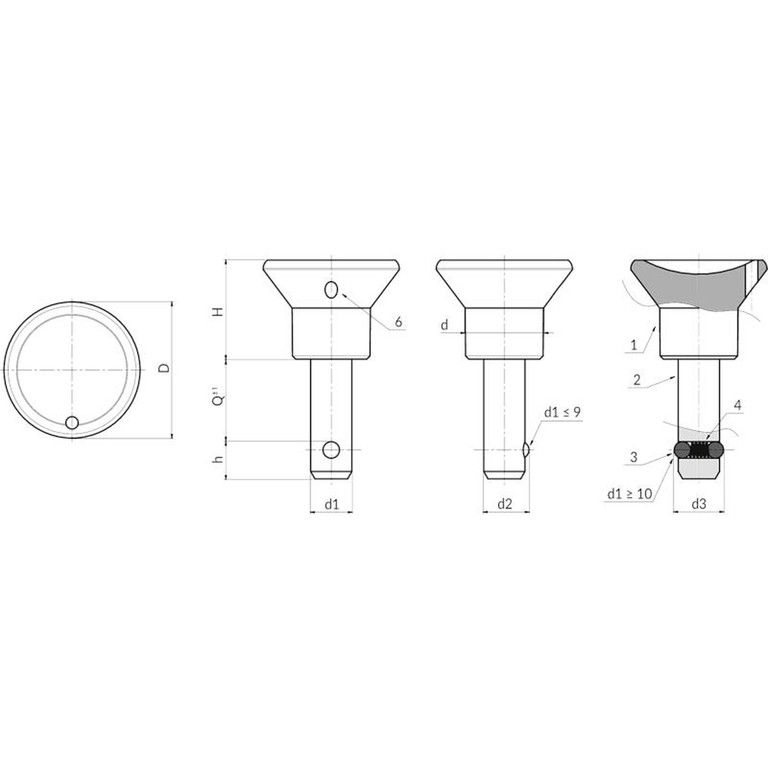

| Código | Art. | D | d | H | h | d2 | d3 | d1 (-0.04 -0.08) | Q (+0.6) | Peso (g) | Esforço de corte por duplo corte máx. kN. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W698025.0001 | W698025.TD06X1001 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 10 | 12 | 22 |
| W698025.0002 | W698025.TD06X1501 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 15 | 12 | 22 |
| W698025.0003 | W698025.TD06X2001 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 20 | 13 | 22 |
| W698025.0004 | W698025.TD06X2501 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 25 | 14 | 22 |
| W698025.0005 | W698025.TD06X3001 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 30 | 15 | 22 |
| W698025.0006 | W698025.TD06X4001 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 40 | 18 | 22 |
| W698025.0007 | W698025.TD06X5001 | 25 | 14 | 18 | 7 | 6.5 | - | 6 | 50 | 21 | 22 |
| W698025.0008 | W698025.TD08X1501 | 25 | 14 | 18 | 8 | 8.75 | - | 8 | 15 | 18 | 38 |
| W698025.0009 | W698025.TD08X2001 | 25 | 14 | 18 | 8 | 8.75 | - | 8 | 20 | 19 | 38 |
| W698025.0010 | W698025.TD08X2501 | 25 | 14 | 18 | 8 | 8.75 | - | 8 | 25 | 20 | 38 |
| W698025.0011 | W698025.TD08X3001 | 25 | 14 | 18 | 8 | 8.75 | - | 8 | 30 | 21 | 38 |
| W698025.0012 | W698025.TD08X4001 | 25 | 14 | 18 | 8 | 8.75 | - | 8 | 40 | 25 | 38 |
| W698025.0013 | W698025.TD08X5001 | 25 | 14 | 18 | 8 | 8.75 | - | 8 | 50 | 31 | 38 |
| W698033.0001 | W698033.TD10X1501 | 33 | 19 | 24 | 9 | - | 12 | 10 | 15 | 29 | 60 |
| W698033.0002 | W698033.TD10X2001 | 33 | 19 | 24 | 9 | - | 12 | 10 | 20 | 32 | 60 |
| W698033.0003 | W698033.TD10X2501 | 33 | 19 | 24 | 9 | - | 12 | 10 | 25 | 37 | 60 |
| W698033.0004 | W698033.TD10X3001 | 33 | 19 | 24 | 9 | - | 12 | 10 | 30 | 38 | 60 |
| W698033.0005 | W698033.TD10X4001 | 33 | 19 | 24 | 9 | - | 12 | 10 | 40 | 46 | 60 |
| W698033.0006 | W698033.TD10X5001 | 33 | 19 | 24 | 9 | - | 12 | 10 | 50 | 53 | 60 |
| W698033.0007 | W698033.TD12X2001 | 33 | 19 | 24 | 10 | - | 14.5 | 12 | 20 | 40 | 86 |
| W698033.0008 | W698033.TD12X3001 | 33 | 19 | 24 | 10 | - | 14.5 | 12 | 30 | 51 | 86 |
| W698033.0009 | W698033.TD12X4001 | 33 | 19 | 24 | 10 | - | 14.5 | 12 | 40 | 60 | 86 |
| W698033.0010 | W698033.TD12X5001 | 33 | 19 | 24 | 10 | - | 14.5 | 12 | 50 | 69 | 86 |
