PUXADORES EM T COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PORCA DE BLOQUEIO

22

W271


Spintori filettati passo fine - con pomello

    Materiais:

    (3) Mola em aço inoxidável (Aisi 301).

    (4) Puxador em T em poliamida reforçada. Não desmontável. Resistente a óleos e massas lubrificantes.

    W271:

    (2) Aro hexagonal roscado em aço de alta resistência.

    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.

    (5) Porca de bloqueio roscada em aço (UNI 5589).

    W271CIN:

    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).

    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).

    (5) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).

    Superfície:

    (4) Acetinada.

    (1-2-3-5) Lisa.

    Cor:

    (4) Preto (RAL 9011).

    W271: (1-2-5) Preto do óxido.

    W271CIN: (1-2-5) Natural.

    ATENÇÃO:

    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    > Porca fornecida montada.

    Pedidos especiais:

    A pedido e por quantidade, o puxador em T pode ser fornecido com cores conforme a tabela de cores.

    A pedido, a porca pode ser fornecida desmontada.

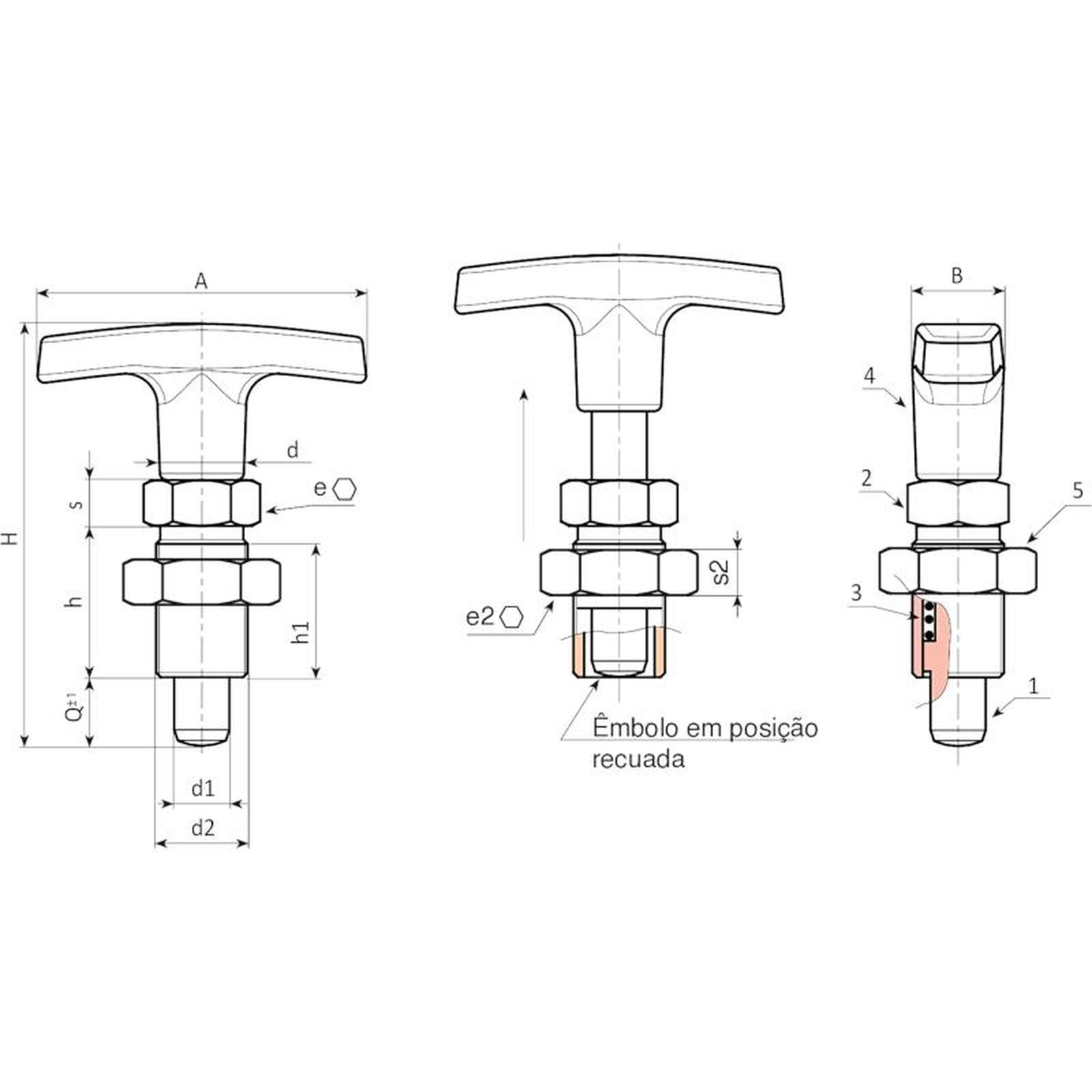

    Ficha de dados

    Versão W271 - em aço preto do óxido

    Código Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W271.0005 W271.Q0501 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
    W271.0006 W271.Q0601 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
    W271.0007 W271.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
    W271.0008 W271.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161

    Versão W271 CIN - em aço inoxidável (Aisi 303)

    Código Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W271.0001 W271.I0501CIN 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
    W271.0002 W271.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
    W271.0003 W271.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
    W271.0004 W271.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
