W270
PUXADOR EM T COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO
Êmbolos de indexação roscados de passo fino - com manípulo
Materiais:
(3) Mola em aço inoxidável (Aisi 301).
(4) Puxador em T em poliamida reforçada. Não desmontável. Resistente a óleos e massas lubrificantes.
W270:
(2) Aro hexagonal roscado em aço de alta resistência.
(1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
W270CIN:
(2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
Superfície:
(4) Acetinada.
(1-2-3-5) Lisa.
Cor:
(4) Preto (RAL 9011).
W270:
(1-2-5) Preto do óxido.
W270CIN:
(1-2-5) Natural.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
Pedidos especiais:
A pedido e por quantidade, o puxador em T pode ser fornecido com cores conforme a tabela de cores.
Versão W270 - em aço preto do óxido

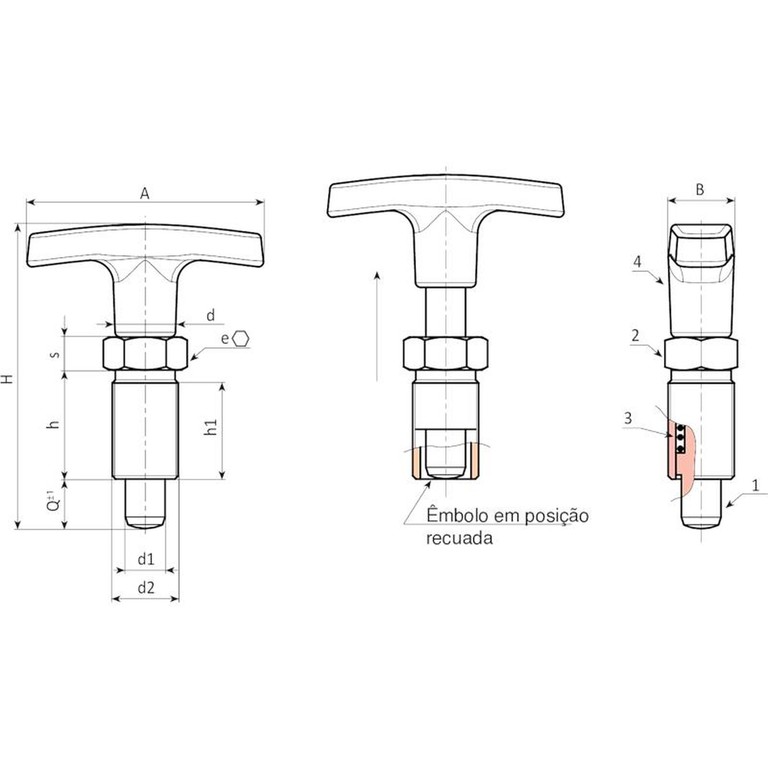

| Código | Art. | A | B | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W270.0007 | W270.Q0501 | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 5 | 5 | 29 |
| W270.0008 | W270.Q0601 | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 36 |
| W270.0009 | W270.Q0801 | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 8 | 8 | 73 |
| W270.0010 | W270.Q1001 | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 10 | 10 | 136 |
Versão W270CIN - em aço inoxidável (Aisi 303)
| Código | Art. | A | B | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W270.0001 | W270.I0501CIN | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 5 | 5 | 29 |
| W270.0002 | W270.I0601CIN | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 36 |
| W270.0003 | W270.I0801CIN | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 8 | 8 | 73 |
| W270.0004 | W270.I1001CIN | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 10 | 10 | 136 |
